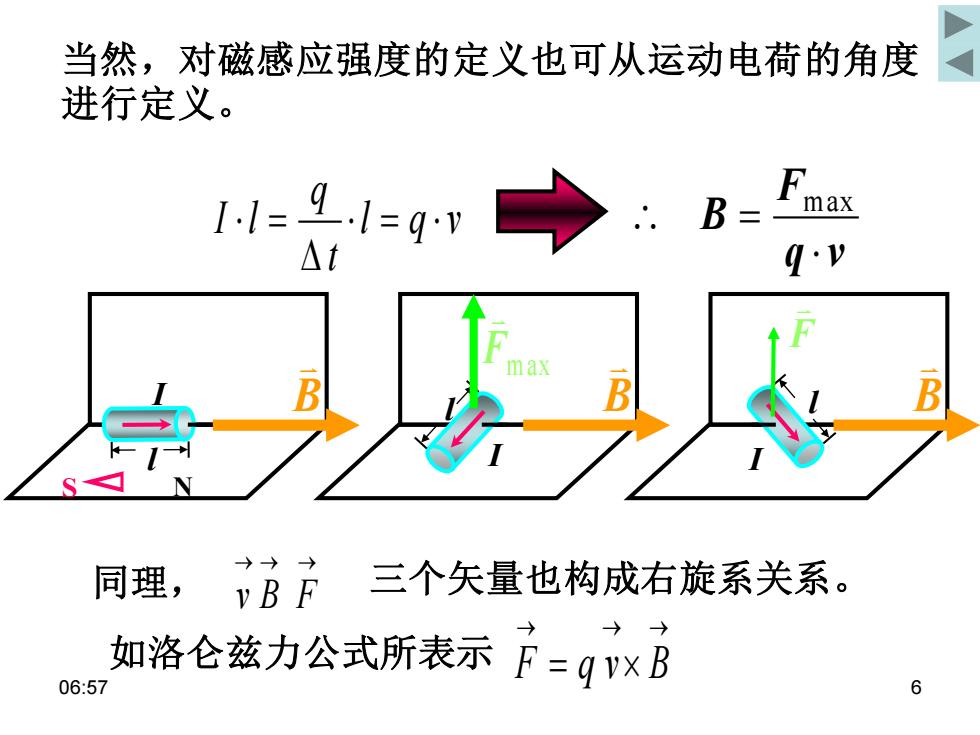

当然，对磁感应强度的定义也可从运动电荷的角度 进行定义。 1-1=4.1=q-y .B= △t 9·p 同理， →→→ vB F 三个矢量也构成右旋系关系。 如洛仑兹力公式所表示F=qxB →分 06:57 6
当然，对磁感应强度的定义也可从运动电荷的角度 进行定义。 l q v t q I l = = q v F B = max B Fm ax B S N l I B l I F 同理， → → → v B F 三个矢量也构成右旋系关系。 如洛仑兹力公式所表示 → → → F = q v B 06:57 6 I l

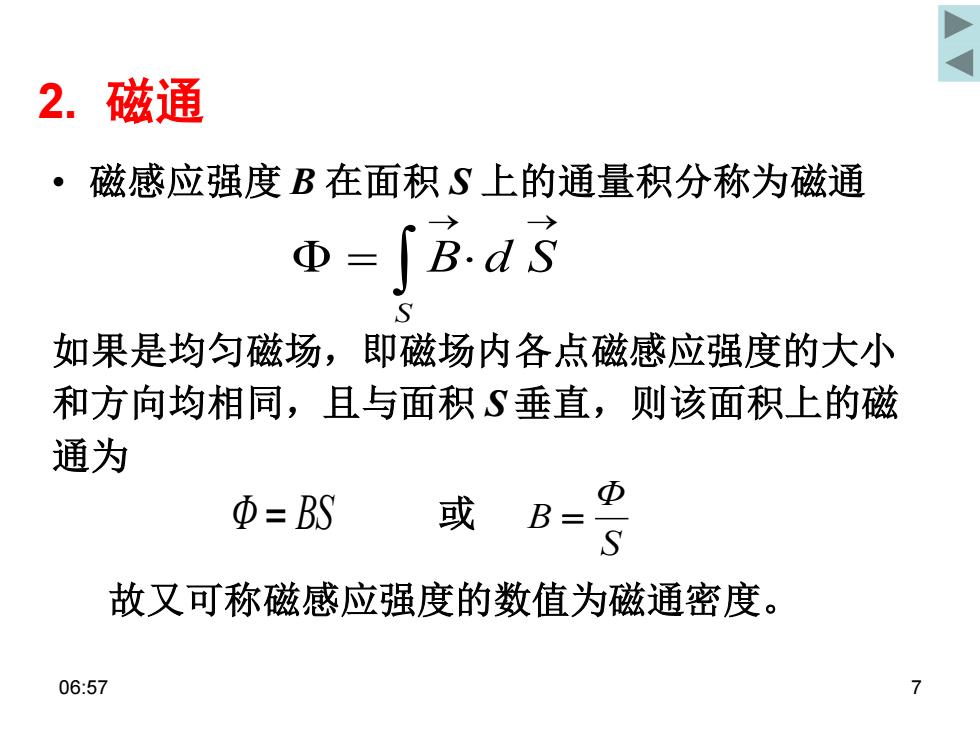

2.磁通 ·磁感应强度B在面积S上的通量积分称为磁通 Φ=BdS S 如果是均匀磁场，即磁场内各点磁感应强度的大小 和方向均相同，且与面积S垂直，则该面积上的磁 通为 Φ=BS 或B= Φ S 故又可称磁感应强度的数值为磁通密度。 06:57 7
2. 磁通 • 磁感应强度 B 在面积 S 上的通量积分称为磁通 → → = S Φ B d S 如果是均匀磁场，即磁场内各点磁感应强度的大小 和方向均相同，且与面积 S 垂直，则该面积上的磁 通为 Φ = BS 或 S Φ B = 故又可称磁感应强度的数值为磁通密度。 06:57 7

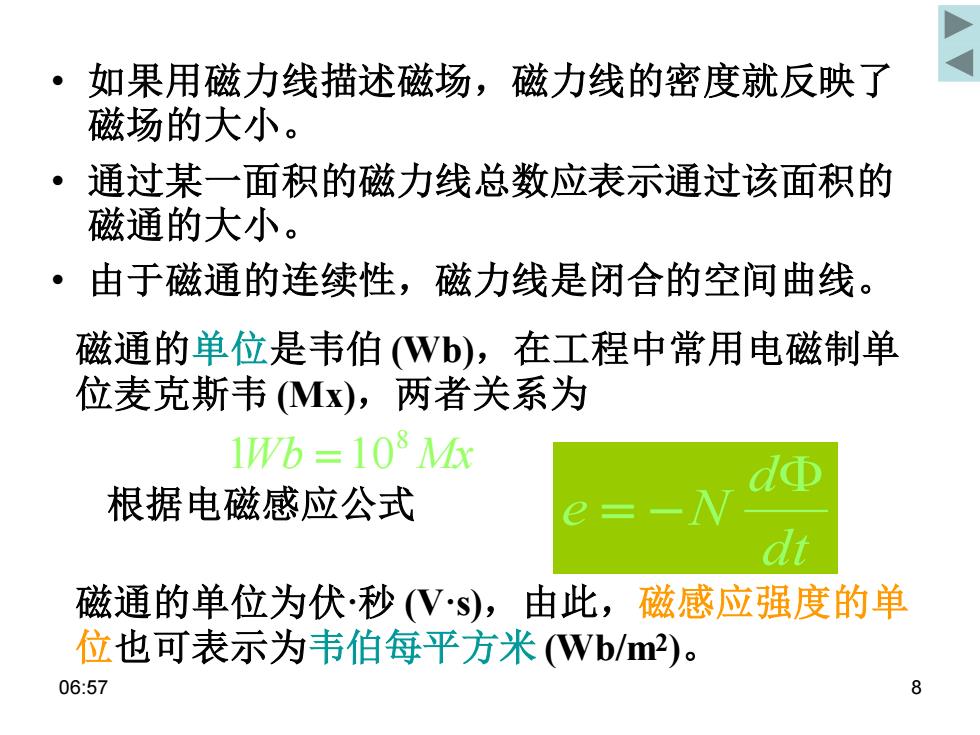

·如果用磁力线描述磁场，磁力线的密度就反映了 磁场的大小。 ·通过某一面积的磁力线总数应表示通过该面积的 磁通的大小。 由于磁通的连续性，磁力线是闭合的空间曲线。 磁通的单位是韦伯(Wb),在工程中常用电磁制单 位麦克斯韦Mx),两者关系为 1Wb=108 Mx dΦ 根据电磁感应公式 dt 磁通的单位为伏·秒(Vs),由此，磁感应强度的单 位也可表示为韦伯每平方米(Wb/m)。 06:57
• 如果用磁力线描述磁场，磁力线的密度就反映了 磁场的大小。 • 通过某一面积的磁力线总数应表示通过该面积的 磁通的大小。 • 由于磁通的连续性，磁力线是闭合的空间曲线。 磁通的单位是韦伯 (Wb)，在工程中常用电磁制单 位麦克斯韦 (Mx)，两者关系为 Wb Mx 8 1 = 10 根据电磁感应公式 磁通的单位为伏·秒 (V·s)，由此，磁感应强度的单 位也可表示为韦伯每平方米 (Wb/m2)。 dt d e N = − 06:57 8

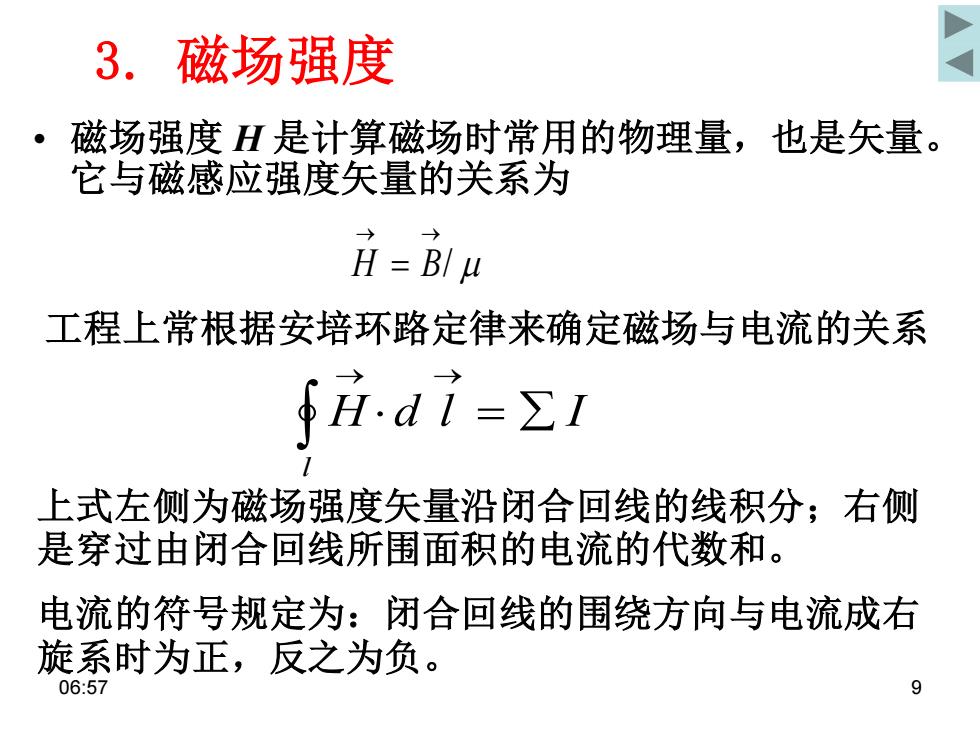

3.磁场强度 ·磁场强度H是计算磁场时常用的物理量，也是矢量。 它与磁感应强度矢量的关系为 H=Bl u 工程上常根据安培环路定律来确定磁场与电流的关系 fid7=Σ7 上式左侧为磁场强度矢量沿闭合回线的线积分；右侧 是穿过由闭合回线所围面积的电流的代数和。 电流的符号规定为：闭合回线的围绕方向与电流成右 旋系时为正，反之为负。 06:57 9
3. 磁场强度 • 磁场强度 H 是计算磁场时常用的物理量，也是矢量。 它与磁感应强度矢量的关系为 / → → H = B 工程上常根据安培环路定律来确定磁场与电流的关系 H d l I l = → → 上式左侧为磁场强度矢量沿闭合回线的线积分；右侧 是穿过由闭合回线所围面积的电流的代数和。 电流的符号规定为：闭合回线的围绕方向与电流成右 旋系时为正，反之为负。 06:57 9

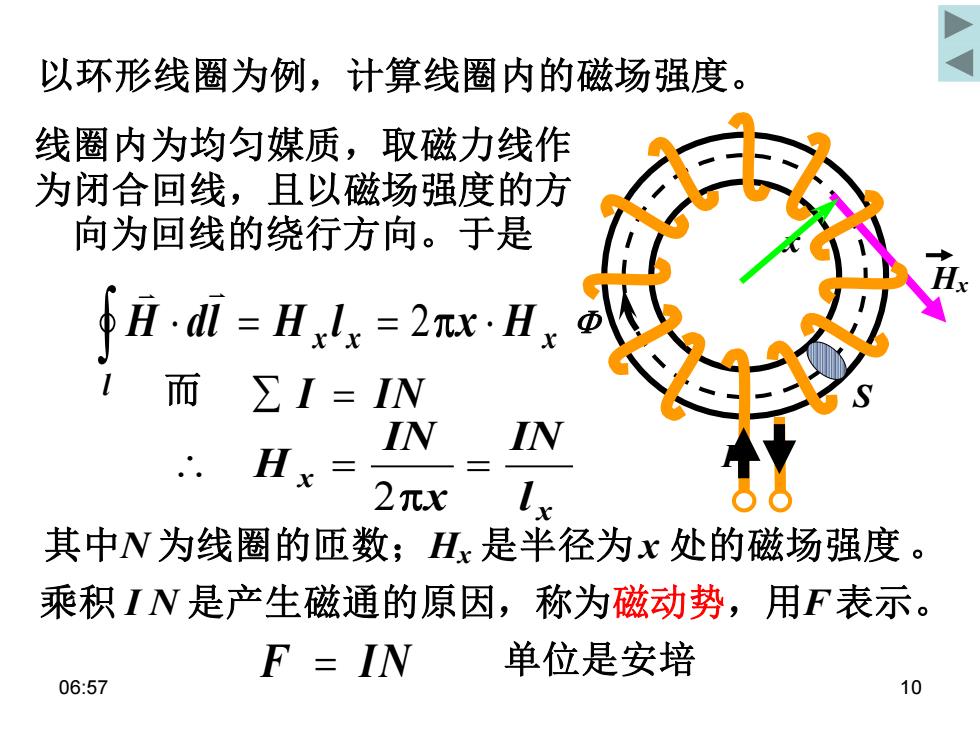

以环形线圈为例，计算线圈内的磁场强度。 线圈内为均匀媒质，取磁力线作 为闭合回线，且以磁场强度的方 向为回线的绕行方向。于是 fidl=Hxlx=2xHx④ 而∑I=IN N Hx= 2πx 其中N为线圈的匝数；Hx是半径为x处的磁场强度。 乘积IN是产生磁通的原因，称为磁动势，用F表示。 F=IN 单位是安培 06:57 10
以环形线圈为例，计算线圈内的磁场强度。 Hx x I S 线圈内为均匀媒质，取磁力线作 为闭合回线，且以磁场强度的方 向为回线的绕行方向。于是 x x x l H dl = H l = x H 2 而 I = I N x x l IN x IN H = = 2 其中N 为线圈的匝数；Hx 是半径为 x 处的磁场强度 。 乘积 I N 是产生磁通的原因，称为磁动势，用F 表示。 F = I N 单位是安培 06:57 10
