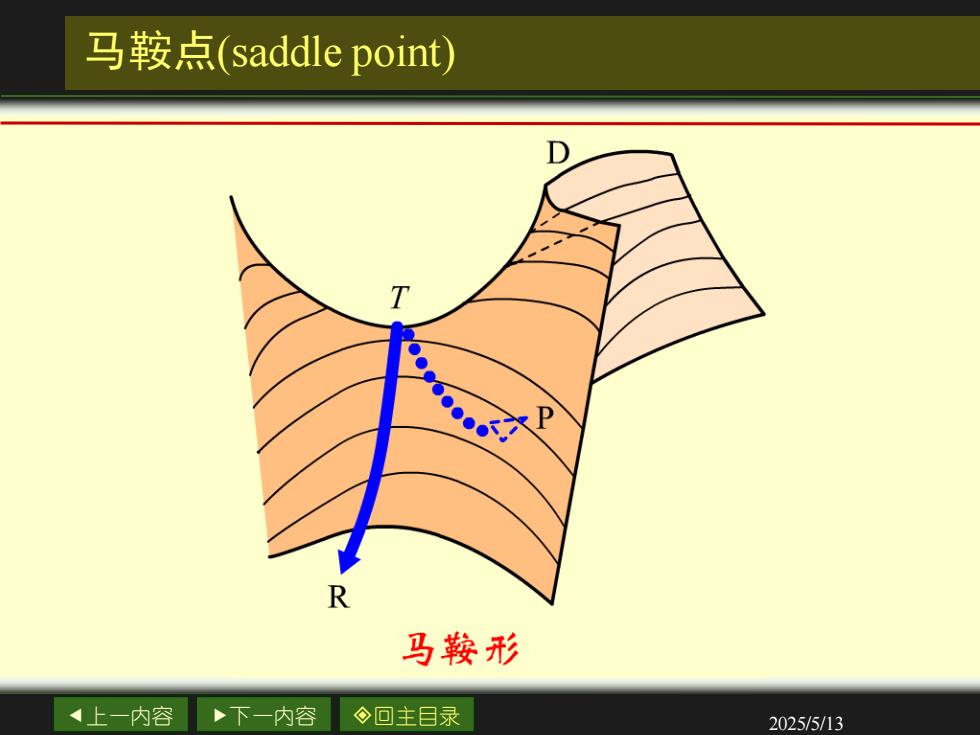

马鞍点(saddle point) R 马鞍形 4上一内容 下一内容 ◇回主目录 2025/5/13
上一内容 下一内容 回主目录 2025/5/13 马鞍点(saddle point)

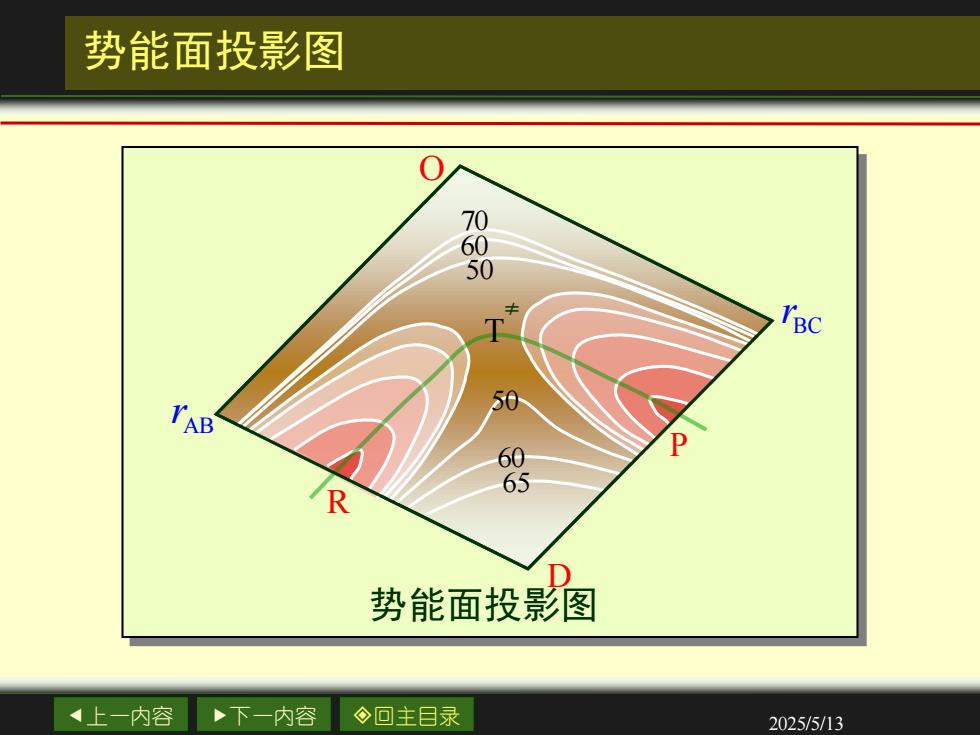

势能面投影图 将三维势能面投影到 平面上，就得到势能面 的投影图。 50 图中曲线是相同势能 BC 的投影，称为等势能线 线上数字表示等势能线 60 65 的相对值。 等势能线的密集度表 势能面投影图 示势能变化的陡度。 上一内容 下一内容 ◇回主目录 2025/5/13
上一内容 下一内容 回主目录 2025/5/13 势能面投影图 将三维势能面投影到 平面上，就得到势能面 的投影图。 图中曲线是相同势能 的投影，称为等势能线， 线上数字表示等势能线 的相对值。 等势能线的密集度表 示势能变化的陡度。 O D P R AB r BC r 706050506065 T ≠ 势能面投影图

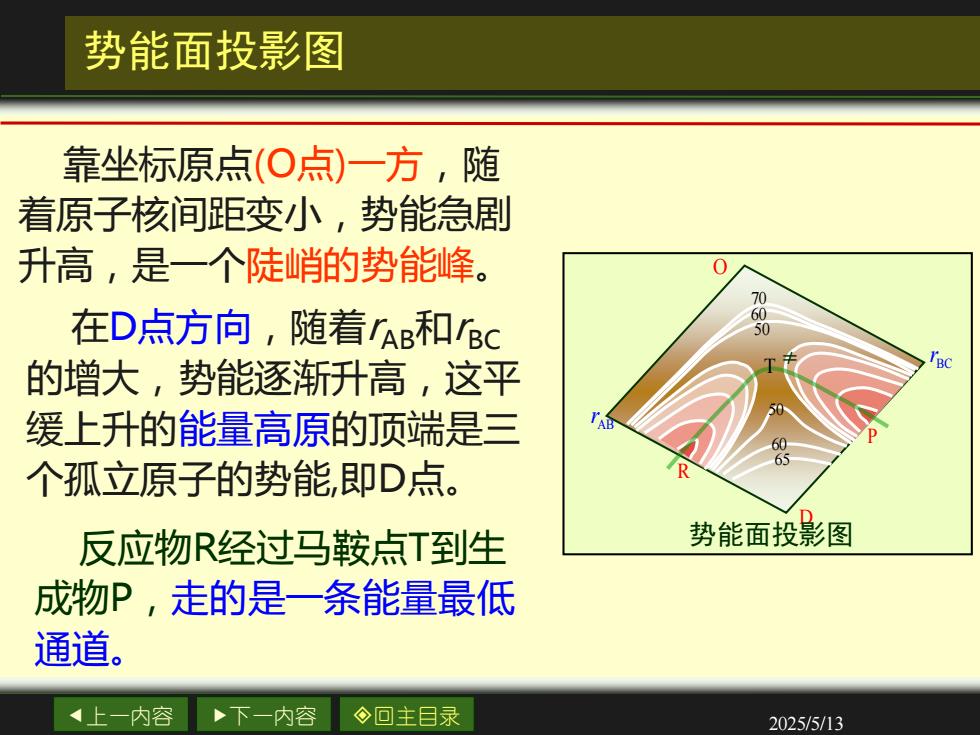

势能面投影图 靠坐标原点(O点)一方，随 着原子核间距变小，势能急剧 升高，是一个陡峭的势能峰。 在D点方向，随着AB和BC 0 的增大，势能逐渐升高，这平 缓上升的能量高原的顶端是三 AB 69 个孤立原子的势能，即D点。 反应物R经过马鞍点T到生 势能面投影图 成物P,走的是一条能量最低 通道。 上一内容 下一内容 ◇回主目录 2025/5/13
上一内容 下一内容 回主目录 2025/5/13 势能面投影图 靠坐标原点(O点)一方，随 着原子核间距变小，势能急剧 升高，是一个陡峭的势能峰。 在D点方向，随着rAB和rBC 的增大，势能逐渐升高，这平 缓上升的能量高原的顶端是三 个孤立原子的势能,即D点。 反应物R经过马鞍点T到生 成物P，走的是一条能量最低 通道。 O D P R AB r BC r 706050506065 T ≠ 势能面投影图
势能面投影图 000 50 6 65 D 势能面投影图 上一内容 下一内容 ◇回主目录 2025/5/13
上一内容 下一内容 回主目录 2025/5/13 势能面投影图 O D AB r BC r 706050506065 P R T ≠ 势能面投影图

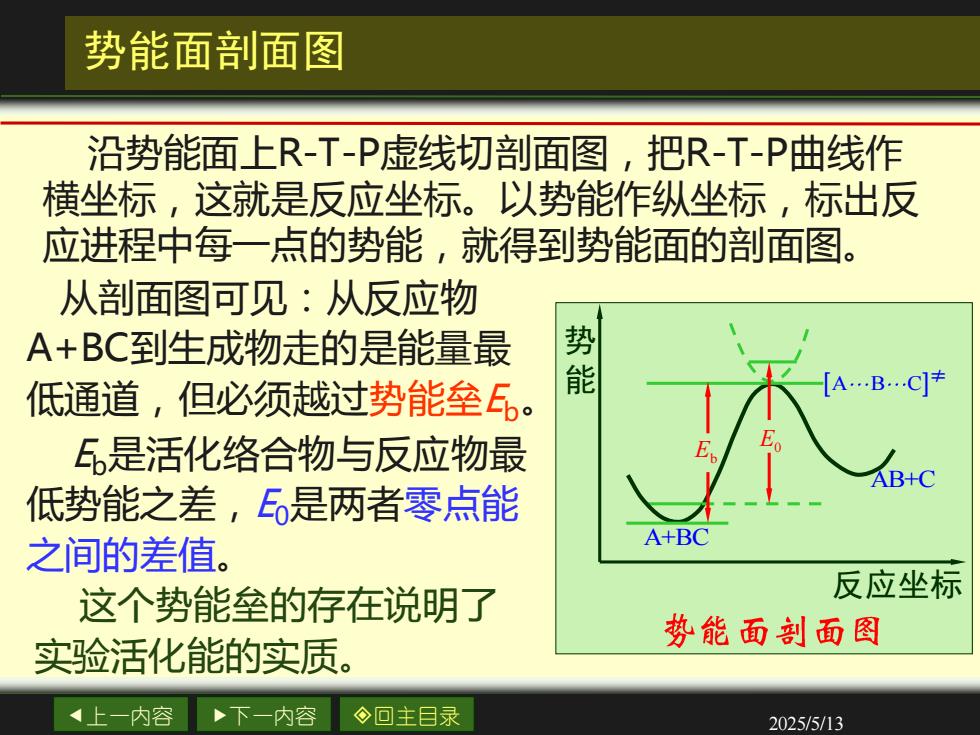

势能面剖面图 沿势能面上R-T-P虚线切剖面图，把R-T-P曲线作 横坐标，这就是反应坐标。以势能作纵坐标，标出反 应进程中每一点的势能，就得到势能面的剖面图。 从剖面图可见：从反应物 A+BC到生成物走的是能量最 低通道，但必须越过势能垒E。 势能 [A.B.C] E,是活化络合物与反应物最 E AB+C 低势能之差，E是两者零点能 之间的差值。 A+BC 这个势能垒的存在说明了 反应坐标 势能面剖面图 实验活化能的实质。 上一内容 下一内容 ◇回主目录 2025/5/13
上一内容 下一内容 回主目录 2025/5/13 势能面剖面图 沿势能面上R-T-P虚线切剖面图，把R-T-P曲线作 横坐标，这就是反应坐标。以势能作纵坐标，标出反 应进程中每一点的势能，就得到势能面的剖面图。 从剖面图可见：从反应物 A+BC到生成物走的是能量最 低通道，但必须越过势能垒Eb。 Eb是活化络合物与反应物最 低势能之差，E0是两者零点能 之间的差值。 这个势能垒的存在说明了 实验活化能的实质。 E0 Eb A+BC AB+C A B C ≠ 反应坐标 势 能
