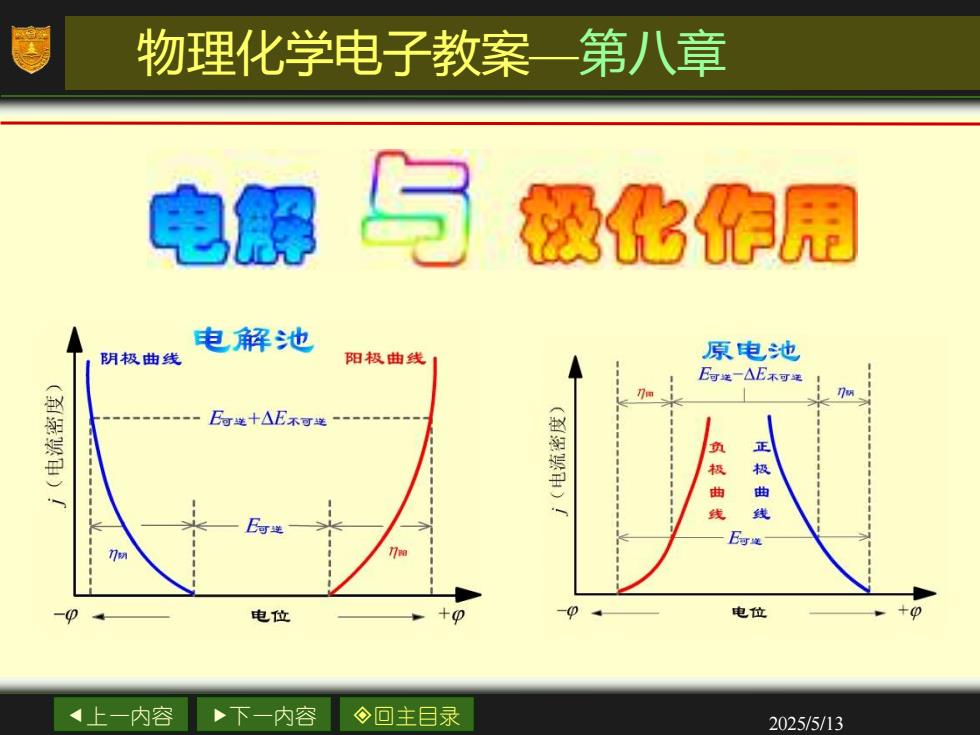

物理化学电子教案一第八章 电解 与 极化作用 电解池 阴极曲线 阳极曲线 原电池 E可送-△E不可运 -E送十△E不可送 负极曲线 正 曲线 E送 7 电位 十0 电位 4上一内容 下一内容 ◇回主目录 2025/5/13
上一内容 下一内容 回主目录 2025/5/13 物理化学电子教案—第八章

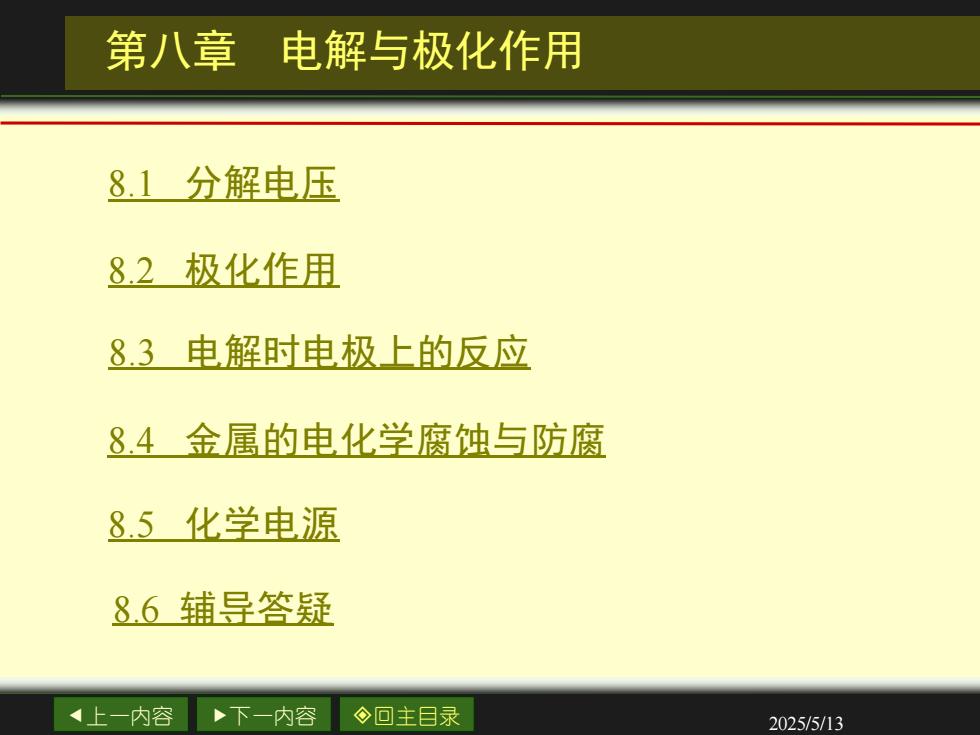

第八章电解与极化作用 8.1分解电压 8.2极化作用 8.3电解时电极上的反应 8.4金属的电化学腐蚀与防腐 8.5化学电源 8.6辅导答疑 上一内容 下一内容 ◇回主目录 2025/5/13
上一内容 下一内容 回主目录 2025/5/13 第八章 电解与极化作用 8.1 分解电压 8.2 极化作用 8.3 电解时电极上的反应 8.4 金属的电化学腐蚀与防腐 8.5 化学电源 8.6 辅导答疑

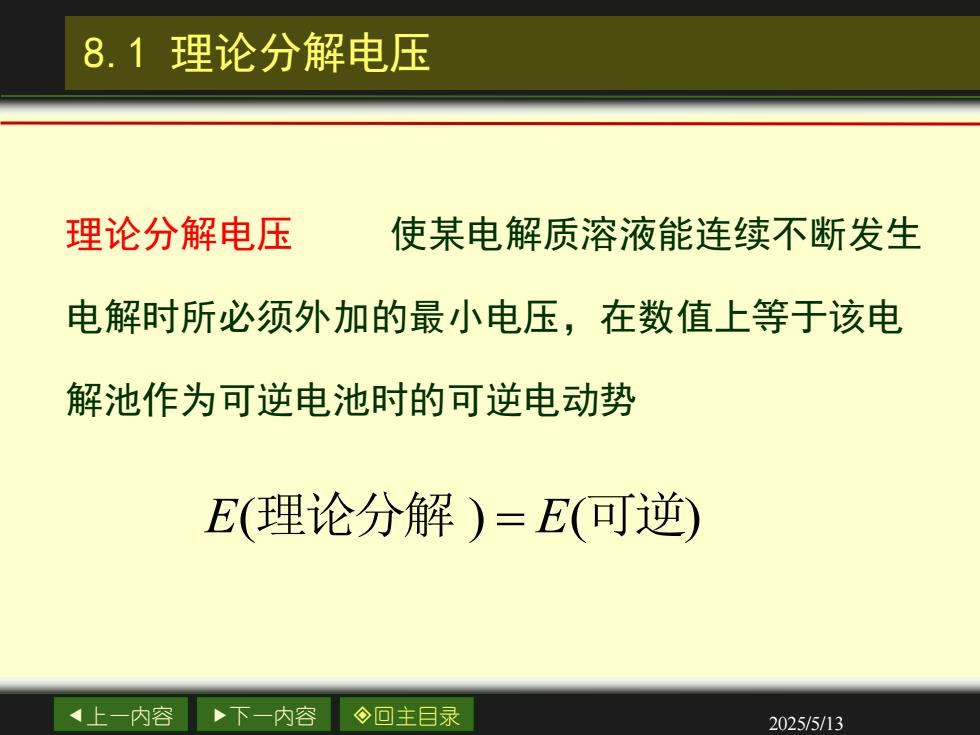

8.1理论分解电压 理论分解电压 使某电解质溶液能连续不断发生 电解时所必须外加的最小电压，在数值上等于该电 解池作为可逆电池时的可逆电动势 E(理论分解)=E(可逆) 上一内容 下一内容 ◇回主目录 2025/5/13
上一内容 下一内容 回主目录 2025/5/13 8.1 理论分解电压 理论分解电压 使某电解质溶液能连续不断发生 电解时所必须外加的最小电压，在数值上等于该电 解池作为可逆电池时的可逆电动势 E E ( ) ( ) 理论分解 可逆 =
分解电压的测定 电源 使用Pt电极电解HO, H 加入中性盐用来导电，实 验装置如图所示。 逐渐增加外加电压， 由安培计G和伏特计V分 别测定线路中的电流强 阳极 阴极 度I和电压E,画出I-E曲 线。 分解电压的测定 4上一内容 下一内容 ◇回主目录 2025/5/13
上一内容 下一内容 回主目录 2025/5/13 分解电压的测定 使用Pt电极电解H2O， 加入中性盐用来导电，实 验装置如图所示。 逐渐增加外加电压， 由安培计G和伏特计V分 别测定线路中的电流强 度I 和电压E，画出I-E曲 线。 电源 分解电压的测定 阳极 Pt 阴极 V G

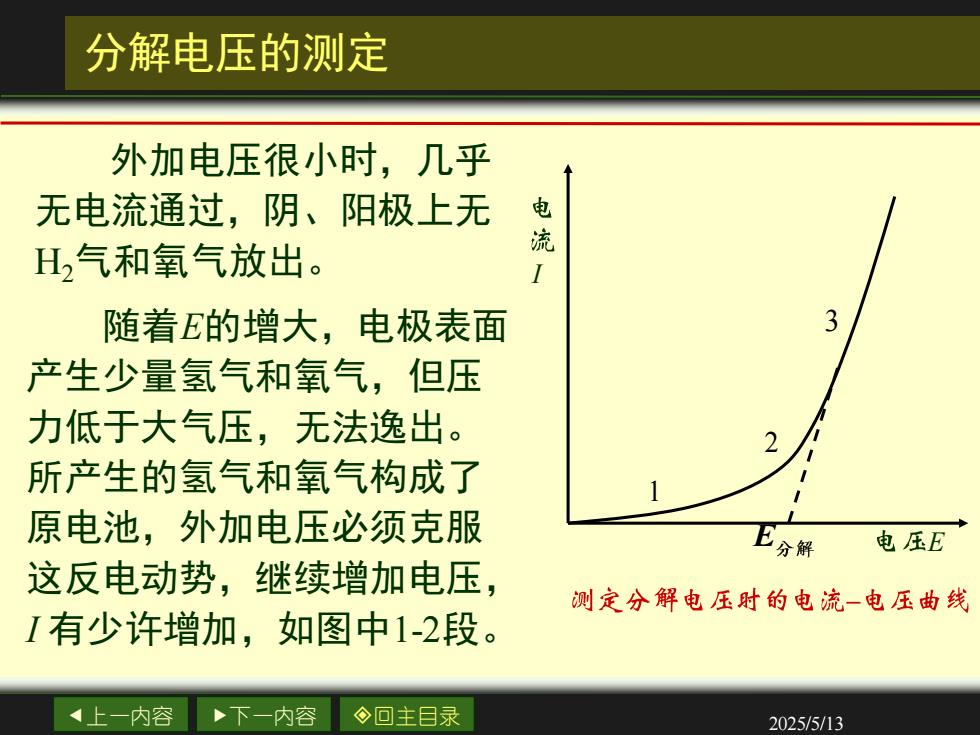

分解电压的测定 外加电压很小时，几乎 无电流通过，阴、阳极上无 电流 H,气和氧气放出。 随着E的增大，电极表面 3 产生少量氢气和氧气，但压 力低于大气压，无法逸出。 所产生的氢气和氧气构成了 原电池，外加电压必须克服 E分解 电压E 这反电动势，继续增加电压， 测定分解电压时的电流一电压曲线 I有少许增加，如图中1-2段。 4上一内容 下一内容 ◇回主目录 2025/5/13
上一内容 下一内容 回主目录 2025/5/13 分解电压的测定 外加电压很小时，几乎 无电流通过，阴、阳极上无 H2气和氧气放出。 随着 E的增大，电极表面 产生少量氢气和氧气，但压 力低于大气压，无法逸出。 所产生的氢气和氧气构成了 原电池，外加电压必须克服 这反电动势，继续增加电压， I 有少许增加，如图中 1 - 2段。 E I E 1 2 3
