第五章模拟信号调理与转换 广东工业大学机电工程学院 F R+AR R-△R 半桥双臂
广东工业大学机电工程学院 半桥双臂 第五章 模拟信号调理与转换

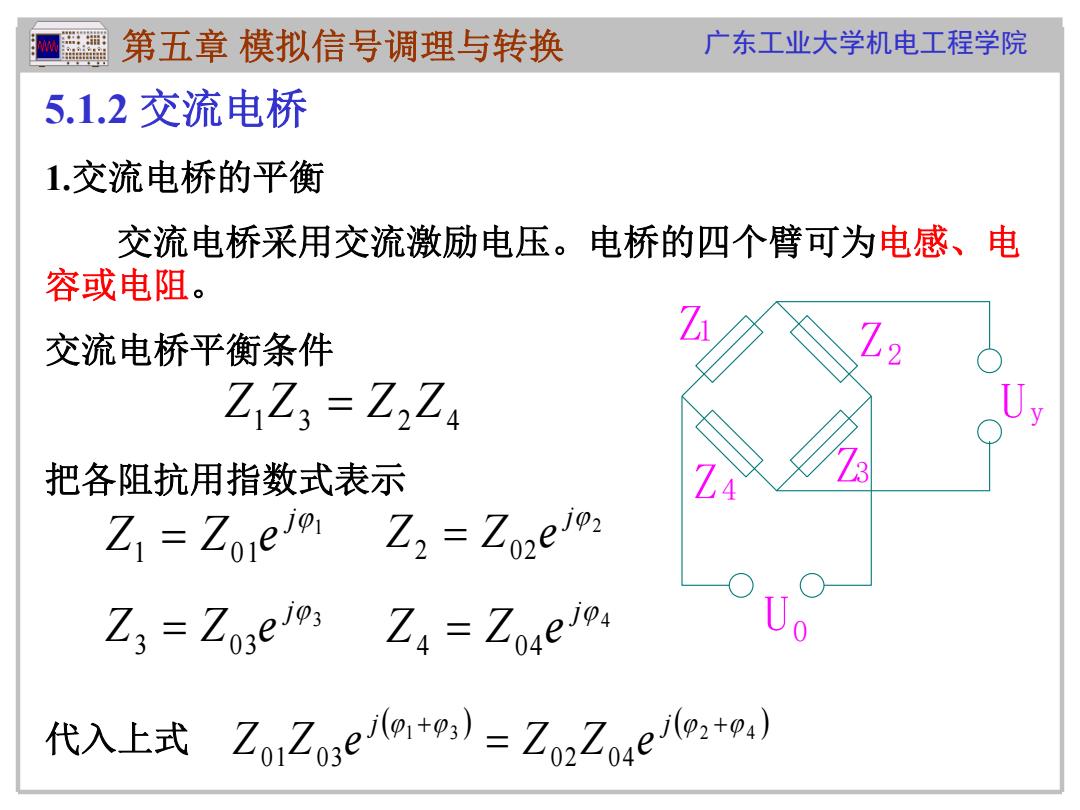

第五章模拟信号调理与转换 广东工业大学机电工程学院 5.1.2交流电桥 1.交流电桥的平衡 交流电桥采用交流激励电压。电桥的四个臂可为电感、电 容或电阻。 交流电桥平衡条件 Z Zs=ZZa 把各阻抗用指数式表示 ZI=Zore19 Z2=Zoe1o: Z3=Zoge 19 Z=Zoae1. 代入上式Z1Ze+9)=Z2Z4eo,+9}
广东工业大学机电工程学院 5.1.2 交流电桥 1.交流电桥的平衡 交流电桥采用交流激励电压。电桥的四个臂可为电感、电 容或电阻。 交流电桥平衡条件 把各阻抗用指数式表示 代入上式 Z1 Z3 Z2 Z4 1 1 0 1 j Z Z e 2 2 0 2 j Z Z e 3 3 0 3 j Z Z e 4 4 0 4 j Z Z e 1 3 2 4 0 1 0 3 0 2 0 4 j j Z Z e Z Z e Z Z Z Z 1 2 3 4 U U 0 y 第五章 模拟信号调理与转换

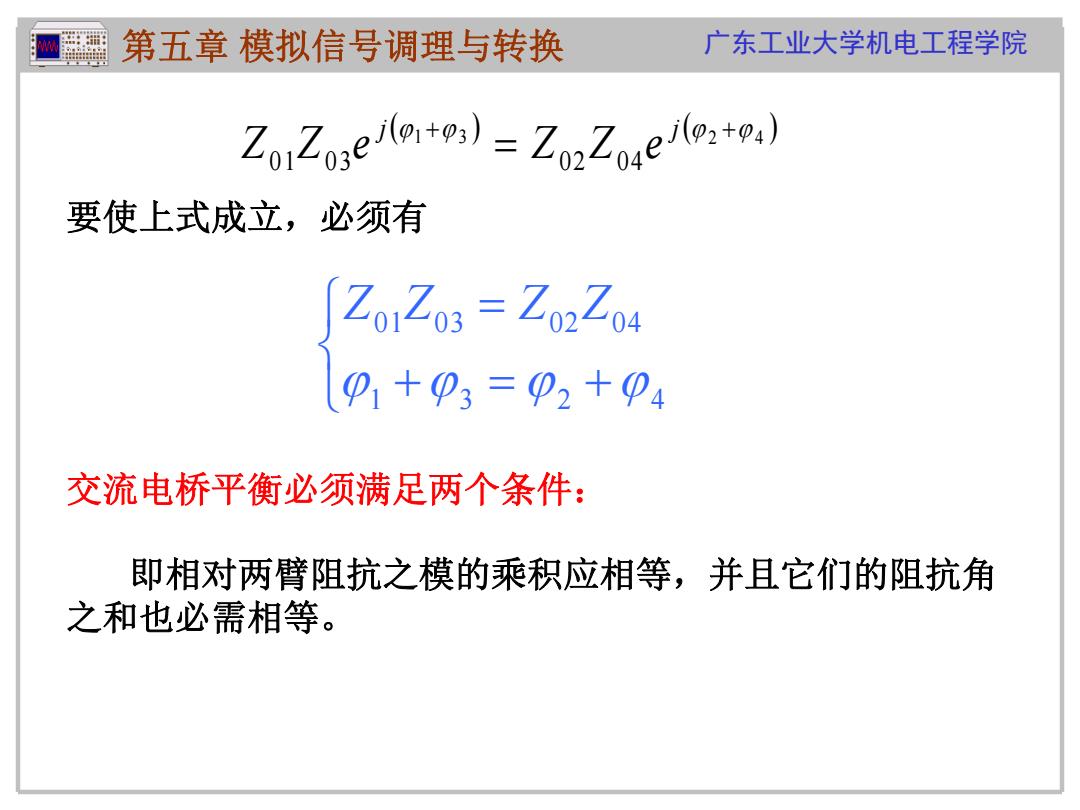

第五章模拟信号调理与转换 广东工业大学机电工程学院 Zo1Zo3elo+og）=Z2Zn4eo,+9y） 要使上式成立，必须有 ZoZo3=Zo2Zo4 01+p3=p2+p4 交流电桥平衡必须满足两个条件： 即相对两臂阻抗之模的乘积应相等，并且它们的阻抗角 之和也必需相等
广东工业大学机电工程学院 交流电桥平衡必须满足两个条件： 1 3 2 4 0 1 0 3 0 2 0 4 Z Z Z Z 即相对两臂阻抗之模的乘积应相等，并且它们的阻抗角 之和也必需相等。 要使上式成立，必须有 第五章 模拟信号调理与转换 1 3 2 4 0 1 0 3 0 2 0 4 j j Z Z e Z Z e

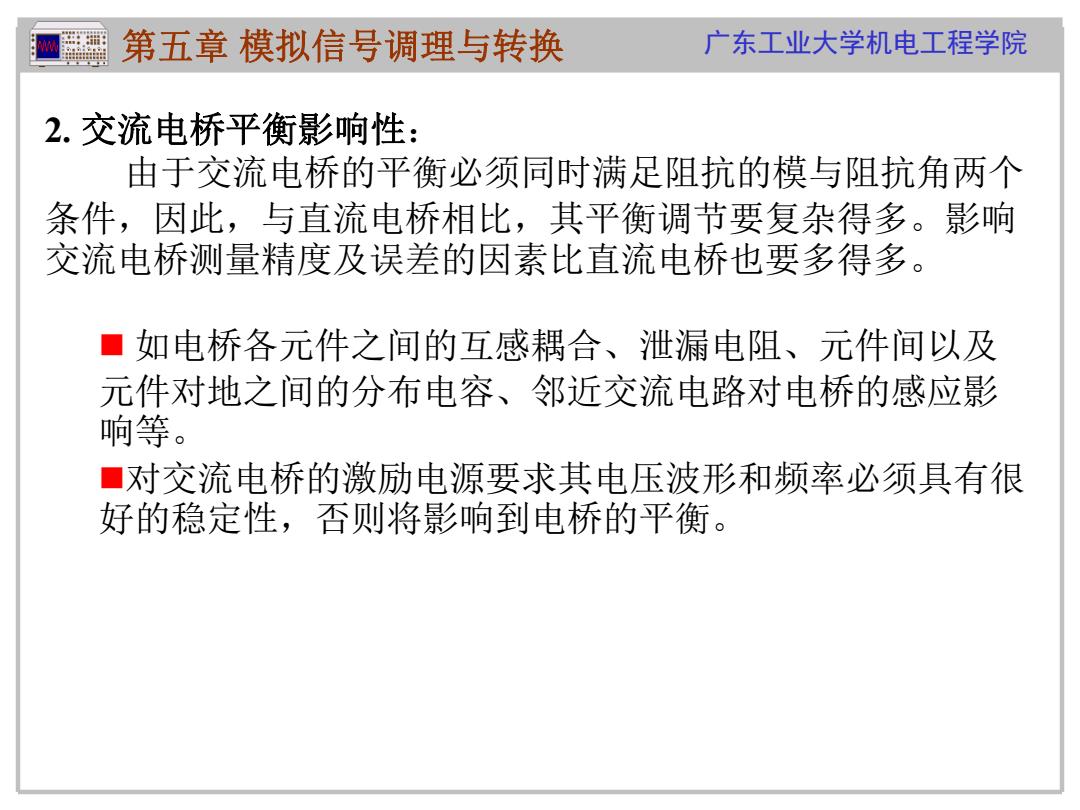

第五章模拟信号调理与转换 广东工业大学机电工程学院 2.交流电桥平衡影响性： 由于交流电桥的平衡必须同时满足阻抗的模与阻抗角两个 条件，因此，与直流电桥相比，其平衡调节要复杂得多。影响 交流电桥测量精度及误差的因素比直流电桥也要多得多。 ■如电桥各元件之间的互感耦合、泄漏电阻、元件间以及 元件对地之间的分布电容、邻近交流电路对电桥的感应影 响等。 ■对交流电桥的激励电源要求其电压波形和频率必须具有很 好的稳定性，否则将影响到电桥的平衡
第五章 模拟信号调理与转换 广东工业大学机电工程学院 2. 交流电桥平衡影响性： 由于交流电桥的平衡必须同时满足阻抗的模与阻抗角两个 条件，因此，与直流电桥相比，其平衡调节要复杂得多。影响 交流电桥测量精度及误差的因素比直流电桥也要多得多。 如电桥各元件之间的互感耦合、泄漏电阻、元件间以及 元件对地之间的分布电容、邻近交流电路对电桥的感应影 响等。 对交流电桥的激励电源要求其电压波形和频率必须具有很 好的稳定性，否则将影响到电桥的平衡
第五章模拟信号调理与转换 广东工业大学机电工程学院 5.2模拟滤波器 光 滤波：有效成份通过，其他成份抑制或者衰减掉。 作用：选频作用，信号预处理-限制带宽，滤除干扰 噪声 150 -150 2.5 50 -50 2.56
广东工业大学机电工程学院 5.2 模拟滤波器 * 滤波：有效成份通过，其他成份抑制或者衰减掉。 * 作用： 选频作用, 信号预处理-限制带宽, 滤除干扰 噪声。 第五章 模拟信号调理与转换
