例已知同步RS触发器的输入波形，画出输出波形图。 CP S R 2 :
例 已知同步RS触发器的输入波形，画出输出波形图。 S R CP Q Q

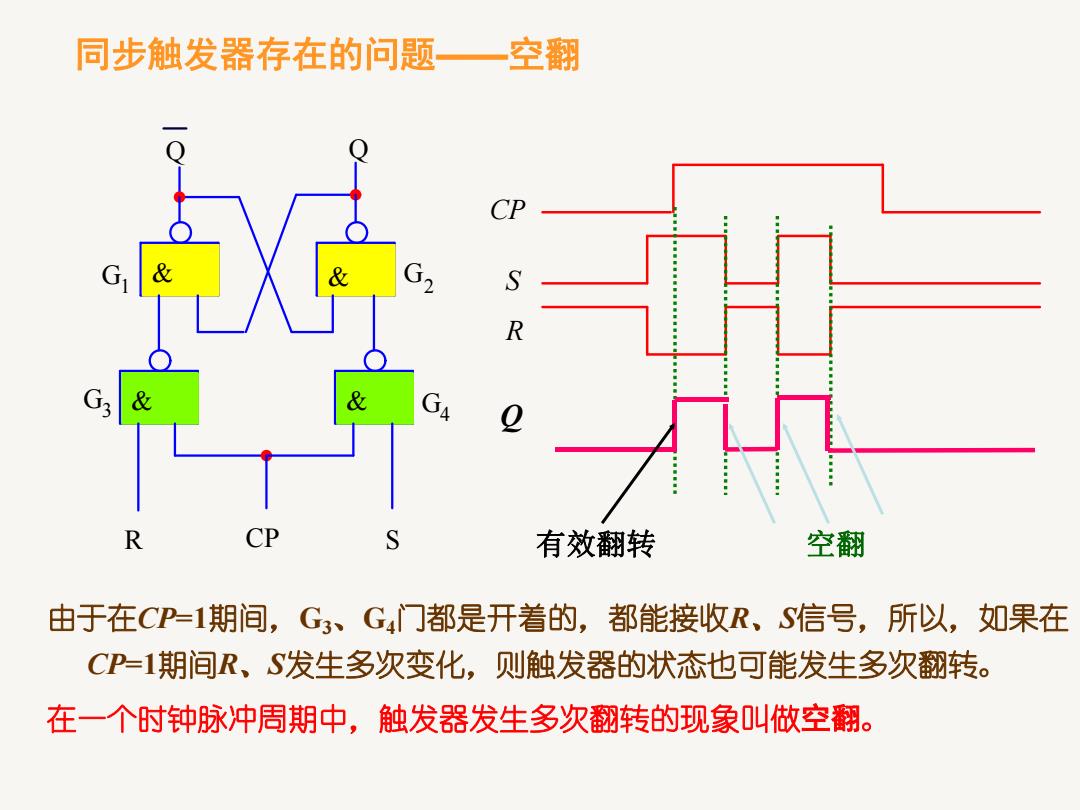

同步触发器存在的问题一空翻 CP R R CP S 有效翻转 空翻 由于在CP=1期间，G3、G4门都是开着的，都能接收R、S信号，所以，如果在 CP=1期间R、S发生多次变化，则触发器的状态也可能发生多次翻转。 在一个时钟脉冲周期中，触发器发生多次翻转的现象叫做空翻
同步触发器存在的问题——空翻 由于在CP=1期间，G3、G4门都是开着的，都能接收R、S信号，所以，如果在 CP=1期间R、S发生多次变化，则触发器的状态也可能发生多次翻转。 在一个时钟脉冲周期中，触发器发生多次翻转的现象叫做空翻。 G & & G Q Q 1 2 & & R CP S G3 G4 R S CP Q 有效翻转 空翻
5.2几种常见的触发器 5.2.1边沿D触发器 1.D触发器的逻辑功能 D触发器只有一个触发输入端D,因此，逻辑关系非常简单； D触发器的功能表 D On+1 功能 0 0 0 0 1 0 输出状态 1 0 1 同D状态 1 1 1 D触发器的特性方程为：Qnt1=D
5.2 几种常见的触发器 5.2.1 边沿D触发器 1．D触发器的逻辑功能 D触发器只有一个触发输入端D，因此，逻辑关系非常简单； D触发器的特性方程为：Qn+1=D 0 0 1 1 D 0 1 0 1 Qn 0 0 1 1 Qn+1 输出状态 同D状态 功能 D触发器的功能表
