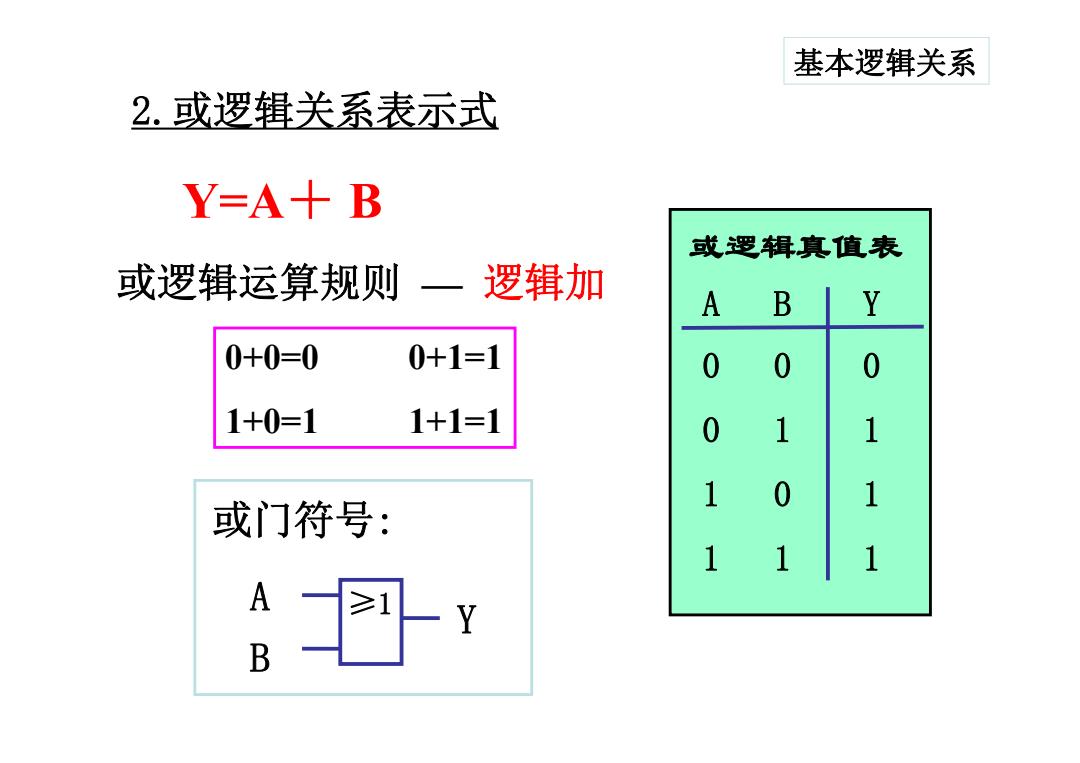

基本逻辑关系 2.或逻辑关系表示式 Y=A+B 或逻辑真值表 或逻辑运算规则一逻辑加 A B Y 0+0=0 0+1=1 1+0=1 1+1=1 或门符号 1 -Y B
或逻辑运算规则 — 逻辑加 2.或逻辑关系表示式 Y=A＋ B 或门符号: A B Y ≥1 0 0 0 0 1 1 1 0 1 1 1 1 A B Y 或逻辑真值表 基本逻辑关系 0+0=0 0+1=1 1+0=1 1+1=1

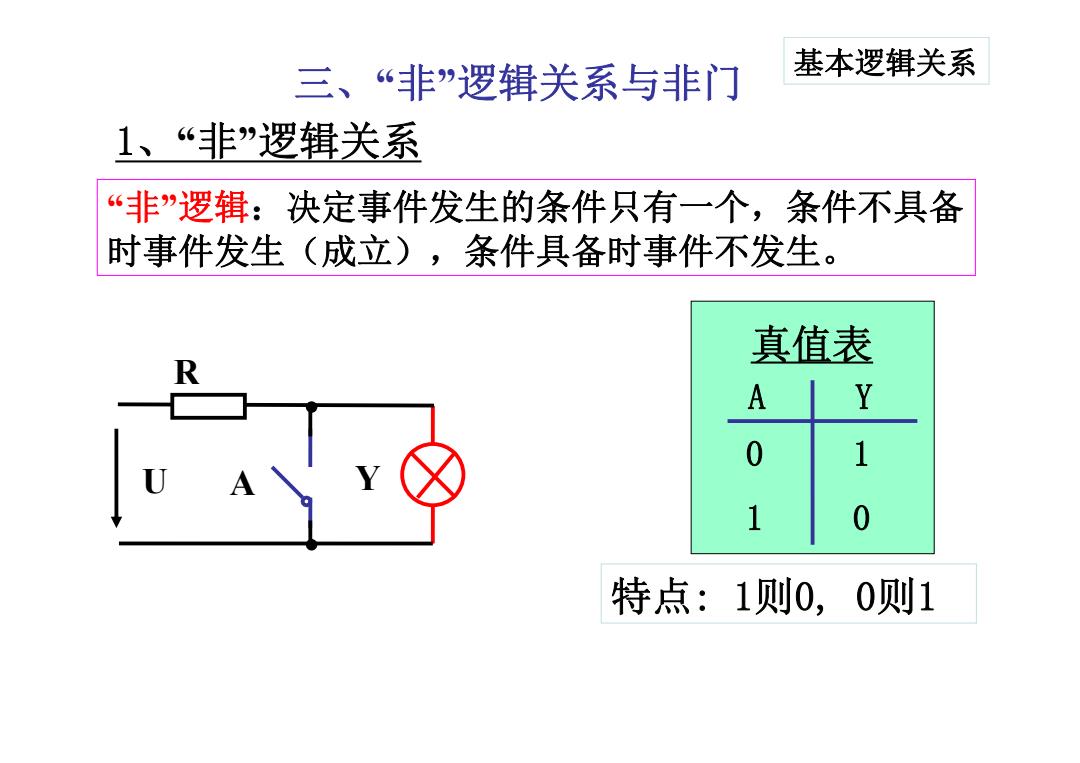

三、“非”逻辑关系与非门 基本逻辑关系 1、“非”逻辑关系 “非”逻辑：决定事件发生的条件只有一个，条件不具备 时事件发生（成立)，条件具备时事件不发生。 真值表 A Y 0 1 特点：1则0,0则1
三、“非”逻辑关系与非门 “非”逻辑：决定事件发生的条件只有一个，条件不具备 时事件发生（成立），条件具备时事件不发生。 特点: 1则0, 0则1 真值表 0 1 1 0 A Y Y R U A 1、“非”逻辑关系 基本逻辑关系
基本逻辑关系 2、非门电路-三极管反相器 +Ec 输入输出电平对应表 Vo 0 1 (三极管截止) 0 (三极管饱和) 三极管反相器电路实现 “非”逻辑关系。 非门表示符号： A-1b-Y
2、非门电路--三极管反相器 三极管反相器电路实现 “ 非 ”逻辑关系。 非门表示符号: A 1 Y 输入输出电平对应表 V A V O 0 1 (三极管截止) 1 0 (三极管饱和) +E c V A V O R c R 1 基本逻辑关系
3.非逻辑关系表示式 非逻辑关系表 示式： 非逻辑真值表 Y=A A 运算规则： 0 0=1 1 0 1=0 非逻辑一逻辑反
非逻辑— 逻辑反 非逻辑真值表 A Y 0 1 1 0 运算规则： 0＝ 1 1＝ 0 3.非逻辑关系表示式 非逻辑关系表 示式: Y＝ A
四、基本逻辑关系的扩展 将基本逻辑门加以组合，可构成“与非”、“或非”、 “异或”等门电路。 1、与非门 真值表 表示式：Y=AB A B AB 0 0 符号： 多个逻辑变量时： Y=AB C
四、基本逻辑关系的扩展 将基本逻辑门加以组合，可构成 “与非 ” 、 “或非 ” 、 “异或 ”等门电路。 1、与非门 表示式：Y = AB 真值表 A B AB Y 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 多个逻辑变量时: Y=AB C & A B 符号： Y
