引言 数字电路研究的问题 基本电路元件 ·逻辑门电路 ·触发器 基本数字电路 ·组合逻辑电路 ·时序电路（寄存器、计数器、脉冲发生器、 脉冲整形电路) ·A/D转换器、D/A转换器
数字电路研究的问题 基本电路元件 引言 基本数字电路 逻辑门电路 触发器 组合逻辑电路 时序电路（寄存器、计数器、脉冲发生器、 脉冲整形电路） A/D转换器、D/A转换器

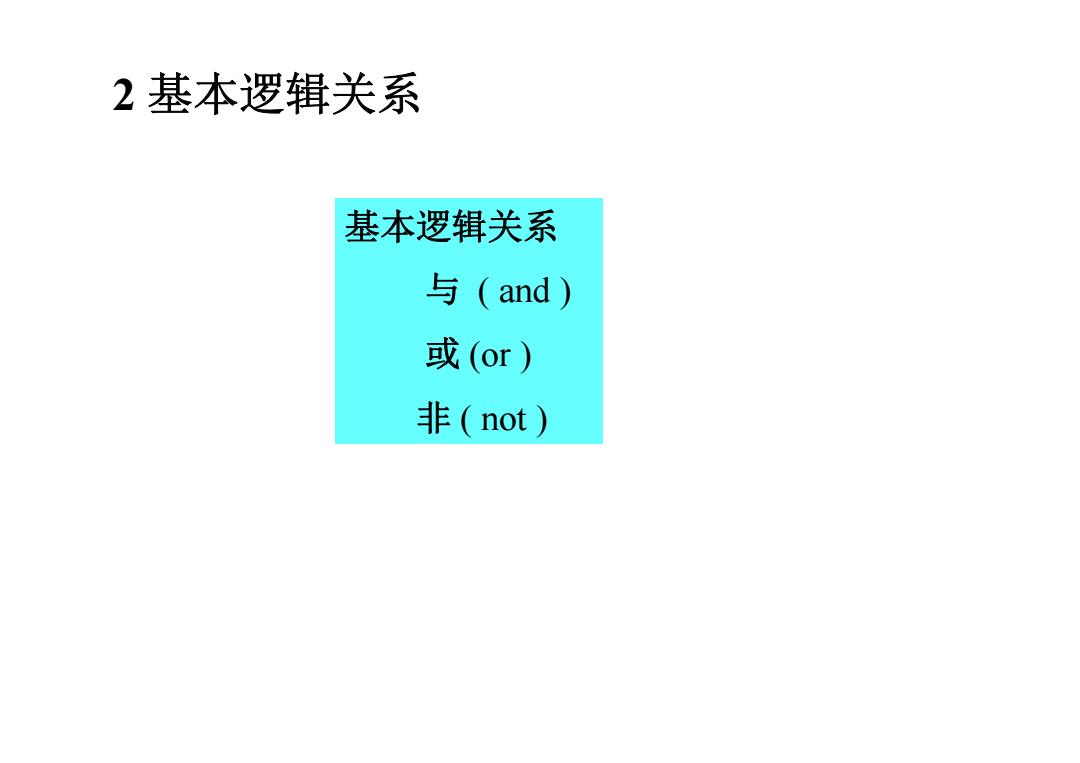

2基本逻辑关系 基本逻辑关系 与(and) 或(or) 非(not)
基本逻辑关系 与 ( and ) 或 (or ) 非 ( not ) 2 基本逻辑关系
一、“与”逻辑关系和与门 1.与逻辑关系 与逻辑：决定事件发生的各条件 中，所有条件都具备，事件才会发 生（成立）。 真值表 A B 0 规定： 开关合为逻辑“1” 开关断为逻辑“0” 真值表特点： 灯亮为逻辑“1” 灯灭为逻辑“0” 任0则0，全1则1
1.与逻辑关系 U A B Y 真值表 A B Y 0 0 0 0 1 0 1 0 0 1 1 1 规定: 开关合为逻辑“1” 开关断为逻辑“0” 灯亮为逻辑“1” 灯灭为逻辑“0” 真值表特点: 任0 则0, 全1则1 一、“与”逻辑关系和与门 与逻辑：决定事件发生的各条件 中，所有条件都具备，事件才会发 生（成立）
基本逻辑关系 2.与逻辑关系表示式 Y=AB AB 与逻辑真值表 与逻辑运算规则一 逻辑乘 A B Y 0 0 0·0=0 0·1=0 1·0=0 1·1=1 1 与门符号： 1 A & -Y B
与逻辑运算规则 — 逻辑乘 2.与逻辑关系表示式 Y= A•B = AB 与门符号: A & B Y 基本逻辑关系 0 0 0 0 1 0 1 0 0 1 1 1 A B Y 与逻辑真值表 0 • 0=0 0 • 1=0 1 • 0=0 1 • 1=1
二、“或”逻辑关系和或门 基本逻辑关系 1、“或”逻辑关系 或逻辑：决定事件发生的各条件中，有一个或一个 以上的条件具备，事件就会发生（成立） 真值表 .B Y 设：开关合为逻辑“1”， 开关断为逻辑“0”； 灯亮为逻辑1”， 特点：任1则1，全0则0 灯灭为逻辑“0
二、“或”逻辑关系和或门 或逻辑：决定事件发生的各条件中，有一个或一个 以上的条件具备，事件就会发生（成立）。 1、 “或”逻辑关系 U A B Y 0 0 0 0 1 1 1 0 1 1 1 1 A B Y 开关合为逻辑“1”， 开关断为逻辑“0”； 灯亮为逻辑“1”， 灯灭为逻辑“0” 。 设： 特点:任1 则1, 全0则0 真值表 基本逻辑关系
