完丛超依职出技术学院 aramay Vocational Technical College 构造地质学 阅读褶皱地区地质图 褶皱枢纽的特点： ①如果褶皱的转折端没有出露，两翼地质界线基本平行，则褶皱的 枢纽基本水平； ②如果褶皱的转折端出露，则枢纽一般是倾斜的。背斜的枢纽向 转折端凸出方向倾伏，向斜的枢纽向转折端凹进方向倾伏。 刘家沟地质图 高台地质图 1:20000 1:20000 39 T P 人20 口蒋家湾 <18 出 人 P P 21 口刘家沟 习 口高台 P P (35 P X34 T, 图2刘家沟地质图 图1 高台地质图
构造地质学 褶皱枢纽的特点： ①如果褶皱的转折端没有出露,两翼地质界线基本平行,则褶皱的 枢纽基本水平； ②如果褶皱的转折端出露，则枢纽一般是倾斜的。背斜的枢纽向 转折端凸出方向倾伏，向斜的枢纽向转折端凹进方向倾伏。 P3 P2 T1 J1 T1 P1 T2 T2 39 41 38 35 34 30 28 8 5 高台 蒋家湾 高台地质图 1 20000 ∶ P1 P2 P3 刘家沟 P3 P2 T1 P1 刘家沟地质图 1 20000 ∶ 39 37 20 18 21 图2 刘家沟地质图 图1 高台地质图 一、阅读褶皱地区地质图

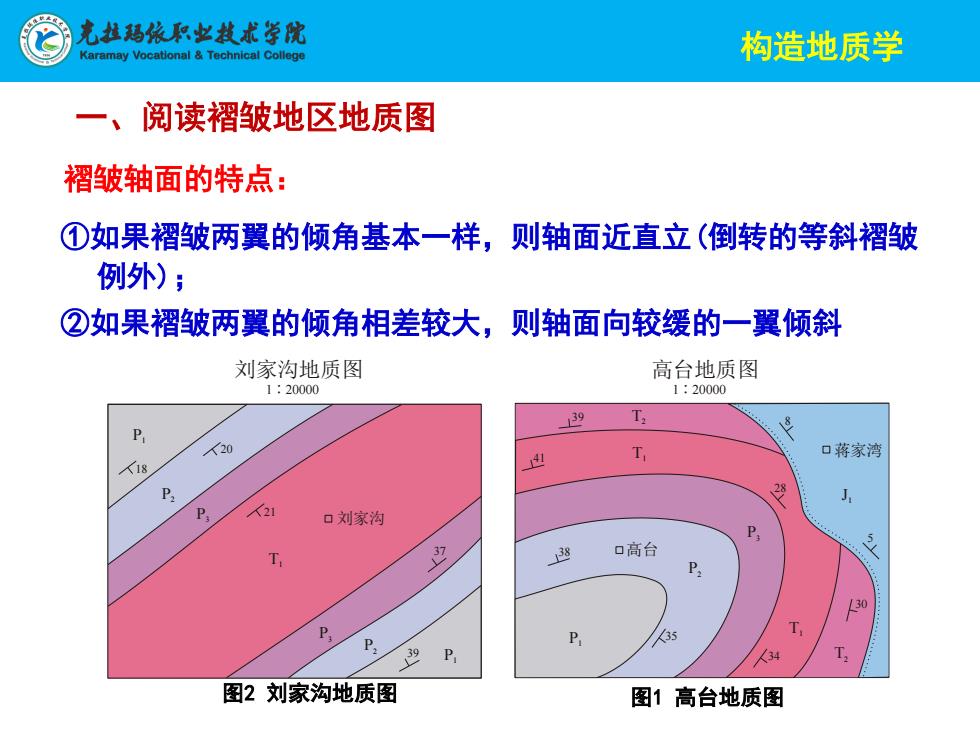

光挂超职出技术学院 Karamay Vocational Technical College 构造地质学 一、 阅读褶皱地区地质图 褶皱轴面的特点： ①如果褶皱两翼的倾角基本一样，则轴面近直立（倒转的等斜褶皱 例外)； ②如果褶皱两翼的倾角相差较大，则轴面向较缓的一翼倾斜 刘家沟地质图 高台地质图 1:20000 1:20000 39 P 20 T 口蒋家湾 人18 P ×21 口刘家沟 必 s ·高台 5 T P, P P 35 P 人34 图2刘家沟地质图 图1高台地质图
构造地质学 褶皱轴面的特点： ①如果褶皱两翼的倾角基本一样，则轴面近直立(倒转的等斜褶皱 例外)； ②如果褶皱两翼的倾角相差较大，则轴面向较缓的一翼倾斜 P3 P2 T1 J1 T1 P1 T2 T2 39 41 38 35 34 30 28 8 5 高台 蒋家湾 高台地质图 1 20000 ∶ P1 P2 P3 刘家沟 P3 P2 T1 P1 刘家沟地质图 1 20000 ∶ 39 37 20 18 21 图2 刘家沟地质图 图1 高台地质图 一、阅读褶皱地区地质图
完丛超依职出技术学院 Karamay Vocational&Technical College 构造地质学 阅读褶皱地区地质图 3.判断褶皱的形成时代 褶皱形成于卷入褶皱的最新地层之后，覆盖褶皱的最老地层 之前。 高台地质图 1:20000 139 T 口蒋家湾 高台背斜形成于 中三叠世之后、 P 0高台 早侏罗世之前 P P 35 、34 图1高台地质图
构造地质学 3．判断褶皱的形成时代 褶皱形成于卷入褶皱的最新地层之后，覆盖褶皱的最老地层 之前。 高台背斜形成于 中三叠世之后、 早侏罗世之前 P3 P2 T1 J1 T1 P1 T2 T2 39 41 38 35 34 30 28 8 5 高台 蒋家湾 高台地质图 1 20000 ∶ 图1 高台地质图 一、阅读褶皱地区地质图
光挂超旅职出技术学院 Karamay Vocational Technical College 构造地质学 阅读褶皱地区地质图 4.褶皱形态描述 名称（地名+褶皱类型)；地理位置及其所在区域构造部位；分布延伸 情况；核部位置及组成地层；两翼地层产状及转折端形态；轴面及枢纽产 状；次级褶皱分布特征等。 高台地质图 高台背斜：位于高台东南侧，呈NE-SW 1:20000 向延伸。核部出露下二叠统，翼部依 39 口蒋家湾 次出露中二叠统、上二叠统、下三叠 28 统和中三叠统。两翼地层的倾角大致 P 相当(30~41)，褶皱的枢纽向NE方 38 口高台 P 向倾伏，轴面近直立。背斜在图区东 30 北部的蒋家湾一带被下侏罗统近水平 35 的地层角度不整合覆盖。该背斜形成 3 于中三叠世之后、早侏罗世之前。 图1高台地质图
构造地质学 4．褶皱形态描述 名称（地名+褶皱类型）；地理位置及其所在区域构造部位；分布延伸 情况；核部位置及组成地层；两翼地层产状及转折端形态；轴面及枢纽产 状；次级褶皱分布特征等。 高台背斜：位于高台东南侧，呈NE-SW 向延伸。核部出露下二叠统，翼部依 次出露中二叠统、上二叠统、下三叠 统和中三叠统。两翼地层的倾角大致 相当（30º~41º），褶皱的枢纽向NE方 向倾伏，轴面近直立。背斜在图区东 北部的蒋家湾一带被下侏罗统近水平 的地层角度不整合覆盖。该背斜形成 于中三叠世之后、早侏罗世之前。 一、阅读褶皱地区地质图 P3 P2 T1 J1 T1 P1 T2 T2 39 41 38 35 34 30 28 8 5 高台 蒋家湾 高台地质图 1 20000 ∶ 图1 高台地质图
