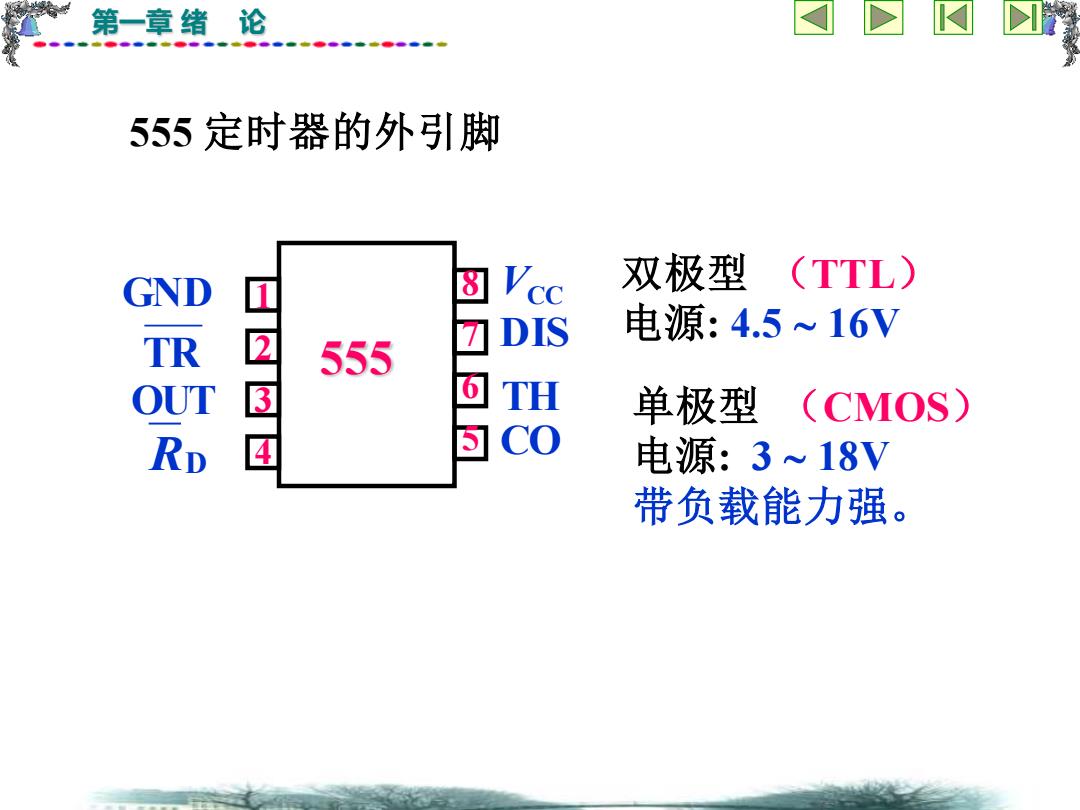

第一章绪论 555定时器的外引脚 双极型 TTLX GND Vcc T UT 1234 DIS 电源：4.5~16V 555 TH 单极型(CMOS) CO 电源：3~18V 带负载能力强
第一章 绪 论 555 定时器的外引脚 双极型 （TTL） 电源: 4.5 16V 555 1 2 3 4 8 7 6 5 GND TR OUT RD COTHVCC DIS 单极型 （CMOS） 电源: 3 18V 带负载能力强
第一章绪论 7.31 施密特触发器 7.3.1用555定时器构成的施密特触发器 一、普通反相器和施密特反相器的比较 普通反相器 TH TTL:14V CMOS:o 施密特反相器 UT+ 上限阈值电压 、- U-下限阈值电压 回差电压：△UT=UT+-Um-
第一章 绪 论 7.3 施密特触发器 7.3.1 用 555 定时器构成的施密特触发器 一、普通反相器和施密特反相器的比较 A Y 1 普通反相器 uA UTH uY ? TTL：1.4 V CMOS： DD 2 1 V 施密特反相器 A Y uA UT+ UT– 上限阈值电压 下限阈值电压 uY 回差电压： UT = UT+ −UT−
第一章绪论 二、电路组成及工作原理 工作原理 uj DD OH 702 w上升时与2Vcc3比 外加Uco时， w下降时与Vcc3比 可改变阈值和回差电压
第一章 绪 论 二、电路组成及工作原理 +VCC uO1 TD 8 3 1 6 5 7 2 4 Q & & 1 uI 工作原理 3 CC 2 V 3 CC 1 V uI t UOH uO UOL t VCC O O 0 1 1 0 0 UCO 外加 UCO 时, 可改变阈值和回差电压 +VDD uO2 uI 上升时与 2VCC/3 比 uI 下降时与 VCC/3 比
第一章绪论 三、滞回特性及主要参数 (一)滞回特性 (二)主要静态参数 回差 上限阈值电压 UoH 电压 2 Ur,-3c或Uco 下限阈值电压 号'c号Vcc 3 特点： 回差电压 增大时与上限阈值比 △Um=UT+-Um- 41减小时与下限阈值比
第一章 绪 论 三、滞回特性及主要参数 (一) 滞回特性 UT– O uI uO UOH UOL 3 CC 1 V 3 CC 2 V UT+ uI 增大时与上限阈值比 特点: uI 减小时与下限阈值比 上限阈值电压 (二) 主要静态参数 回差 电压 T C C C O 3 2 U + = V 或U 下限阈值电压 T C C C O 2 1 3 1 U − = V 或 U 回差电压 UT = UT+ – UT–
第一章绪论 集成施密特触发器 一、( CMOS集成施密特触发器 (一)引出端功能图 VDD DD 14 2 21 3 3 回 478Y 2Y 31 5 回 4321098 4321098 3 6 2B 56 7 7 CC40106 CC4093
第一章 绪 论 集成施密特触发器 一、CMOS 集成施密特触发器 （一） 引出端功能图 CC40106 1A 1Y 2A 2Y 3A 3Y 6A 6Y 5A 5Y 4A 4Y VDD VSS 1 2 3 4 5 6 7 14 13 12 11 10 9 8 CC4093 3A 3B 3Y 4Y 4A 4B VDD VSS 1 2 3 4 5 6 7 14 13 12 11 10 9 8 1A 1Y 1B 2A 2Y 2B
