7.4可编程控制器的组成及各个部分的作用7.4.1PLC的基本组成电源输入接口输出接口来自用户至用户设备设备CPU存储器外围接口编程器
7.4 可编程控制器的组成及各个部分的作用 ❖ 7.4.1 PLC的基本组成 CPU 电源 输 入 接 口 输 出 接 口 存储器 外围接口 编程器 来自用户 设备 至用户设备

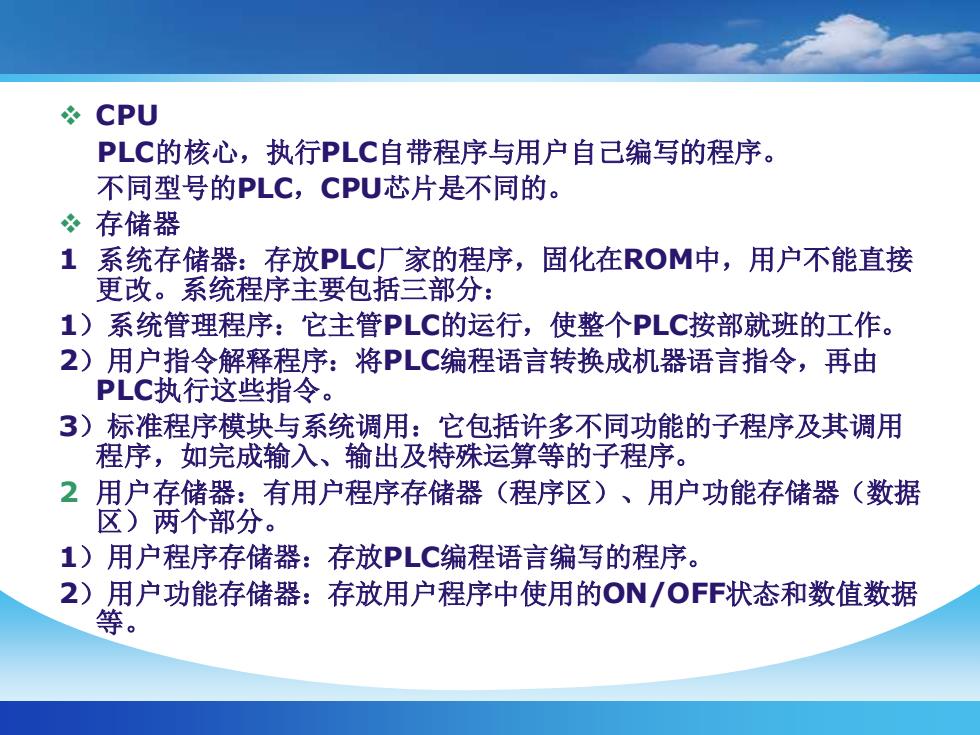

CPUPLC的核心，执行PLC自带程序与用户自已编写的程序。不同型号的PLC，CPU芯片是不同的。存储器1系统存储器：存放PLC厂家的程序，固化在ROM中，用户不能直接更改。系统程序主要包括三部分：1）系统管理程序：它主管PLC的运行，使整个PLC按部就班的工作2）用户指令解释程序：将PLC编程语言转换成机器语言指令，再由PLC执行这些指令。3）标准程序模块与系统调用：它包括许多不同功能的子程序及其调用程序，如完成输入、输出及特殊运算等的子程序。用户存储器：有用户程序存储器（程序区）、用户功能存储器（数据2区）两个部分。1）用户程序存储器：存放PLC编程语言编写的程序。2）用户功能存储器：存放用户程序中使用的ON/OFF状态和数值数据等
❖ CPU PLC的核心，执行PLC自带程序与用户自己编写的程序。 不同型号的PLC，CPU芯片是不同的。 ❖ 存储器 1 系统存储器：存放PLC厂家的程序，固化在ROM中，用户不能直接 更改。系统程序主要包括三部分： 1）系统管理程序：它主管PLC的运行，使整个PLC按部就班的工作。 2）用户指令解释程序：将PLC编程语言转换成机器语言指令，再由 PLC执行这些指令。 3）标准程序模块与系统调用：它包括许多不同功能的子程序及其调用 程序，如完成输入、输出及特殊运算等的子程序。 2 用户存储器：有用户程序存储器（程序区）、用户功能存储器（数据 区）两个部分。 1）用户程序存储器：存放PLC编程语言编写的程序。 2）用户功能存储器：存放用户程序中使用的ON/OFF状态和数值数据 等

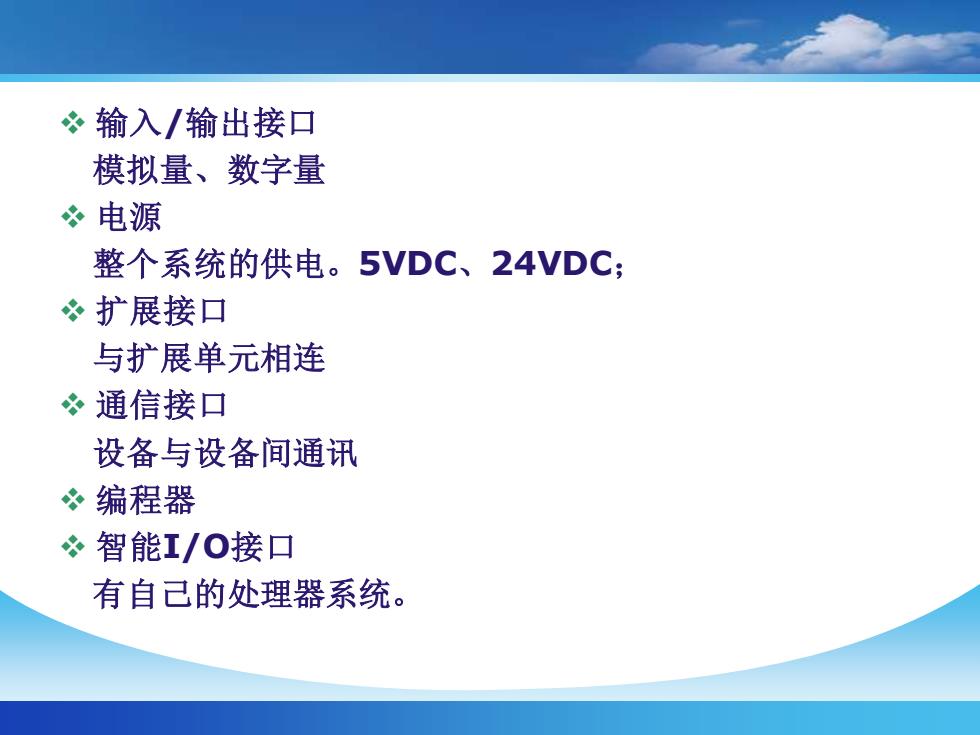

输入/输出接口模拟量、数字量电源整个系统的供电。5VDC、24VDC；心扩展接口与扩展单元相连通信接口设备与设备间通讯编程器智能I/O接口有自己的处理器系统
❖ 输入/输出接口 模拟量、数字量 ❖ 电源 整个系统的供电。5VDC、24VDC； ❖ 扩展接口 与扩展单元相连 ❖ 通信接口 设备与设备间通讯 ❖ 编程器 ❖ 智能I/O接口 有自己的处理器系统

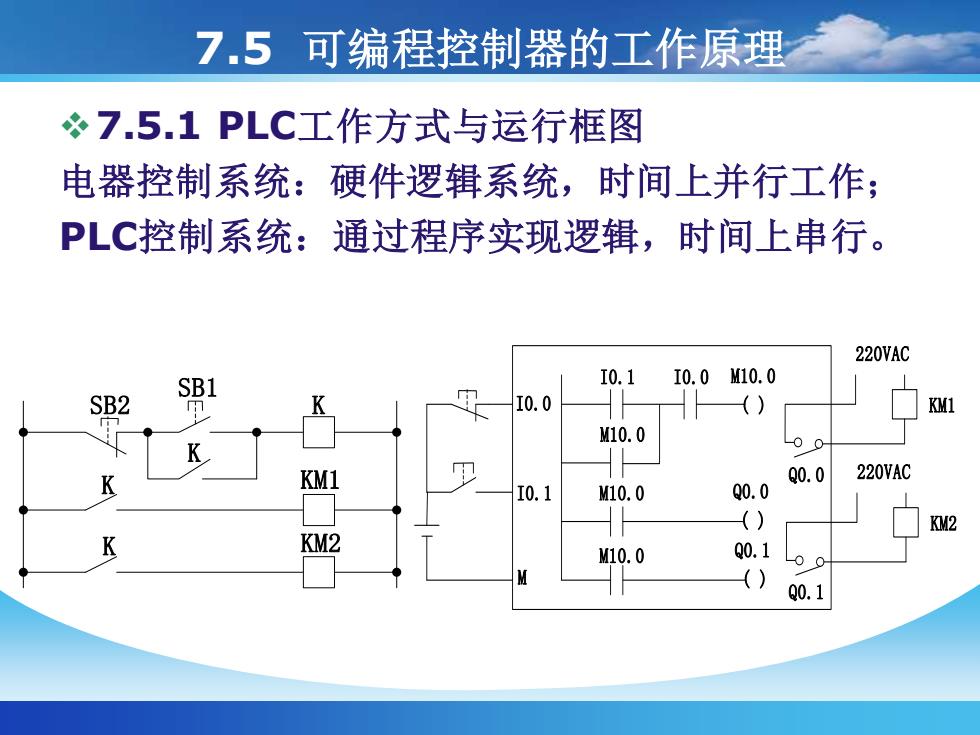

7.5可编程控制器的工作原理&7.5.1PLC工作方式与运行框图电器控制系统：硬件逻辑系统，时间上并行工作：PLC控制系统：通过程序实现逻辑，时间上串行。220VAC10. 110.0M10.0SB1SB2K10.0()KM1卫M10.0Lo0K甲220VACQ0. 0KM1KQ0. 010. 1M10.0()KM2KM2KQ0. 1M10.000()Q0.1
7.5 可编程控制器的工作原理 ❖7.5.1 PLC工作方式与运行框图 电器控制系统：硬件逻辑系统，时间上并行工作； PLC控制系统：通过程序实现逻辑，时间上串行。 SB2 SB1 K KM1 KM2 K K K ( ) ( ) ( ) I0.1 I0.0 M10.0 M10.0 M10.0 M10.0 Q0.0 Q0.1 I0.0 I0.1 M 220VAC KM1 220VAC KM2 Q0.0 Q0.1
