2.电子导电：金属 能带理论在实际材料中的反映 例：CdTe量子点 1.0- 0.8 0,4 0,2 0.0 450500550600650700750800850 入.nm 粒径介于1-100nm之间，连续的能带结构分离成具有分子特 性的分立能级结构，受激后可以发射荧光； 荧光谱线峰值随着量子点尺寸变化，量子点尺寸L越小，发 射光谱蓝移（光能量升高，能隙△E增大）。 11
2.电子导电：金属 11 例：CdTe量子点 • 粒径介于1-100 nm之间，连续的能带结构分离成具有分子特 性的分立能级结构，受激后可以发射荧光； • 荧光谱线峰值随着量子点尺寸变化，量子点尺寸L越小，发 射光谱蓝移（光能量升高， 能隙DE 增大）。 能带理论在实际材料中的反映

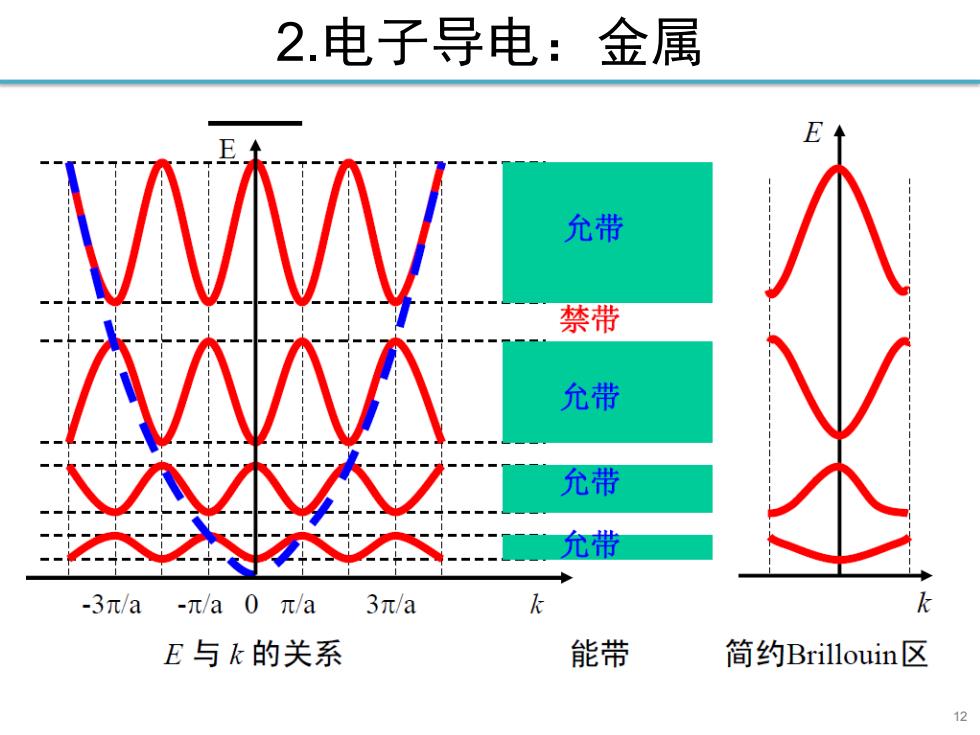

2.电子导电：金属 允带 禁带 允带 允带 允带 -3π/a-π/a0π/a 3π/a E与k的关系 能带 简约Brillouin区
12 2.电子导电：金属
2.电子导电：金属 三维情况： >根据点阵的对称性，只需要知道第一布里渊区内某一个区域的能带分布 就够了，这个区域可以被一系列关键点勾勒出来。 >沿着这一系列关键点之间的连线画出能带，就又可以用一维的方式理解 能带。很多时候，通过这种图示已经可以获悉足够关键的信息。 10.0 7.5 50 2.5 0.0 2.5 5.0 -7.5 10.0 KU X Wave Vector FCC倒易点阵的第一 布里渊区和关键点 镍(FCC)的能带结构 3
13 2.电子导电：金属 三维情况： ➢ 根据点阵的对称性，只需要知道第一布里渊区内某一个区域的能带分布 就够了，这个区域可以被一系列关键点勾勒出来。 ➢ 沿着这一系列关键点之间的连线画出能带，就又可以用一维的方式理解 能带。很多时候，通过这种图示已经可以获悉足够关键的信息。 FCC倒易点阵的第一 布里渊区和关键点 镍（FCC）的能带结构
2.电子导电：金属 GaN的能带结构 10 e GaN 14
14 2.电子导电：金属 GaN的能带结构

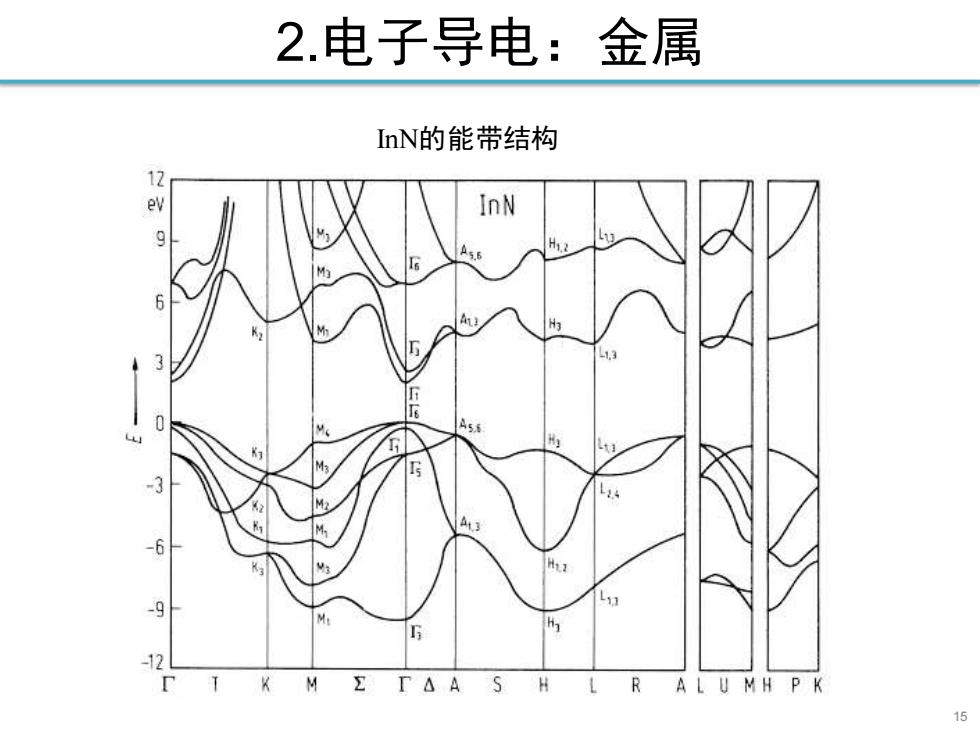

2.电子导电：金属 nN的能带结构 12 InN 12 K M ΣT△ASH A L U MH PK 15
15 2.电子导电：金属 InN的能带结构
