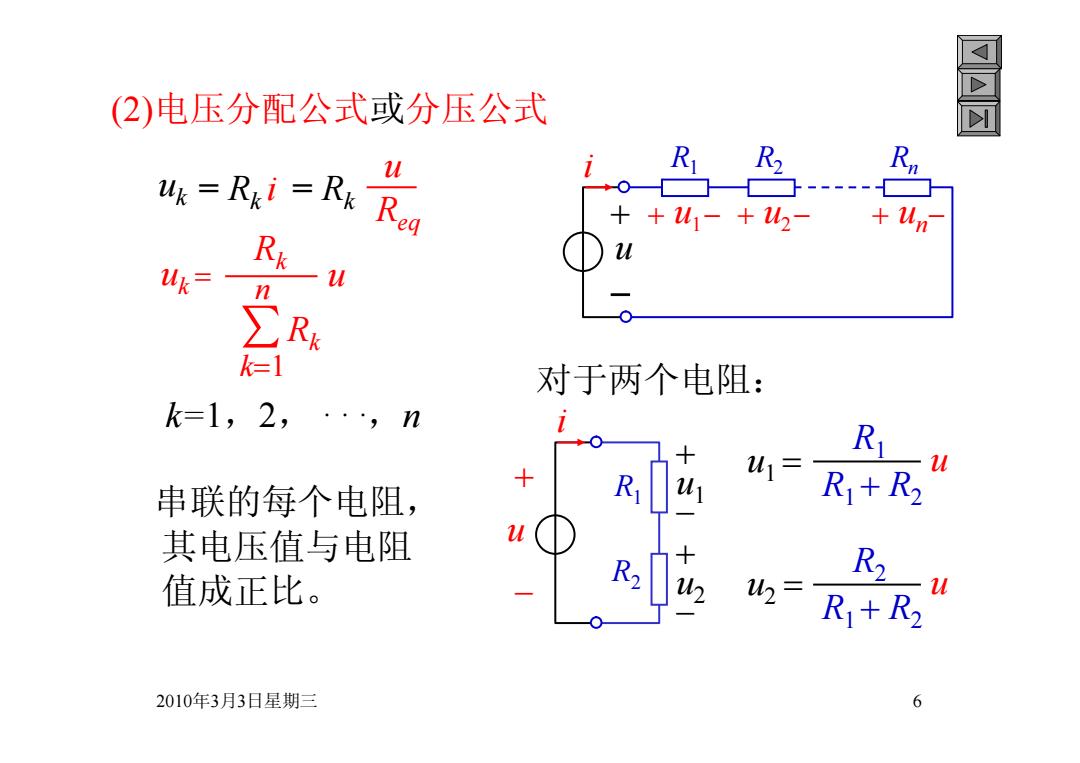

(2)电压分配公式或分压公式 t-Rxi=Rk Rog u ++u1-+2- un Rk u uk= ∑R = 对于两个电阻： k=1,2,··,n R 串联的每个电阻， R 41=R1+R2 其电压值与电阻 值成正比。 R2一u 42-R+R2 2010年3月3日星期三 6
2010年3月3日星期三 6 (2)电压分配公式或分压公式 u1u2 un uk = Rk i u i R1 R2 Rn = Rk u Req k=1，2， ···，n 串联的每个电阻， 其电压值与电阻 值成正比。 uk Rk u ∑ k1 n Rk i u R1 R2 u1 u2 对于两个电阻： u1 R1R2 R1 u u2 R1R2 R2 u
温故知新 EN 1.电路等效变换的条件：两电路具有相同的VCR: 2.等效后对外电路没有任何影响。 3.电路等效变换的目的： 电 化简电路，方便计算。 u 路 u 路 B C 4.电阻串联： )等效电阻等于各分电阻之和，且大于任意一个串联的分电阻； 2)各分电阻上的电压与阻值成正比，阻值大者分得的电压大。 因此，串联电阻电路可作分压电路。 3)各电阻消耗的功率与电阻大小成正比，即电阻值大者消耗 的功率大；等效电阻消耗的功率等于各串联电阻消耗功率 的总和。 2010年3月3日星期三 7
2010年3月3日星期三 7 温故知新 1. 电路等效变换的条件：两电路具有相同的VCR； 2. 等效后对外电路没有任何影响。 3. 电路等效变换的目的： 化简电路，方便计算。 4. 电阻串联： (3)各电阻消耗的功率与电阻大小成正比，即电阻值大者消耗 的功率大；等效电阻消耗的功率等于各串联电阻消耗功率 的总和。 i u 电 路 B i u 电 路 C (1)等效电阻等于各分电阻之和,且大于任意一个串联的分电阻； (2)各分电阻上的电压与阻值成正比，阻值大者分得的电压大。 因此，串联电阻电路可作分压电路
2.电阻的并联 电阻并联时，各电阻 两端为同一电压。 G, 应用KCL: i=i1+i2+…+in =G1w+G2u+…+Gnw 等效电路 =(G+G2+…+Gn)u i=Geg u 并联后的等效电阻为： eq def ∑GA n k=1 Gea Gk k=1 2010年3月3日星期三 8
2010年3月3日星期三 8 2. 电阻的并联 电阻并联时，各电阻 两端为同一电压。 i - + u Geq u i G1 i 1 G2 i 2 Gn i n 应用KCL： i i1 + i2 + ···+ in = G1 u + G2 u + ···+ Gn u (G1+ G2 + ···+ Gn ) u i Geq u Geq def ∑ k=1 n Gk 并联后的等效电阻为： Req = Geq 1 = 1 ∑ k=1 n Gk 等 效 电 路
或者 k=1 等效电阻小于任 一并联的电阻。 电流分配公式或分流公式 等效电路 =6w=6,高 每个并联电阻 ik Gki 中的电流与它 Gea 们各自的电导 成正比。 k=1,2,··,n 2010年3月3日星期三 9
2010年3月3日星期三 9 等效电阻小于任 一并联的电阻。 电流分配公式或分流公式 i k = Gk u = Gk i Geq i k = Gk i Geq k = 1，2， ···，n Req 1 ∑ k=1 n Rk 1 i u Geq u i G1 i 1 G2 i 2 Gn i n 等 效 电 路 每个并联电阻 中的电流与它 们各自的电导 成正比。 或者
两个电阻并联时 1 R R i1= 1， 1 i R1+R2 R R2 RR k Gk i i Ri R1+R2 同理：=R+R2 2010年3月3日星期三 10
2010年3月3日星期三 10 两个电阻并联时 - + u i R1 i 1 R2 i 2 i k Gk i Geq i1 = R1 1 R2 1 R1 1 i = R1 R2 R1 + R2 R1 1 i i1 R1 R2 R2 i i2 R1 + R2 R1 同理： i
