电工技术 1.2电路模型 为了便于用数学方法分析电路，一般要将实际电路 模型化，用足以反映其电磁性质的理想电路元件或其 组合来模拟实际电路中的器件，从而构成与实际电路 相对应的电路模型。 理想电路元件主要有 手电筒的电路模型 电阻元件、电感元件、 电容元件和电源元件等。 开关 例：手电筒 UI R 手电筒由电池、灯 R中 泡、开关和筒体组成。 电池· 导线 1灯泡 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 1. 2 电路模型 手电筒的电路模型 为了便于用数学方法分析电路,一般要将实际电路 模型化，用足以反映其电磁性质的理想电路元件或其 组合来模拟实际电路中的器件，从而构成与实际电路 相对应的电路模型。 例：手电筒 R + Ro E – S + U – I 电池 导线 灯泡 开关 手电筒由电池、灯 泡、开关和筒体组成。 理想电路元件主要有 电阻元件、电感元件、 电容元件和电源元件等

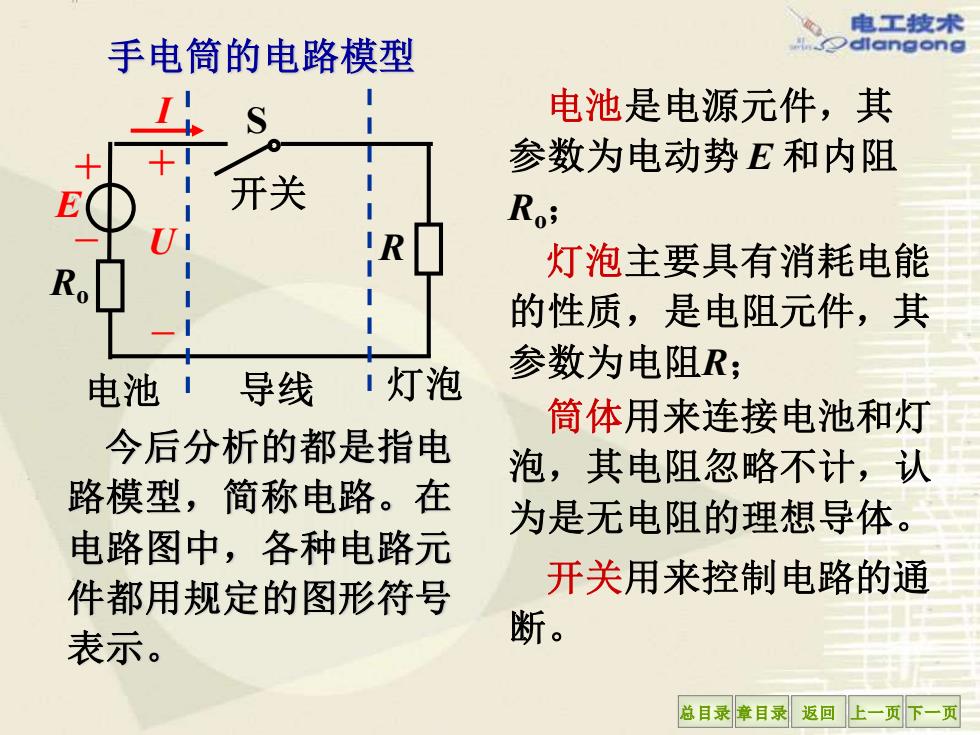

电工技术 手电筒的电路模型 dlangong 电池是电源元件，其 参数为电动势E和内阻 开关 Roi U 灯泡主要具有消耗电能 的性质，是电阻元件，其 1灯泡 参数为电阻R; 电池·导线 筒体用来连接电池和灯 今后分析的都是指电 泡，其电阻忽略不计，认 路模型，简称电路。在 为是无电阻的理想导体。 电路图中，各种电路元 件都用规定的图形符号 开关用来控制电路的通 表示。 断。 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 手电筒的电路模型 R + Ro E – S + U – I 电池 导线 灯泡 开关 电池是电源元件，其 参数为电动势 E 和内阻 Ro； 灯泡主要具有消耗电能 的性质，是电阻元件，其 参数为电阻R； 筒体用来连接电池和灯 泡，其电阻忽略不计，认 为是无电阻的理想导体。 开关用来控制电路的通 断。 今后分析的都是指电 路模型，简称电路。在 电路图中，各种电路元 件都用规定的图形符号 表示

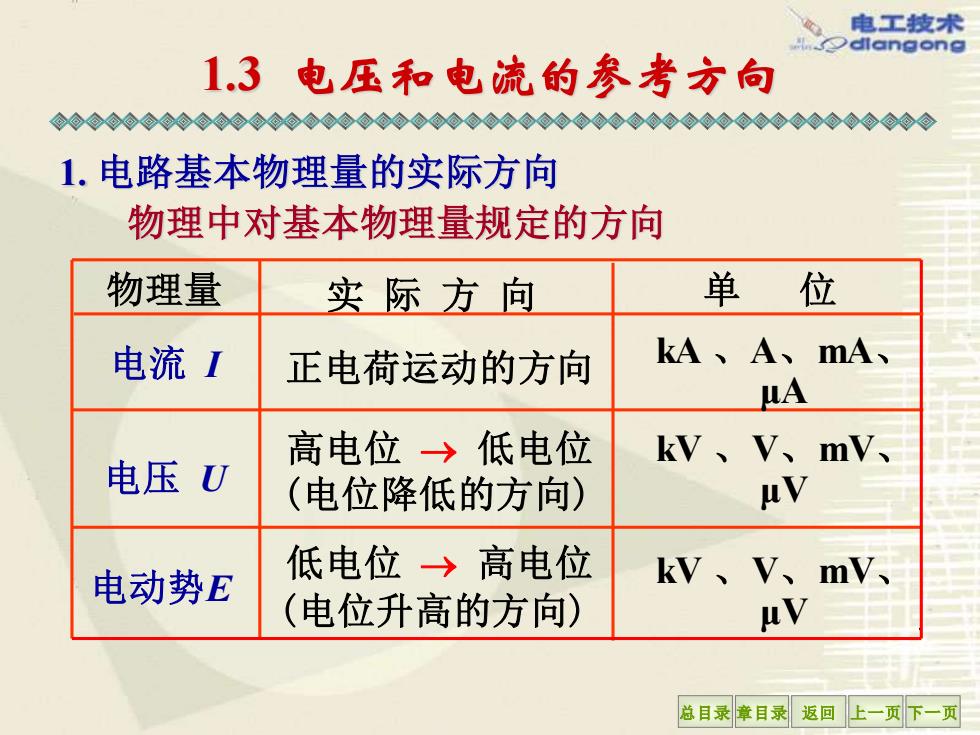

电工技术 1.3 电压和电流的参考方向 ⊙◇⊙⊙◇⊙⊙◇◇⊙⊙◇⊙⊙◇◇@◆◆⊙◇◆◇◆◆⊙◆◇◆个⊙◆◆◆◆⊙⊙◇@@◆◆⊙⊙◇ 1.电路基本物理量的实际方向 物理中对基本物理量规定的方向 物理量 实际方向 单位 电流1 正电荷运动的方向 kA、A、mA、 A 高电位→低电位 kV、V、mV、 电压U (电位降低的方向) V 低电位→高电位 电动势E kV、V、mV (电位升高的方向) V 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 1.3 电压和电流的参考方向 物理中对基本物理量规定的方向 1. 电路基本物理量的实际方向 物理量 实 际 方 向 电流 I 正电荷运动的方向 电动势E (电位升高的方向) 电压 U (电位降低的方向) 高电位 → 低电位 单 位 kA 、A、mA、 μA 低电位 → 高电位 kV 、V、mV、 μV kV 、V、mV、 μV
电工技术 dlangong 2.电路基本物理量的参考方向 ⊙⊙◇⊙⊙⊙◇0◇⊙◇⊙◇◇◇◆0◆0◇⊙◆◆◇◇⊙⊙◇◇⊙◇◇◇ ()参考方向 在分析与计算电路时，对 电量任意假定的方向。 E (2)参考方向的表示方法 电流： 1电压： 箭标。— 〔正负极性 双下标 Iab 双下标 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 (2) 参考方向的表示方法 电流： 双下标 Uab 电压： (1) 参考方向 I E + _ 在分析与计算电路时，对 电量任意假定的方向。 I 双下标 ab 2. 电路基本物理量的参考方向 a R b 箭 标 a b R I 正负极性 + – a b U U + _
电工技术 dlangong (③)实际方向与参考方向的关系 实际方向与参考方向一致，电流（或电压）值为正值： 实际方向与参考方向相反，电流（或电压）值为负值。 例： 若I=5A,则电流从a流向b; a 若I=-5A,则电流从b流向a。 若U=5V,则电压的实际方向 从a指向b; R 若U=-5V,则电压的实际方向 从b指向a。 注意： 在参考方向选定后，电流（或电压）值才有正负 之分。 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 实际方向与参考方向一致，电流(或电压)值为正值； 实际方向与参考方向相反，电流(或电压)值为负值。 (3) 实际方向与参考方向的关系 注意： 在参考方向选定后，电流 ( 或电压 ) 值才有正负 之分。 例： 若 I = 5A，则电流从 a 流向 b； a R b 若 I = –5A，则电流从 b 流向 a 。 I a b R + U – 若 U = 5V，则电压的实际方向 从 a 指向 b； 若 U= –5V，则电压的实际方向 从 b 指向 a
