3、剪力影响线 正负号规定：同材力。 Fp=1作用在C左：0sx<a Mc ∑=0Fgc=-FRB=-xL 左直线 M Fp=1作用在C右：(a<x≤l) bl ∑=0Fc=FR4=I-x)八 右直线 a/ Fgc影响线
3、剪力影响线 正负号规定：同材力。 A B x FP=1 l C a b FQC影响线 FP=1 作用在C左: (0≤x＜a) ∑y=0 FQC= -FRB = - x /l 1 左直线 a/l 1 ∑y=0 FQC= FRA=(l - x) /l 右直线 FP=1 作用在C右: (a＜x≤ l ) b/l + FRB FQC MC FQC MC FRA
二、伸臂梁影响线 1、反力影响线 Fp=l E B b % RA ∑Mg=UFRA=-xM -dsx≤l+e) ∑M4=U FRB-XA

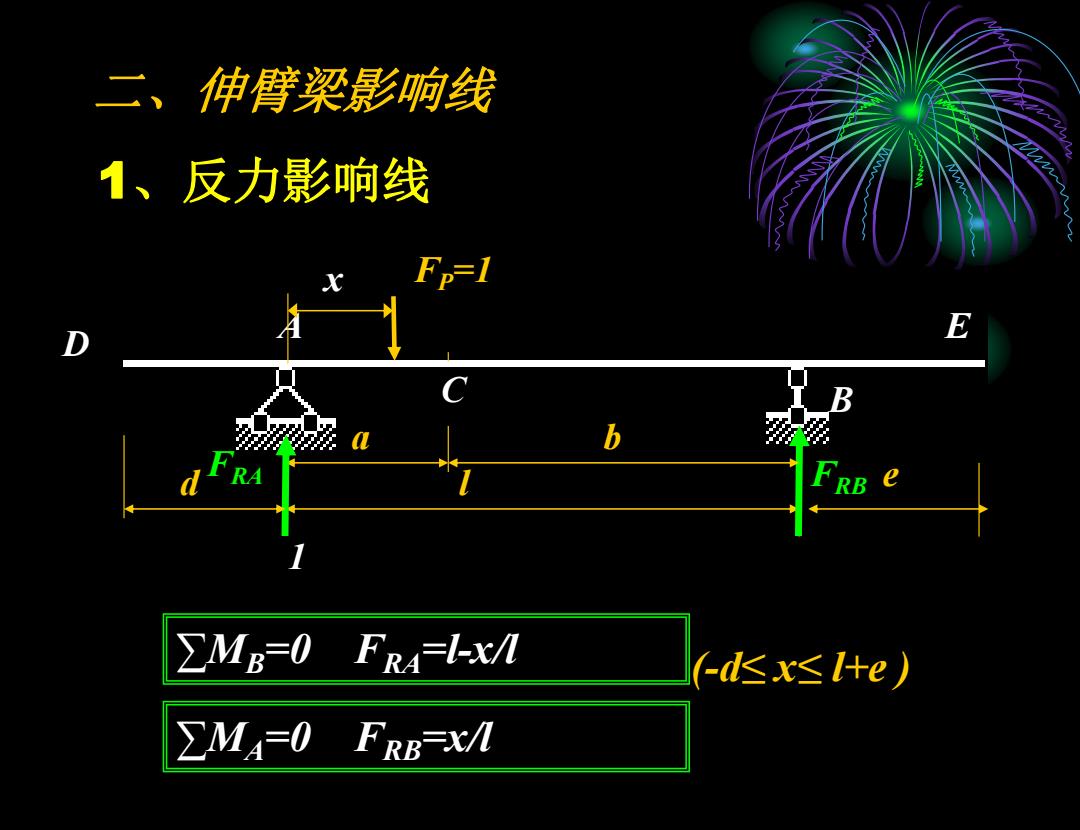

二、伸臂梁影响线 1、反力影响线 A B FP=1 FRA l C FRB a b D E d e 1 x ∑MA=0 FRB=x/l ∑MB=0 FRA=l-x/l (-d≤ x≤ l+e )
将简支梁影响线在悬伸部分延长，则可得支座反 力的整个影响线 Fp=l E B 及 b 露雾 RA RB e 1+d F影响线 1+en d FRB影响线

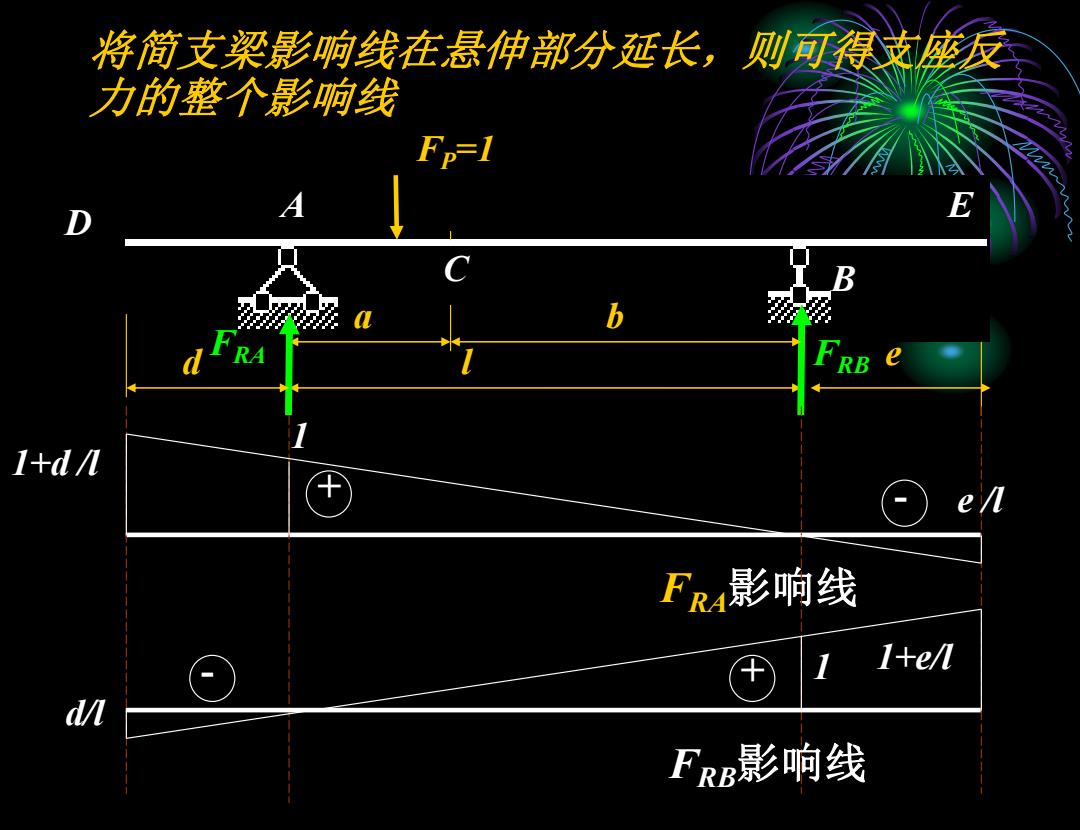

将简支梁影响线在悬伸部分延长，则可得支座反 力的整个影响线 FRA影响线 A B FP=1 FRA l C FRB a b D E d e 1 1+d /l + - e /l + 1 1+e/l - d/l FRB影响线
中间跨的弯矩影响 Fp=1 R b RB Fp=1作用在C左：dx≤)，取截面C右边部分为隔离体 ∑Mc=0Mc=FRBb=xb/M 左直线 Fp=1作用在C右：(asx≤l+),取截面C右边部分为隔离体 ∑Mc=0Mc=FRAa=-xaI 右直线

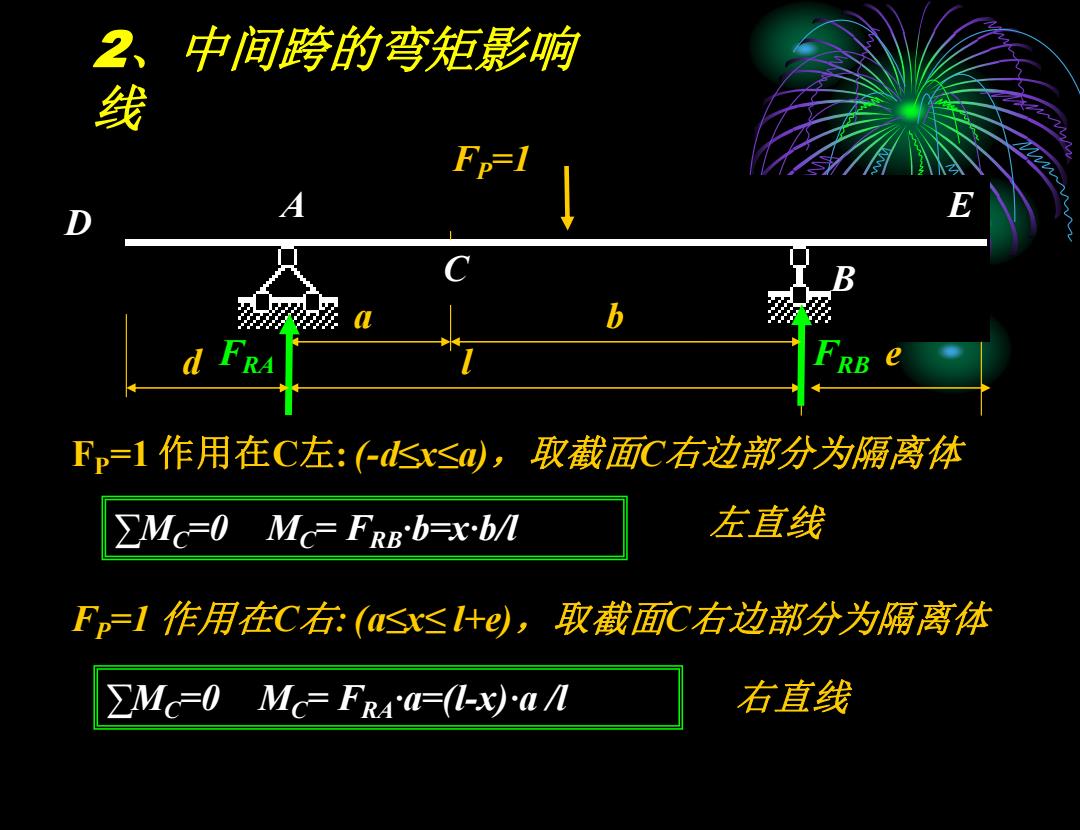

A B FP=1 FRA l C FRB a b D E d e FP=1 作用在C左: (-d≤x≤a)，取截面C右边部分为隔离体 左直线 FP=1 作用在C右: (a≤x≤ l+e)，取截面C右边部分为隔离体 ∑MC=0 MC= FRA·a=(l-x)·a /l 右直线 ∑MC=0 MC= FRB·b=x·b/l 2、中间跨的弯矩影响 线
中间跨某截面的弯矩影响线为 F=l B 吸u b FRA RB abA Mc影响线 b-d/ aen 仿照简支梁，可得伸臂梁中间跨的弯矩影响线。 伸臂段上，只要简支梁的线段延长即可

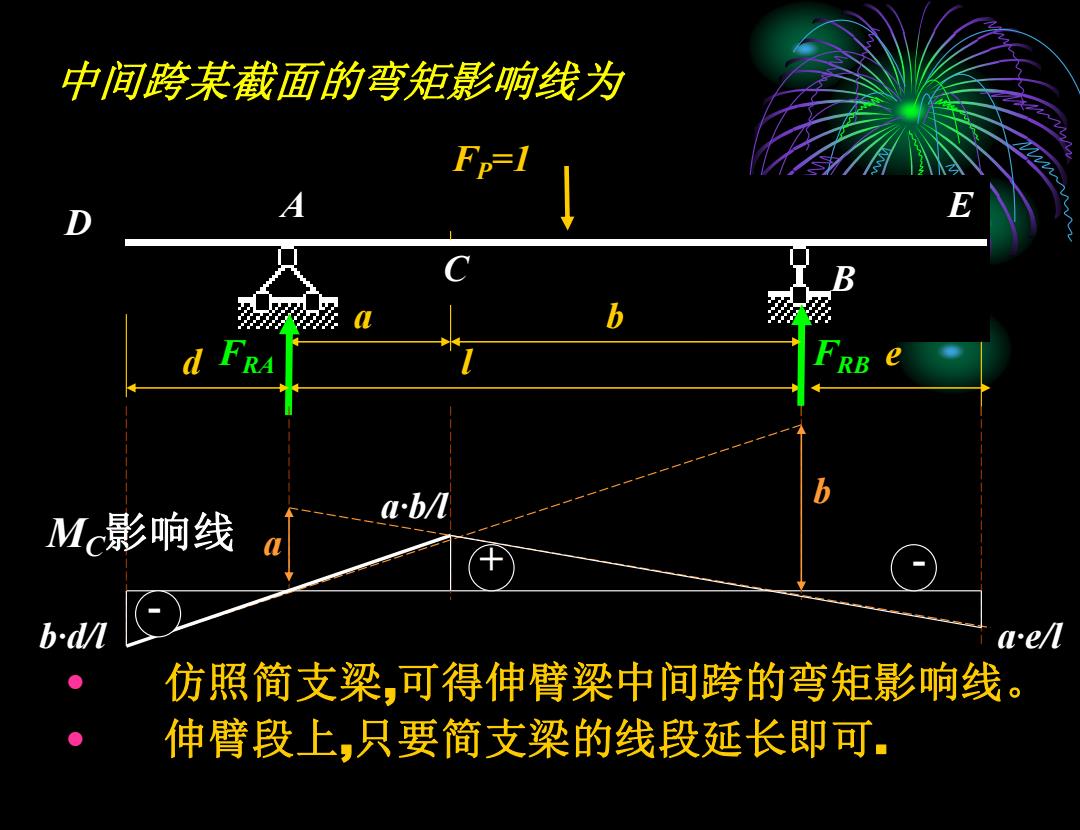

• 仿照简支梁,可得伸臂梁中间跨的弯矩影响线。 • 伸臂段上,只要简支梁的线段延长即可. A B FP=1 FRA l C FRB a b D E d e b a·b/l b·d/l a·e/l a + - - MC影响线 中间跨某截面的弯矩影响线为
