中间跨的剪力影响 线 Fp=l Ttos a b RB Fp=1作用在C左：dx≤)，取截面C右边部分为隔离体 ∑=0Qc=-FRB=-xM 左直线 Fp=1作用在C右：(asx≤l+e以，取截面C右边部分为隔离体 ∑=02c=FR4=(I-x/M 右直线

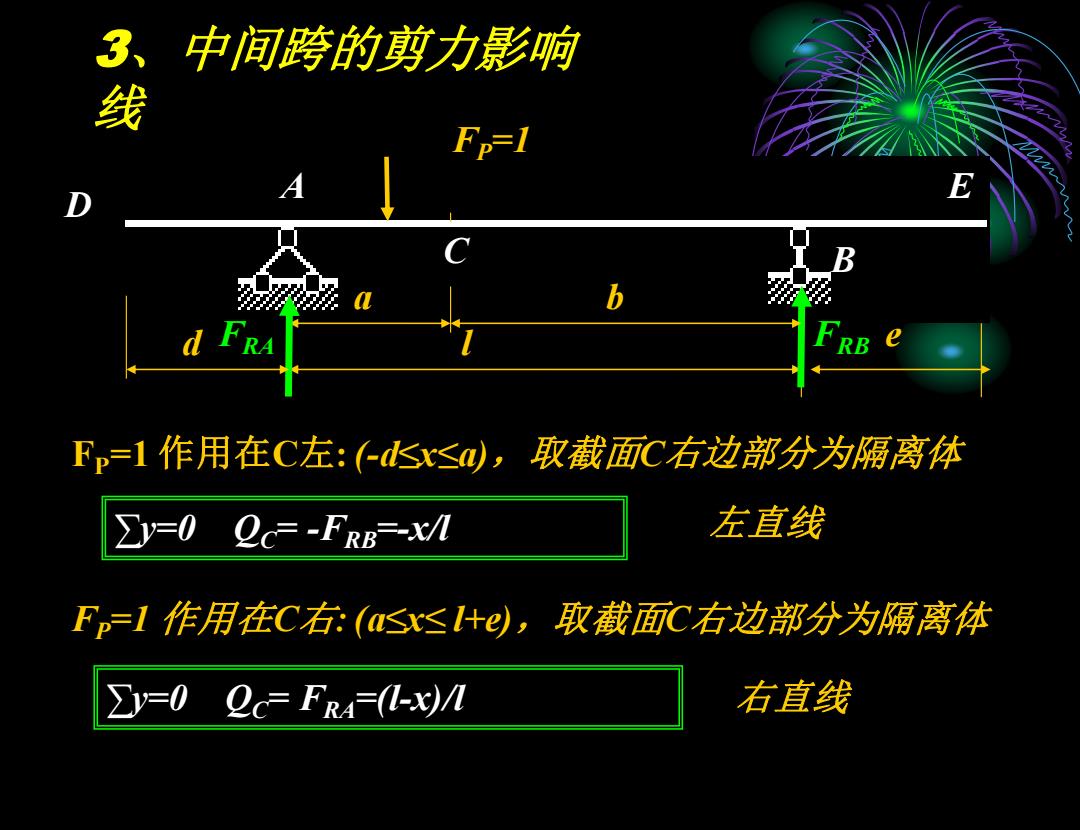

3、中间跨的剪力影响 线 A B FP=1 FRA l C FRB a b D E d e FP=1 作用在C左: (-d≤x≤a)，取截面C右边部分为隔离体 左直线 FP=1 作用在C右: (a≤x≤ l+e)，取截面C右边部分为隔离体 ∑y=0 QC= FRA=(l-x)/l 右直线 ∑y=0 QC= -FRB =-x/l

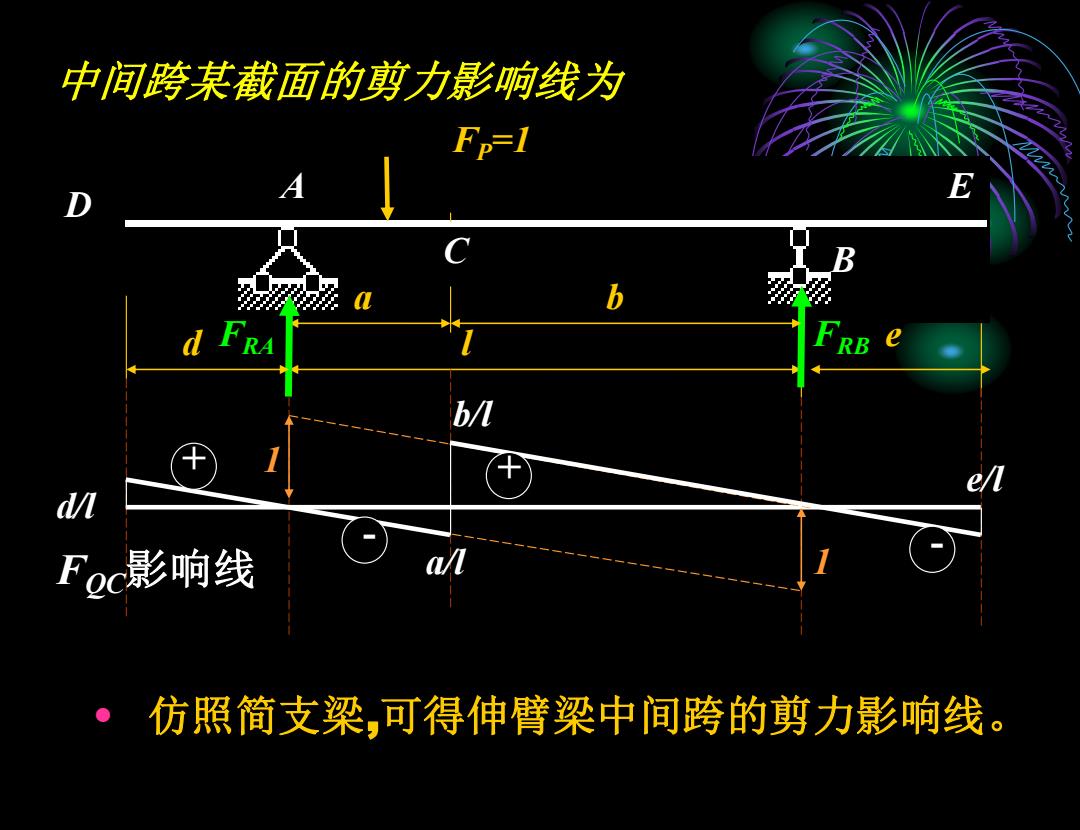

中间跨某截面的剪力影响线为 Fp=l B u b 嘉 d FRA RB b/ d Fgc影响线 仿照简支梁，可得伸臂梁中间跨的剪力影响线
• 仿照简支梁,可得伸臂梁中间跨的剪力影响线。 A B FP=1 FRA l C FRB a b D E d e 1 1 a/l d/l - + b/l + e/l - FQC影响线 中间跨某截面的剪力影响线为

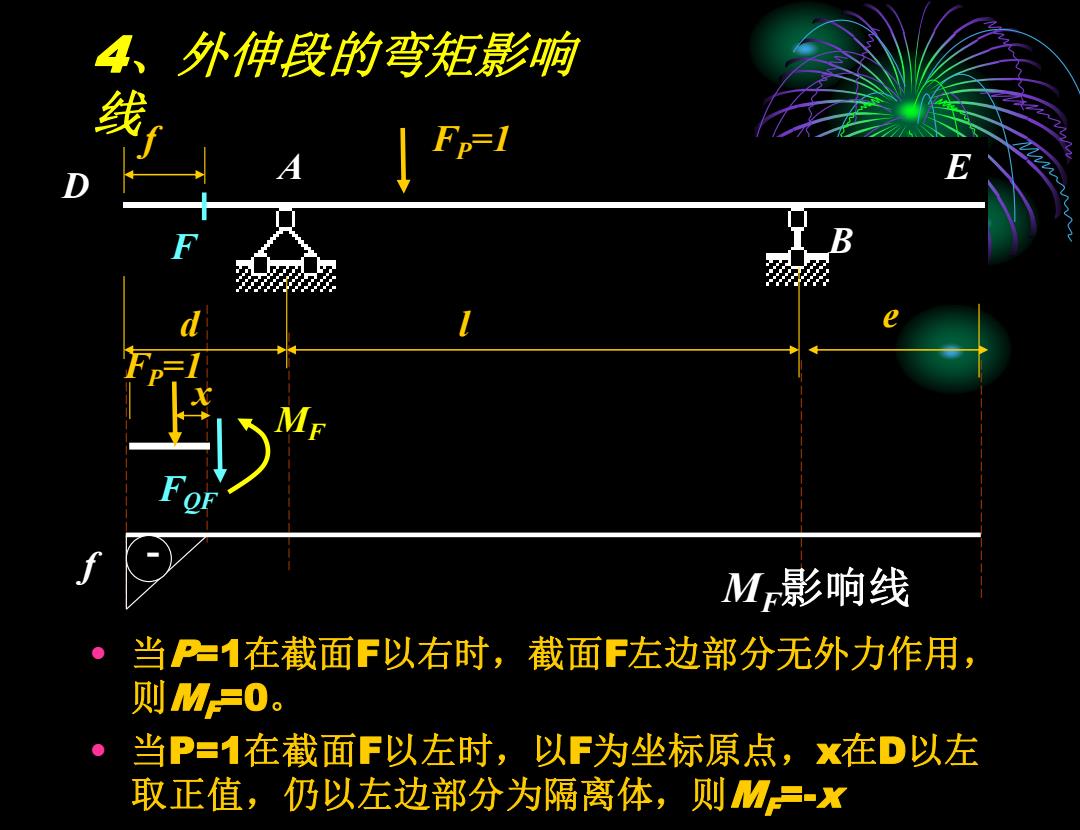

4 外伸段的弯矩影响 线 A B M影响线 当P=1在截面F以右时，截面F左边部分无外力作用， 则M=0。 当P=1在截面F以左时，以F为坐标原点，x在D以左 取正值，仍以左边部分为隔离体，则M-x
4、外伸段的弯矩影响 线 • 当P=1在截面F以右时，截面F左边部分无外力作用， 则MF=0。 • 当P=1在截面F以左时，以F为坐标原点，x在D以左 取正值，仍以左边部分为隔离体，则MF=-x A B FP=1 l D E d e F f - f MF影响线 MF FP=1 x FQF

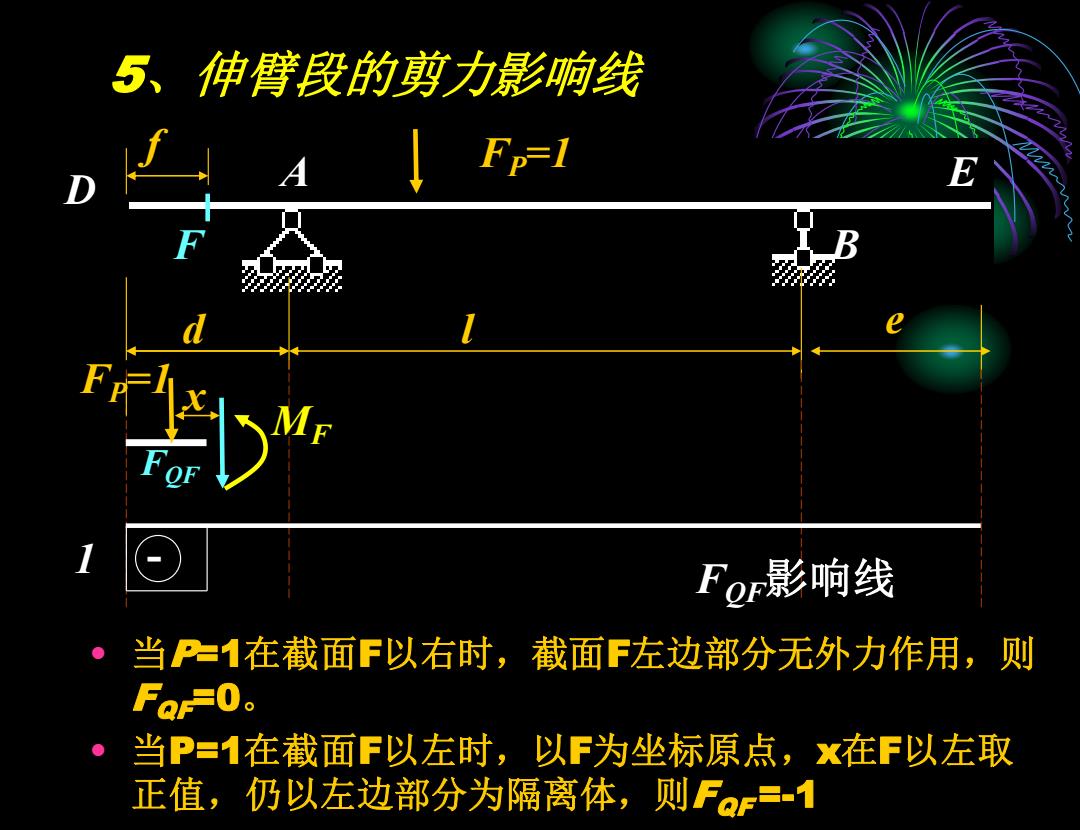

5、伸臂段的剪力影响线 A FFI B For影响线 当P=1在截面F以右时，截面F左边部分无外力作用，则 Fa-0。 当P=1在截面F以左时，以F为坐标原点，x在F以左取 正值，仍以左边部分为隔离体，则FaF=-1
5、伸臂段的剪力影响线 A B FP=1 l D E d e F f 1 - FQF影响线 FP=1 x FQF MF • 当P=1在截面F以右时，截面F左边部分无外力作用，则 FQF=0。 • 当P=1在截面F以左时，以F为坐标原点，x在F以左取 正值，仍以左边部分为隔离体，则FQF =-1
6、支座处剪力影响线Q左、FA右 Fp=1 吸 d FRA F B e FP-1在A右时，FA左0FgA左影响线 Fp=1在A左时，FQA左-1 Fp=1在A右时， FoA右FR=(xLFA右影响线 Fp=I在A左时，FQA右FRB-xM 清考虑FaB左、FaB方的作法
6、支座处剪力影响线FQA左、FQA右 • 请考虑FQB左、FQB右的作法。 A B FP=1 FRA l FRB D E d e - 1 FQA左影响线 - + 1 d/l + FQA右影响线 FP=1在A右时， FQA左=0 FP=1在A左时， FQA左=-1 FP=1在A右时， FQA右=FRA= (l-x)/l FP=1在A左时， FQA右=- FRB= -x/l
