第六章 静定桁架和组合 结构
第 六 章 静定桁架和组合 结构

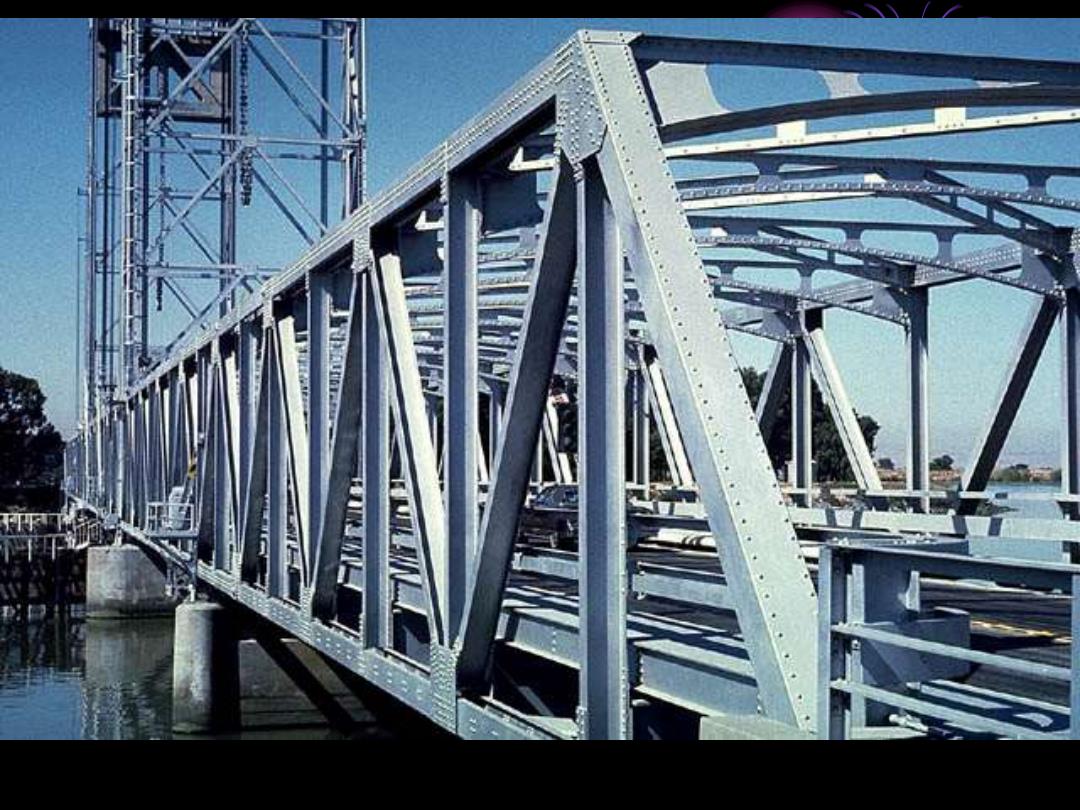

§6-1 桁架的特点和组成分类 一、计算简图及受力特性 1、计算简图 实际结构 计算简图
一、计算简图及受力特性 1、计算简图 实 际 结 构 计 算 简 图 §6-1 桁架的特点和组成分类
t
8

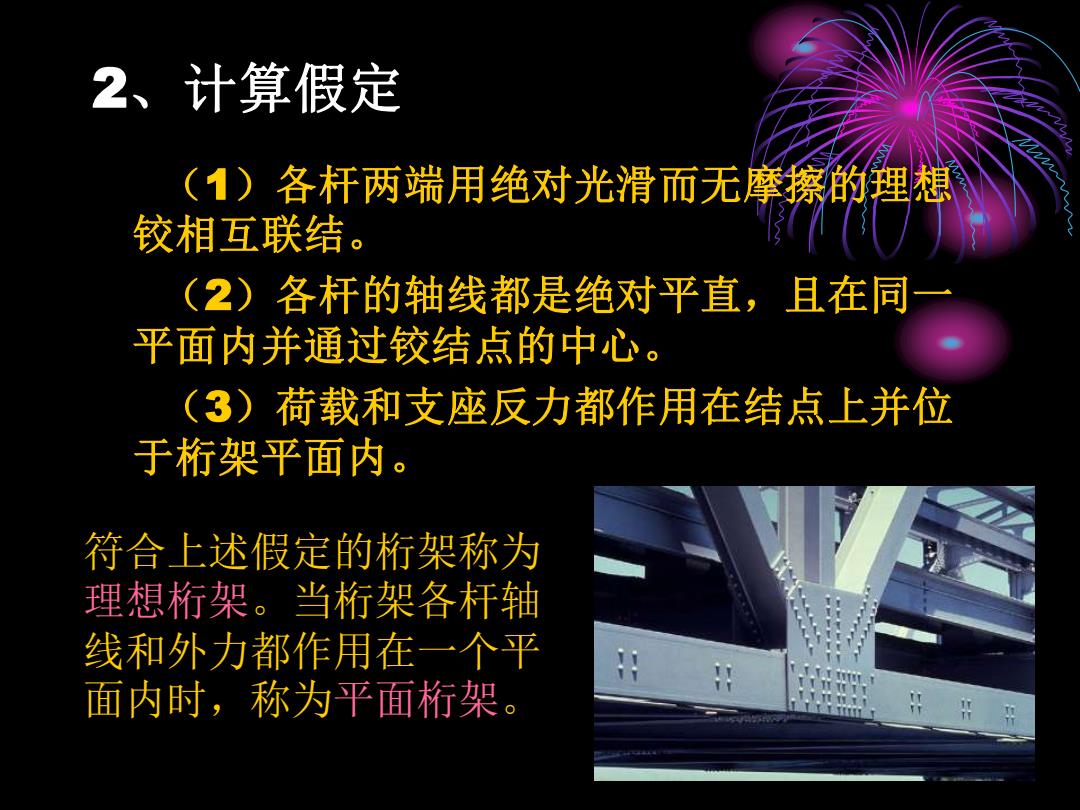

2、计算假定 (1)各杆两端用绝对光滑而无摩擦的理想 铰相互联结。 (2)各杆的轴线都是绝对平直，且在同 平面内并通过铰结点的中心。 (3)荷载和支座反力都作用在结点上并位 于桁架平面内。 符合上述假定的桁架称为 理想桁架。当桁架各杆轴 线和外力都作用在一个平 面内时，称为平面桁架 8
2、计算假定 （1）各杆两端用绝对光滑而无摩擦的理想 铰相互联结。 （2）各杆的轴线都是绝对平直，且在同一 平面内并通过铰结点的中心。 （3）荷载和支座反力都作用在结点上并位 于桁架平面内。 符合上述假定的桁架称为 理想桁架。当桁架各杆轴 线和外力都作用在一个平 面内时，称为平面桁架
