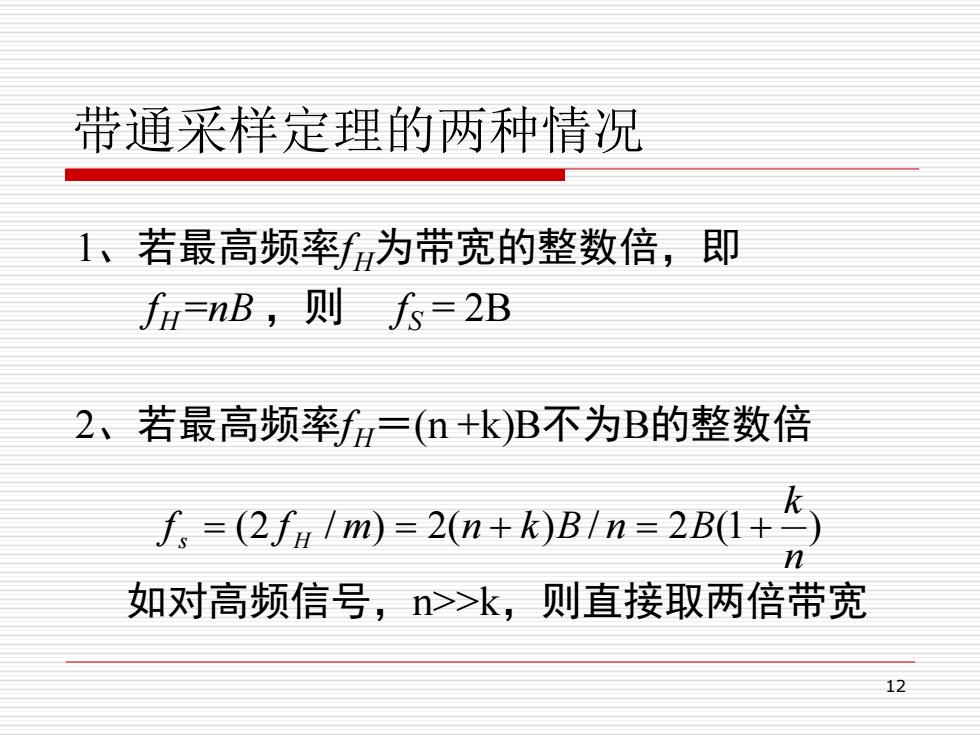

带通采样定理的两种情况 1、若最高频率为带宽的整数倍，即 fH=nB,则人5=2B 2、若最高频率=(n+k)B不为B的整数倍 /=2/m)=2n+kB1n=2BI+S 如对高频信号，>>k,则直接取两倍带宽 12
12 带通采样定理的两种情况 1、若最高频率fH为带宽的整数倍，即 fH =nB ，则 fS = 2B 2、若最高频率fH ＝(n +k)B不为B的整数倍 如对高频信号，n>>k，则直接取两倍带宽 (2 / ) 2( ) / 2 (1 ) n k f s = f H m = n + k B n = B +
1 3B 2B n=1 n=2 龙=3 .n=4 n=5! n-6 n=7 B 2B 3B 4B SB 6B 7B 8B 实际中应用广泛的高频窄带信号，如南京音乐台的 105.8M旧z信号，带宽为180KHz,那么采样速率为？ n=587,k=7/9,n>>k,所以可以简单取两倍带 宽为采样速率，即采样速率为360KHz。 13
13 实际中应用广泛的高频窄带信号，如南京音乐台的 105.8MHz信号，带宽为180KHz，那么采样速率为？ n ＝ 587， k = 7/9, n >>k, 所以可以简单取两倍带 宽为采样速率，即采样速率为360KHz

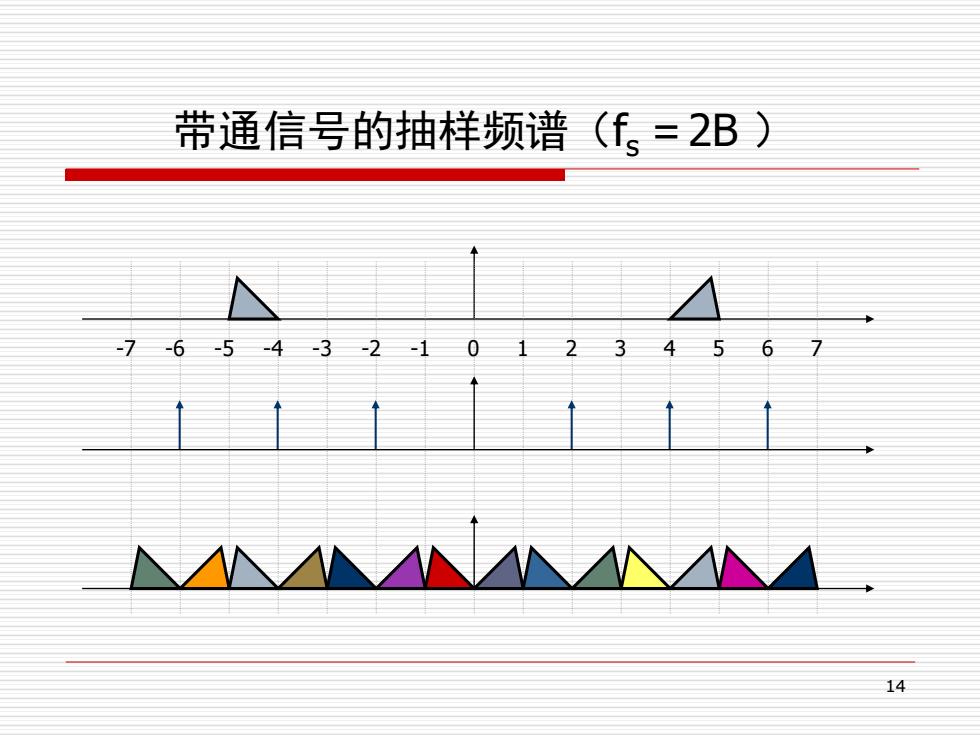

带通信号的抽样频谱（仟，=2B)） 7-6-5-4-3-2-101234567 14
14 带通信号的抽样频谱（fs ＝2B ） -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7
§8-2脉冲编码调制(PCM) 信源 发送设备 信道 接收设备 信宿 A/D 调制 解调长D/A 抽样 量化 编码 解码 LPF 15
15 §8-2 脉冲编码调制（PCM） 信源 发送设备 信道 接收设备 信宿 A/D 调制 解调 D/A 抽样 量化 编码 解码 LPF
PCM信号形成示意图 4.38 524 量化电平数 M=8 22m 2.91 T 16
16 PCM信号形成示意图
