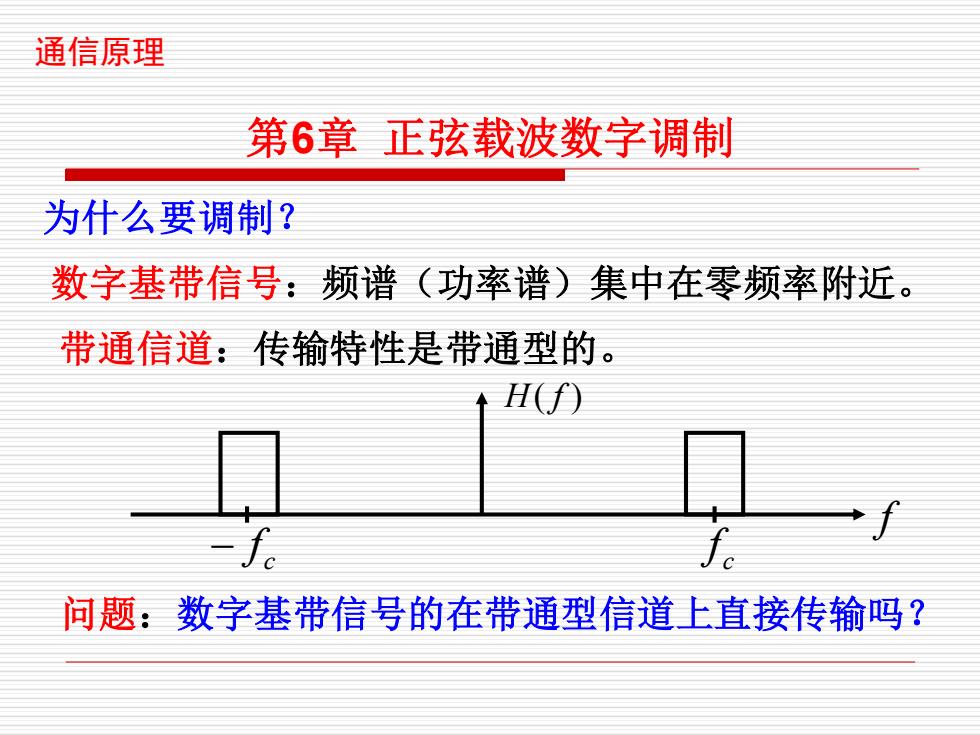

通信原理 第6章正弦载波数字调制 为什么要调制？ 数字基带信号：频谱（功率谱）集中在零频率附近。 带通信道：传输特性是带通型的。 H(f）) 问题：数字基带信号的在带通型信道上直接传输吗？
通信原理 第6章 正弦载波数字调制 为什么要调制？ 数字基带信号：频谱（功率谱）集中在零频率附近。 带通信道：传输特性是带通型的。 c f c − f H( f ) f 问题：数字基带信号的在带通型信道上直接传输吗？
第6章正弦载波数字调制 X(f) H(f) →fHz) 2000 5000 10000 基带信号 带通信道 输出信号为0 要使信号通过信道，必须在传输前对信号频谱进行搬 移，搬移到信道的通带范围内，这种信号频谱的搬移 过程称为调制，接收端频信号频谱反搬移的过程称为 解调
f(Hz) 2000 1 X(f) 5000 10000 1 H(f) 基带信号 带通信道 第6章 正弦载波数字调制 输出信号为0 要使信号通过信道，必须在传输前对信号频谱进行搬 移，搬移到信道的通带范围内，这种信号频谱的搬移 过程称为调制，接收端频信号频谱反搬移的过程称为 解调
第6章正弦载波数字调制 X(f) 2K-0+xf+月 modulation 2000 f X(f) demodulation 千 3400 调制实现方法：用基带信号控制载波的某个参量
2000 1 X(f) fc -fc modulation fc -fc 3400 1 X(f) demodulation [ ( ) ( )] 2 1 c c X f − f + X f + f 调制实现方法：用基带信号控制载波的某个参量。 第6章 正弦载波数字调制
第6章正弦载波数字调制 根据基带信号的不同，调制分为： 数字调制：基带信号为数字信号 模拟调制：基带信号为模拟信号 根据所用载波的不同，调制有： 正弦载波调制：载波为正弦信号 脉冲调制：载波为脉冲信号 注：没有特别指明，载波均为正弦信号。 本章介绍的是数字正弦载波调制，简称数字调制
根据基带信号的不同，调制分为： 数字调制：基带信号为数字信号 模拟调制：基带信号为模拟信号 根据所用载波的不同，调制有： 正弦载波调制：载波为正弦信号 脉冲调制：载波为脉冲信号 注：没有特别指明，载波均为正弦信号。 本章介绍的是数字正弦载波调制，简称数字调制。 第6章 正弦载波数字调制
第6章正弦载波数字调制 数字正弦载波调制：即用数字基带信号去控制正弦波 的某个参量，以达到数字基带信号频谱般移的目的。 基本的数字调制方式： 数字振幅调制(ASK)：数字基带信号控制载波振幅 数字频率调制(F$K)：数字基带信号控制载波频率 数字相位调制(PSK)：数字基带信号控制载波相位 数字基带信号可以同时控制载波的若干个参数
数字正弦载波调制：即用数字基带信号去控制正弦波 的某个参量，以达到数字基带信号频谱般移的目的。 基本的数字调制方式： 数字振幅调制（ASK）：数字基带信号控制载波振幅 数字频率调制（FSK）：数字基带信号控制载波频率 数字相位调制（PSK）：数字基带信号控制载波相位 数字基带信号可以同时控制载波的若干个参数。 第6章 正弦载波数字调制
