通信原理 第5章数字基带传输系统 数字基带传输系统：不使用调制和解调装置而直接 传输数字基带信号的系统。 数字基带信号：频谱集中在零频附近的数字信号 特点 (1)信号是数字的并且是低通型的 (2）)系统的传递特性也是低通型的
通信原理 第5章 数字基带传输系统 数字基带传输系统：不使用调制和解调装置而直接 传输数字基带信号的系统。 数字基带信号：频谱集中在零频附近的数字信号 特点： （1）信号是数字的并且是低通型的 （2）系统的传递特性也是低通型的

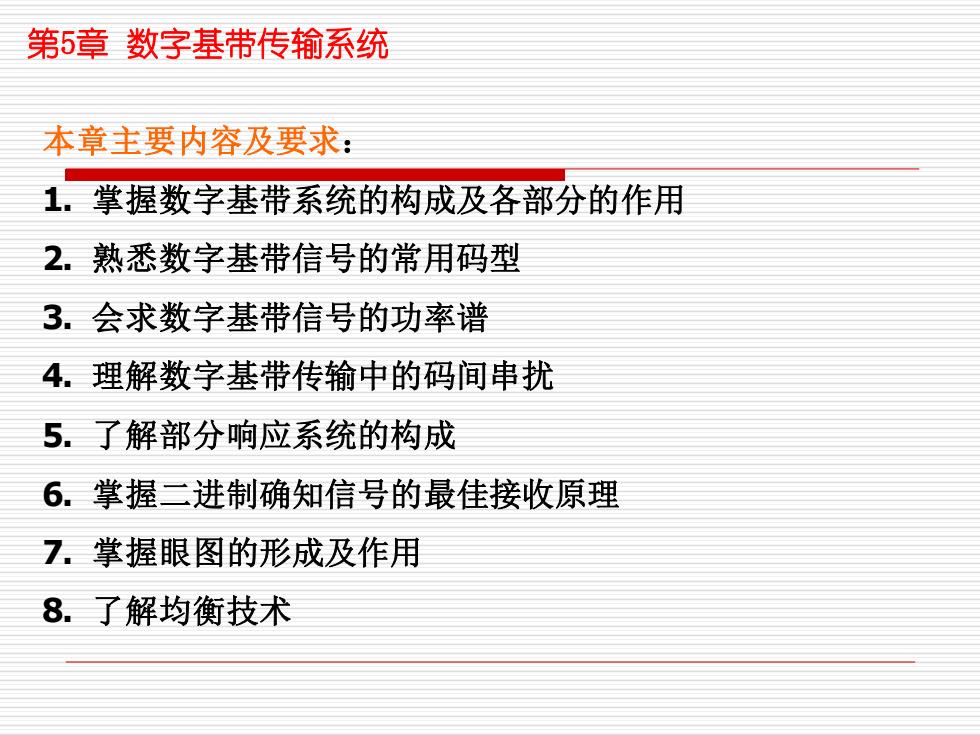

第5章数字基带传输系统 本章主要内容及要求： 1.掌握数字基带系统的构成及各部分的作用 2.熟悉数字基带信号的常用码型 3.会求数字基带信号的功率谱 4.理解数字基带传输中的码间串扰 5.了解部分响应系统的构成 6.掌握二进制确知信号的最佳接收原理 7.掌握眼图的形成及作用 8.了解均衡技术
第5章 数字基带传输系统 本章主要内容及要求： 1. 掌握数字基带系统的构成及各部分的作用 2. 熟悉数字基带信号的常用码型 3. 会求数字基带信号的功率谱 4. 理解数字基带传输中的码间串扰 5. 了解部分响应系统的构成 6. 掌握二进制确知信号的最佳接收原理 7. 掌握眼图的形成及作用 8. 了解均衡技术
第5章数字基带传输系统 5.1概述 、数字基带传输系统的构成 输出 码型变换 发送 接收 抽样 元 滤波器 信道 滤波器 判决 再 cp 定时脉冲 噪声n(t) 同步提 信道信号形成器 取电路 数字基带传输系统方框图
第5章 数字基带传输系统 5.1 概述 一、数字基带传输系统的构成 发 送 滤波器 抽 样 判 决 码 元 再 生 接 收 滤波器 信道 同步提 取电路 噪声n(t) cp 输出 定时脉冲 数字基带传输系统方框图 码型变换 信道信号形成器
51概述 二、各部分的作用 信道信号形成器：用来产生适合于信道传输的基带信 号。包括码型变换和波形变换。 信道：是允许基带信号通过的低通型媒质。如电缆 等有线信道。 接收滤波器：滤除噪声等干扰，并纠正信道畸变 （均衡)。 抽样判决器和码元再生：在噪声背景下判定并再生 基带信号
5.1 概述 二、各部分的作用 信道信号形成器：用来产生适合于信道传输的基带信 号。包括码型变换和波形变换。 信道：是允许基带信号通过的低通型媒质。如电缆 等有线信道。 接收滤波器：滤除噪声等干扰，并纠正信道畸变 （均衡）。 抽样判决器和码元再生：在噪声背景下判定并再生 基带信号
基带传输系统各点的波形 口基带系统的各点波形示意图 输入信号 a 0 0 码型变换后 b 传输的波形 信道输出 d 接收滤波输出 位定时脉冲 恢复的信息 0 0 0 错误码元
基带传输系统各点的波形 基带系统的各点波形示意图 (a) 1 0 1 1 0 0 1 (d ) (c) (b) 1 0 1 1 0 0 0 ( f ) (e) ( g ) t 输入信号 码型变换后 传输的波形 信道输出 接收滤波输出 位定时脉冲 恢复的信息 错误码元
