绪论 典型数字通信系统 信源 发送设备 信道 接收设备 信宿 A/D 调制三 解调长DA 抽样 量化 编码 解码 LPF
2 抽样 量化 编码 解码 LPF A/D 调制 解调 D/A 绪论 典型数字通信系统 信源 发送设备 信道 接收设备 信宿
第8章 模拟信号的数字传输 目 §8-1抽样定理 ▣ §8-2脉冲编码调制(PCM) §8-3自适应脉冲编码调制(ADPCM） 目 §8-4增量调制系统（△M) §8-5时分复用和多路数字电话系统 3
3 第8章 模拟信号的数字传输 §8-1 抽样定理 §8-2 脉冲编码调制(PCM) §8-3 自适应脉冲编码调制(ADPCM) §8-4 增量调制系统(∆M) §8-5 时分复用和多路数字电话系统
§8-1抽样定理 低通信号的均匀抽样定理 一个频带限制在0到/以内的低通信号x(), 如果以≥2的抽样速率进行均匀抽样， 则x()可以有抽样后的信号完全确定。 最小抽样速率∫=2fH称为奈奎斯特速率， 最大抽样时间间隔1/2fH称为奈奎斯特间隔

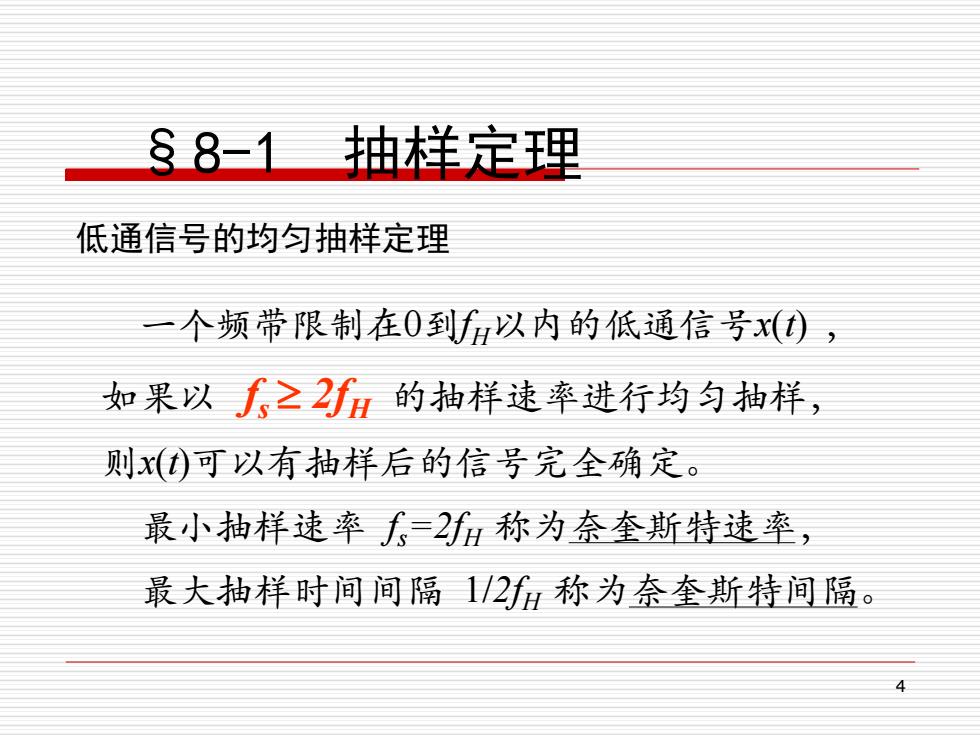

4 低通信号的均匀抽样定理 §8-1 抽样定理 一个频带限制在0到fH以内的低通信号x(t) ， 如果以 fs 2fH 的抽样速率进行均匀抽样， 则x(t)可以有抽样后的信号完全确定。 最小抽样速率 f s =2fH 称为奈奎斯特速率， 最大抽样时间间隔 1/2fH 称为奈奎斯特间隔
理想抽样与信号的恢复 m(t) × m() m)） 低通 m() 滤波器 G(④ (b) (a) 5

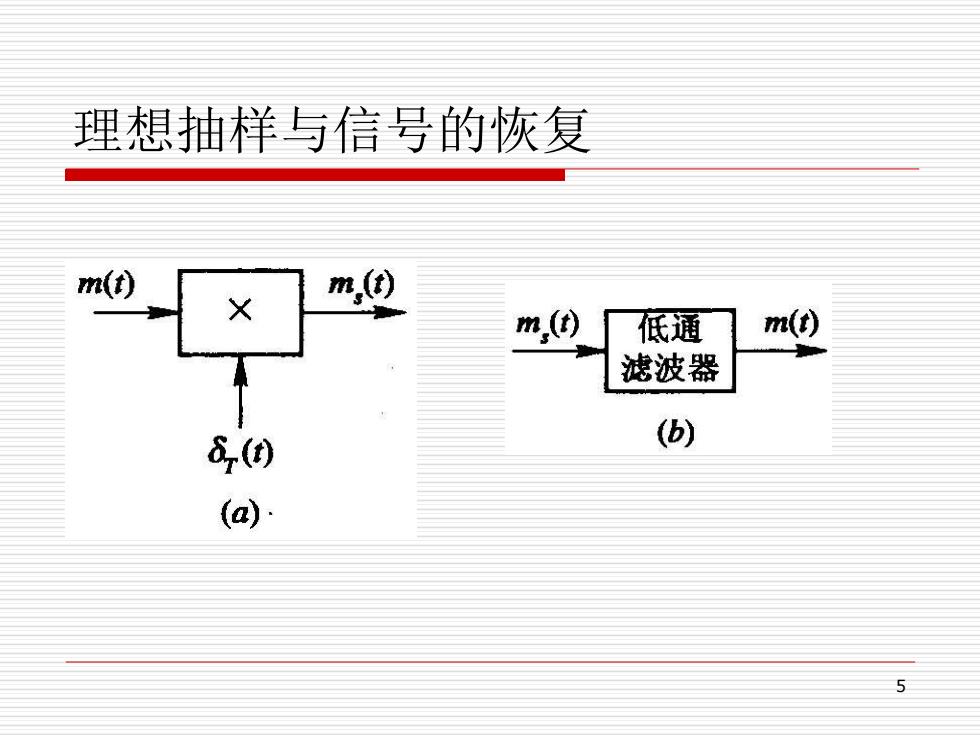

5 理想抽样与信号的恢复
理想低通抽样的频谱函数图 () M(@) → -OO OH (a) (b) 6(a) 7 (c) (d④ m(t) 4M(®⊙) △△ (e) )

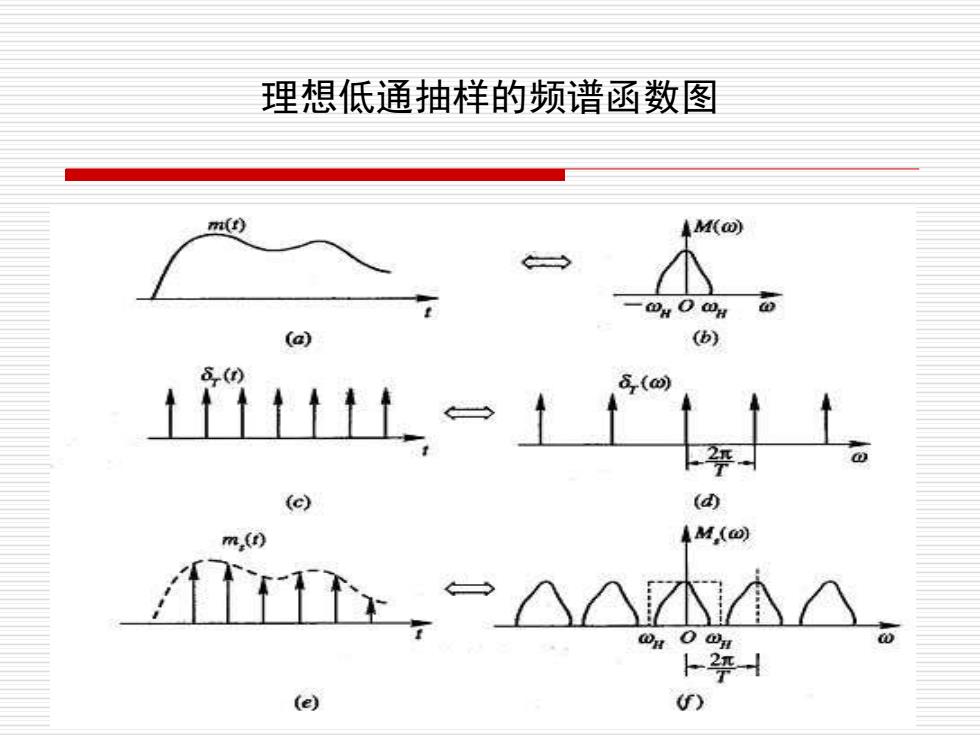

6 理想低通抽样的频谱函数图
