第9章差错控制编码 9.1概述 9.2信道编码的基本概念 9.3常用的简单编码 9.4线性分组码 9.5循环码 9.6卷积码 9.7m序列

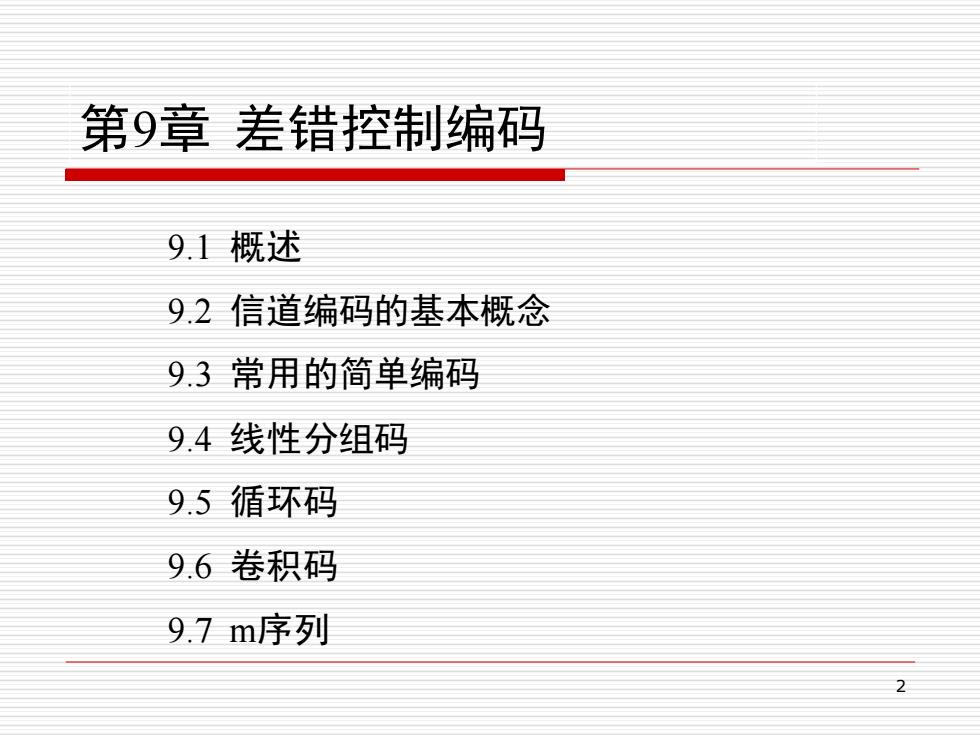

2 第9章 差错控制编码 9.1 概述 9.2 信道编码的基本概念 9.3 常用的简单编码 9.4 线性分组码 9.5 循环码 9.6 卷积码 9.7 m序列
§91信道编码概述 典型的数字通信系统 信源 信源编码 信道编码 调制 信道 信宿 信源译码 信道译码 解调 两种编码 信源编码：提高有效性 信道编码：提高可靠性 3
3 §9-1 信道编码概述 两种编码: ◼信源编码: 提高有效性 ◼信道编码: 提高可靠性 信源 信源编码 信道编码 调制 信道 信宿 信源译码 信道译码 解调 典型的数字通信系统
信道编码原理 编码的原理：使不带规律性或规律性不强的原始数字信 号变为带上规律性或加强了规律性的数字信号， 利用这些规律性可以发现或纠正错误。 编码的方法：对原信息进行变换，加入附加信息（即监督码）。 编码的本质：增加冗余度，牺牲有效性以提高可靠性。 例：(4,1)重复码 0:0000 1上：1日
4 编码的原理：使不带规律性或规律性不强的原始数字信 号变为带上规律性或加强了规律性的数字信号， 利用这些规律性可以发现或纠正错误。 信道编码原理 编码的本质：增加冗余度，牺牲有效性以提高可靠性。 编码的方法：对原信息进行变换，加入附加信息(即监督码)。 例: (4,1)重复码 0: 0000 1: 1111
差错及信道分类 随机错误：零星分布的错误 突发错误：集中出现的错误 随机信道：以随机错误为主 突发信道：以突发错误为主 混合信道：两种错误均较明显 对错误的处理方式：检错，纠错 5
5 差错及信道分类 随机错误：零星分布的错误 突发错误：集中出现的错误 突发信道：以突发错误为主 随机信道：以随机错误为主 混合信道：两种错误均较明显 对错误的处理方式：检错，纠错
差错控制的工作方式 前向纠错 纠错码 发端 收端 FEC 重发检错 检错码 发端 收端 ARQ 判决信号 信息反馈 信息信号 发端 收端 F 信息信号 混合纠错 检错和纠错码 发端 收端 HEC 判决信号 6
6 差错控制的工作方式 前向纠错 发端 收端 FEC 纠错码 发端 收端 重发检错 ARQ 检错码 判决信号 发端 收端 信息反馈 IF 信息信号 信息信号 发端 收端 混合纠错 HEC 检错和纠错码 判决信号
