第7章同步原理 §7.1概述 §7.2载波同步 §7.3 位同步 §7.4群同步
2 第7章 同步原理 § 7.1 概述 § 7.2 载波同步 § 7.3 位同步 § 7.4 群同步

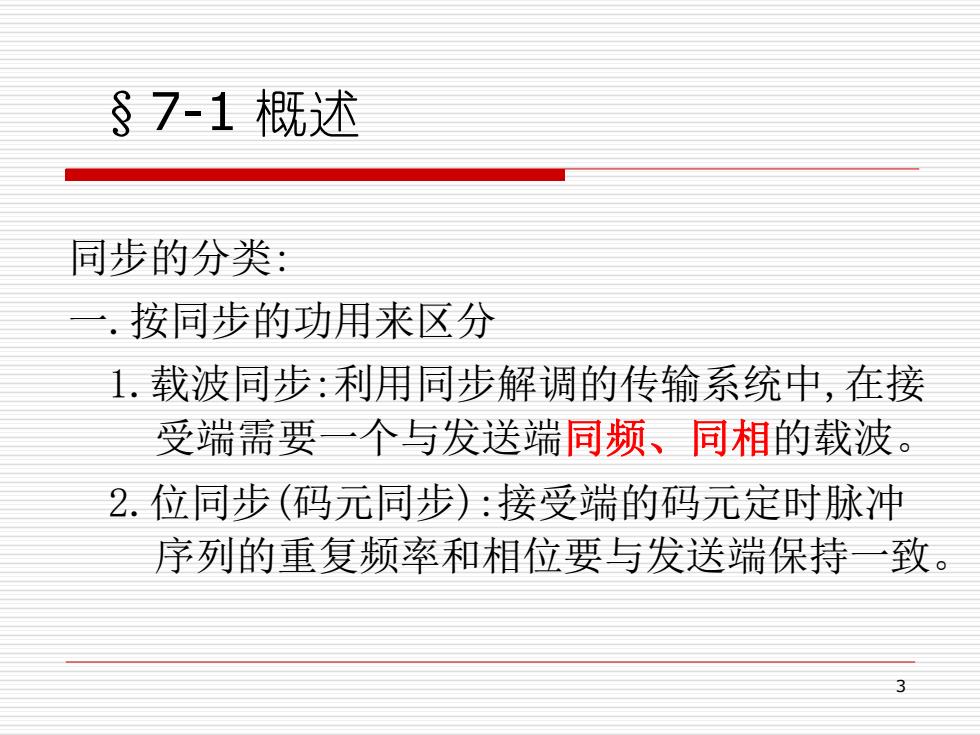

§7-1概述 同步的分类： 一.按同步的功用来区分 1.载波同步：利用同步解调的传输系统中，在接 受端需要一个与发送端同频、同相的载波。 2.位同步（码元同步）：接受端的码元定时脉冲 序列的重复频率和相位要与发送端保持一致
3 §7-1 概述 同步的分类: 一.按同步的功用来区分 1.载波同步:利用同步解调的传输系统中,在接 受端需要一个与发送端同频、同相的载波。 2.位同步(码元同步):接受端的码元定时脉冲 序列的重复频率和相位要与发送端保持一致
3.群同步（帧同步）：为把若干字组成的句或 段加以区分而插入的的起止码称为群同步。 4.网同步：为使数字通信网有一个统一的时 间节拍标准而进行的同步
4 3.群同步(帧同步)：为把若干字组成的句或 段加以区分而插入的的起止码称为群同步。 4.网同步：为使数字通信网有一个统一的时 间节拍标准而进行的同步
按传输同步信息方式的不同来区分 1.外同步：由发送端发送专门的同步信息。 2.自同步：设法从信息中提取同步信息。 5
5 二.按传输同步信息方式的不同来区分 1.外同步:由发送端发送专门的同步信息。 2.自同步:设法从信息中提取同步信息

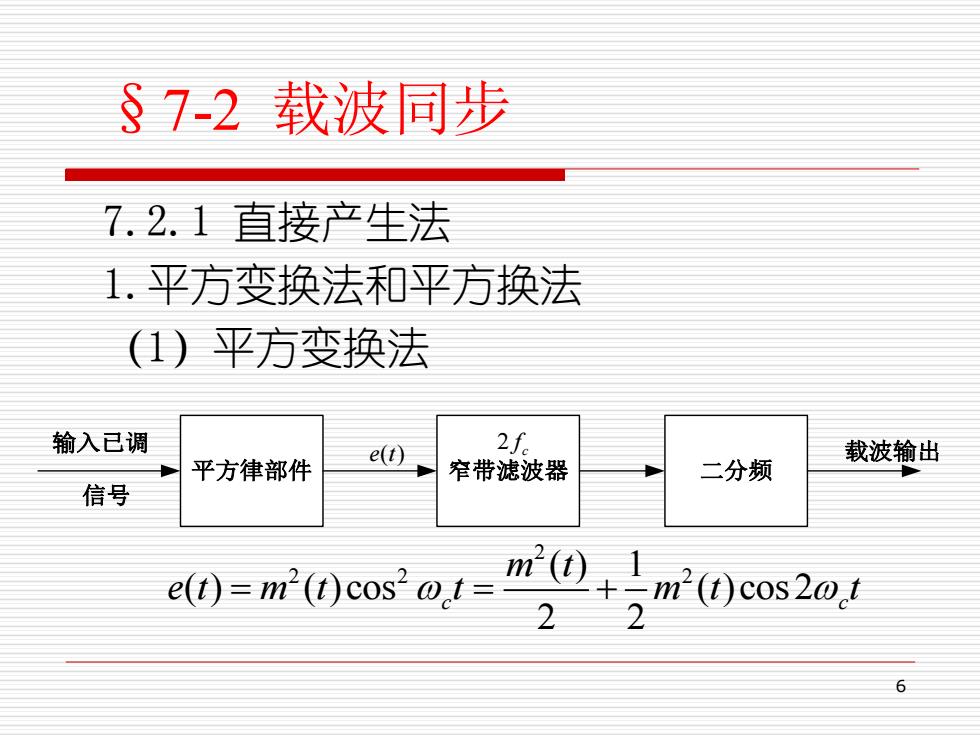

§7-2载波同步 7.2.1直接产生法 1.平方变换法和平方换法 ()平方变换法 输入已调 2f. 载波输出 平方律部件 e0) 窄带滤波器 二分频 信号 e(t)=m(t)cos @t= ㎡0+m2(0cos2o则 22
6 7.2.1 直接产生法 1.平方变换法和平方换法 （1）平方变换法 平方律部件 窄带滤波器 二分频 输入已调 信号 e t( ) 2 f c 载波输出 2 2 2 2 ( ) 1 ( ) ( )cos ( )cos 2 2 2 c c m t e t m t t m t t = = + §7-2 载波同步
