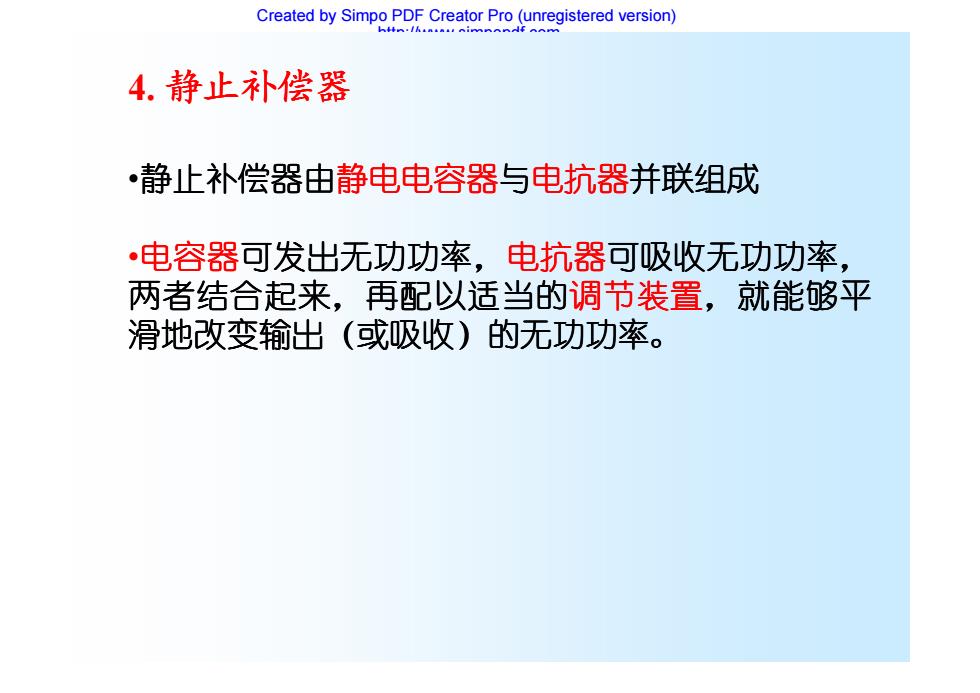

Created by Simpo PDF Creator Pro(unregistered version) 4.静止补偿器 •静止补偿器由静电电容器与电抗器并联组成 电容器可发出无功功率，电抗器可吸收无功功率， 两者结合起来，再配以适当的调节装置，就能够平 滑地改变输出（或吸收）的无功功率
Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com •静止补偿器由静电电容器与电抗器并联组成 •电容器可发出无功功率，电抗器可吸收无功功率， 两者结合起来，再配以适当的调节装置，就能够平 滑地改变输出（或吸收）的无功功率。 4. 静止补偿器

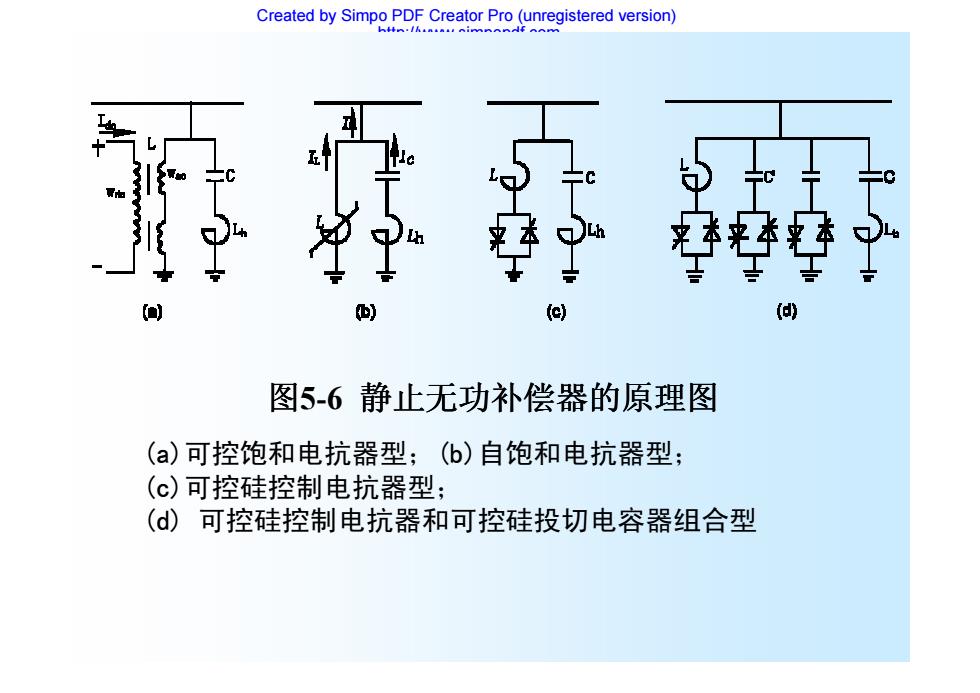

Created by Simpo PDF Creator Pro(unregistered version) h特n.himnondf oo 话 色) (c) d 图5-6静止无功补偿器的原理图 (a)可控饱和电抗器型；(b)自饱和电抗器型； (c)可控硅控制电抗器型； (d)可控硅控制电抗器和可控硅投切电容器组合型
Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com 图5-6 静止无功补偿器的原理图 (a)可控饱和电抗器型；(b)自饱和电抗器型； (c)可控硅控制电抗器型； (d) 可控硅控制电抗器和可控硅投切电容器组合型

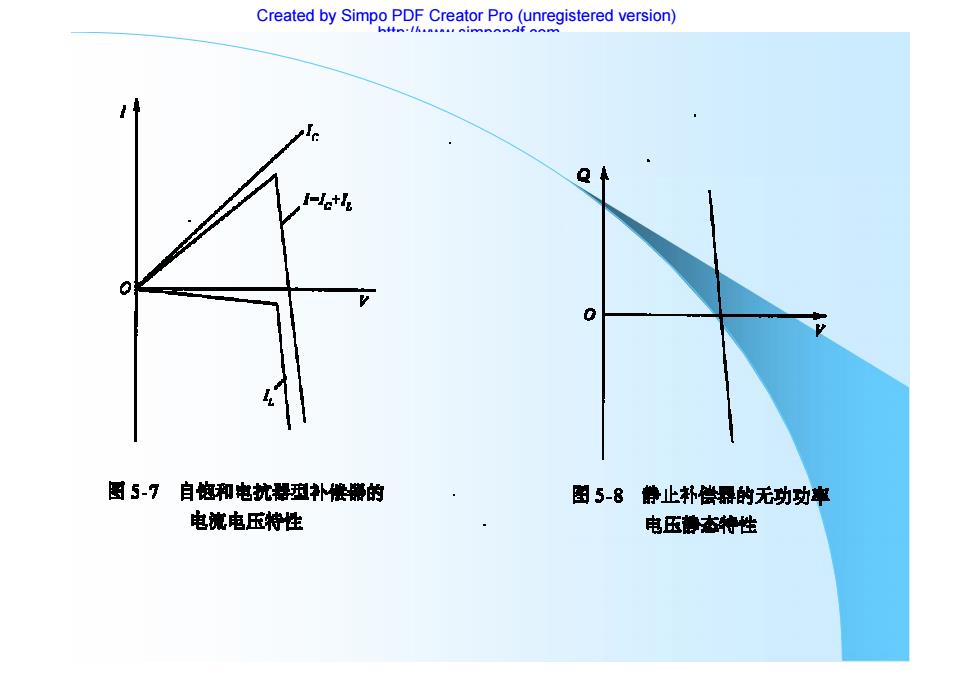

Created by Simpo PDF Creator Pro(unregistered version) n+hanans。nimA问fAA 0 0 图5-7自饱和电抗#共补性的 图5-8静止朴偿器的无动功率 电流电压特性 电压善态特性
Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com

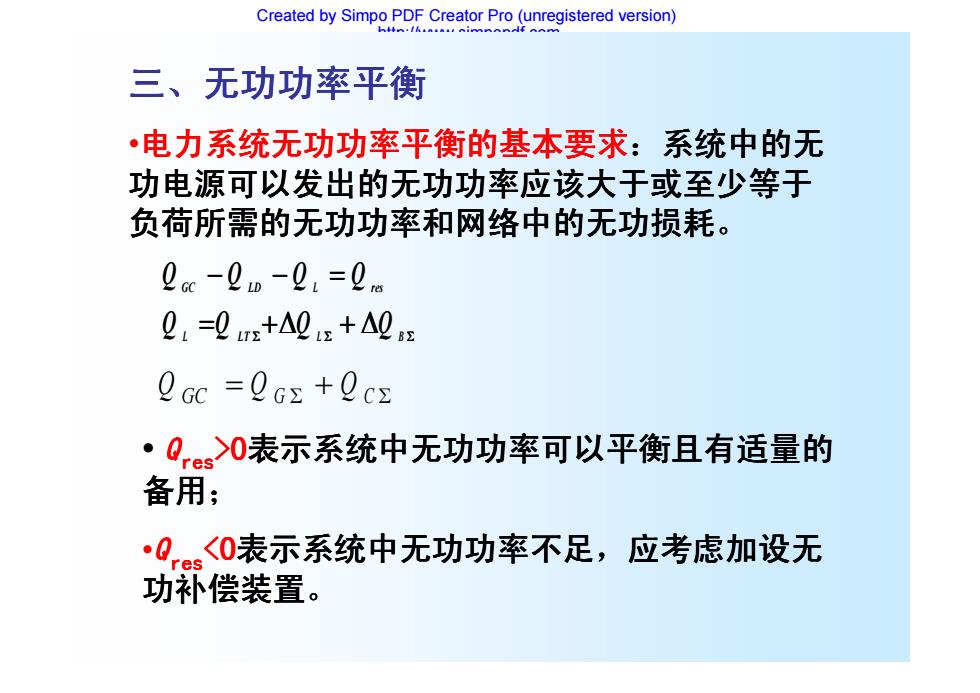

Created by Simpo PDF Creator Pro(unregistered version) h4 n.Ihina西ng网inmA%小fAA 三、无功功率平衡 •电力系统无功功率平衡的基本要求：系统中的无 功电源可以发出的无功功率应该大于或至少等于 负荷所需的无功功率和网络中的无功损耗。 0c-0。-0.=0 0,=lz+0z+△0E 0Gc =0Gx +0cz ·0>0表示系统中无功功率可以平衡且有适量的 备用； •0<0表示系统中无功功率不足，应考虑加设无 功补偿装置
Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com 三、无功功率平衡 •电力系统无功功率平衡的基本要求：系统中的无 功电源可以发出的无功功率应该大于或至少等于 负荷所需的无功功率和网络中的无功损耗。 = S +D S + D S - - = L LT L B GC LD L res Q Q Q Q Q Q Q Q • Q res>0表示系统中无功功率可以平衡且有适量的 备用； •Q res<0表示系统中无功功率不足，应考虑加设无 功补偿装置。 Q GC = Q G S + Q C S

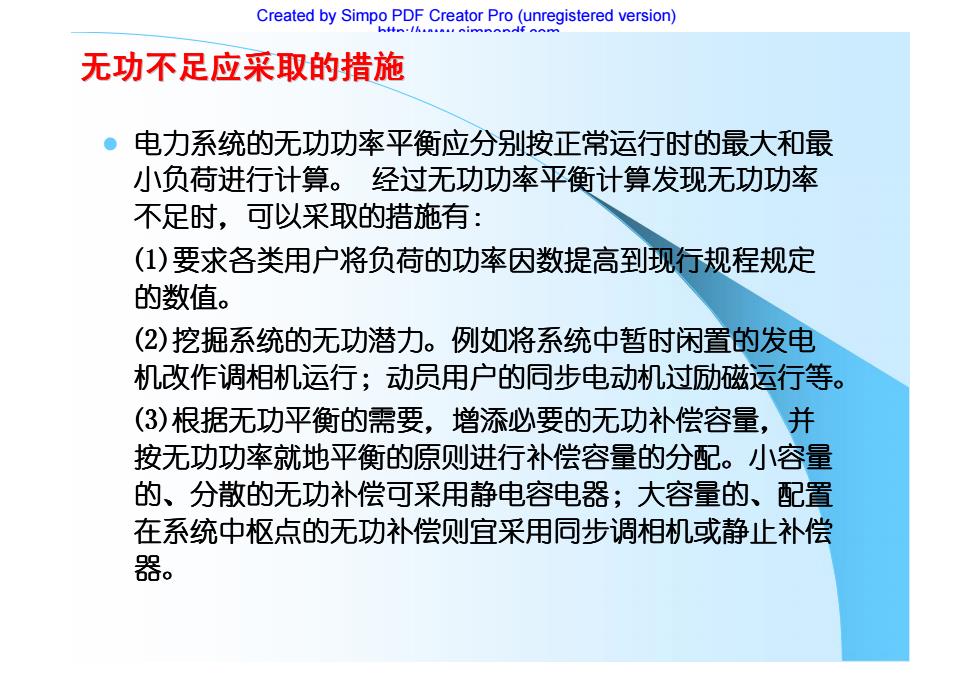

Created by Simpo PDF Creator Pro(unregistered version) 无功不足应采取的措施 el 电力系统的无功功率平衡应分别按正常运行时的最大和最 小负荷进行计算。经过无功功率平衡计算发现无功功率 不足时，可以采取的措施有： (1)要求各类用户将负荷的功率因数提高到现行规程规定 的数值。 (2)挖掘系统的无功潜力。例如将系统中暂时闲置的发电 机改作调相机运行；动员用户的同步电动机过励磁运行等。 (3)根据无功平衡的需要，增添必要的无功补偿容量，并 按无功功率就地平衡的原则进行补偿容量的分配。小容量 的、分散的无功补偿可采用静电容电器，大容量的、配置 在系统中枢点的无功补偿测宜采用同步调相机或静止补偿 器
Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com 无功不足应采取的措施 l 电力系统的无功功率平衡应分别按正常运行时的最大和最 小负荷进行计算。 经过无功功率平衡计算发现无功功率 不足时，可以采取的措施有： (1)要求各类用户将负荷的功率因数提高到现行规程规定 的数值。 (2)挖掘系统的无功潜力。例如将系统中暂时闲置的发电 机改作调相机运行；动员用户的同步电动机过励磁运行等。 (3)根据无功平衡的需要，增添必要的无功补偿容量，并 按无功功率就地平衡的原则进行补偿容量的分配。小容量 的、分散的无功补偿可采用静电容电器；大容量的、配置 在系统中枢点的无功补偿则宜采用同步调相机或静止补偿 器
