Created by Simpo PDF Creator Pro(unregistered version) A·han4西1网气网内年A汽网 发电机在非额定功率因数下运行时可能发出的无功 功率。 Pa y 图5-5发电机的PQ极限

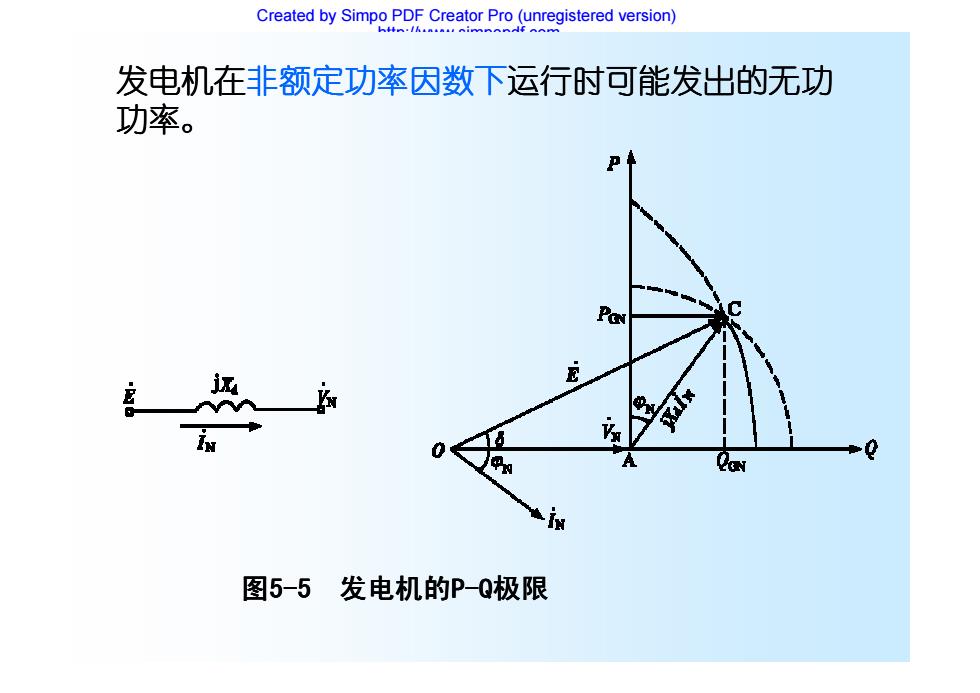

Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com 发电机在非额定功率因数下运行时可能发出的无功 功率。 图5-5 发电机的P-Q极限
Created by Simpo PDF Creator Pro(unregistered version) (1)当发电机低于额定功率因数运行时，能增加 输出的无功功率，但发电机的视在功率因取决于 励磁电流不超过额定值的条件，将低于其额定值。 (2)当发电机高于额定功率因数运行时，励磁电 流不再是限制条件，原动机的机械功率又成了限 制条件。 (3)发电机只有在额定电压、额定电流和额定功 率因数（即运行点C)下运行时视在功率才能达到 额定值，使其容量得到最充分的利用

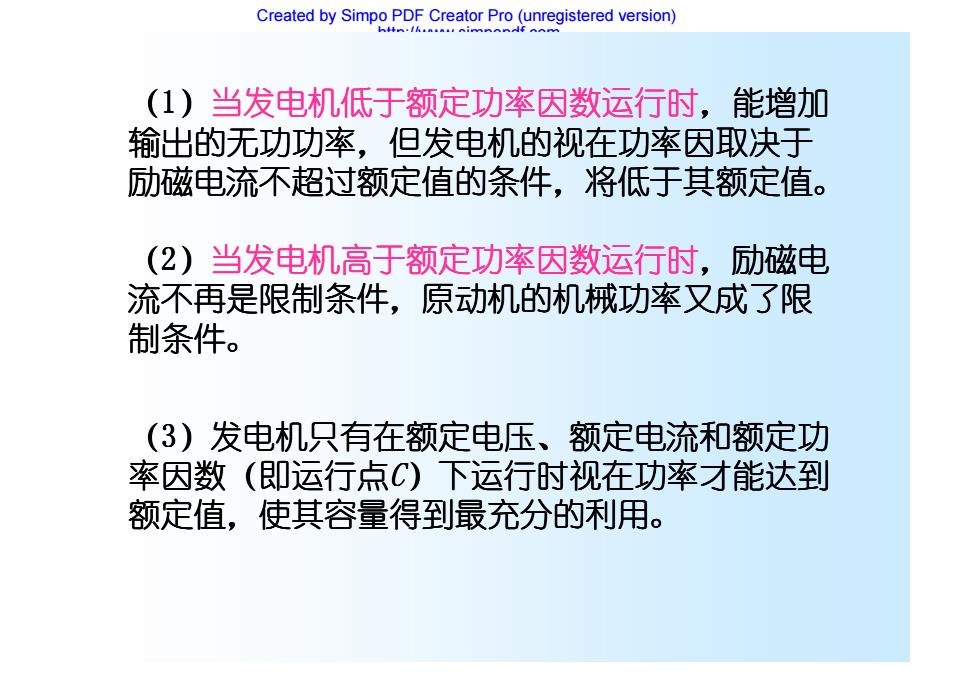

Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com （1）当发电机低于额定功率因数运行时，能增加 输出的无功功率，但发电机的视在功率因取决于 励磁电流不超过额定值的条件，将低于其额定值。 （2）当发电机高于额定功率因数运行时，励磁电 流不再是限制条件，原动机的机械功率又成了限 制条件。 （3）发电机只有在额定电压、额定电流和额定功 率因数（即运行点C）下运行时视在功率才能达到 额定值，使其容量得到最充分的利用
Created by Simpo PDF Creator Pro(unregistered version) h4 .hana西n内inmA%f:AAy 2.同步调相机 ·同步调相机相当于空载运行的同步电动机。 •在过励磁运行时，它向系统供给感性无功功率而起无功 电源的作用，能提高系统电压； 在欠励磁运行时（欠励磁最大容量只有过励磁容量的 (50%~65%)),它从系统吸取感性无功功率而起无功负 荷作用，可降低系统电压。 ·它能根据装设地点电压的数值平滑改变输出（或吸取） 的无功功率，进行电压调节。因而调节性能较好

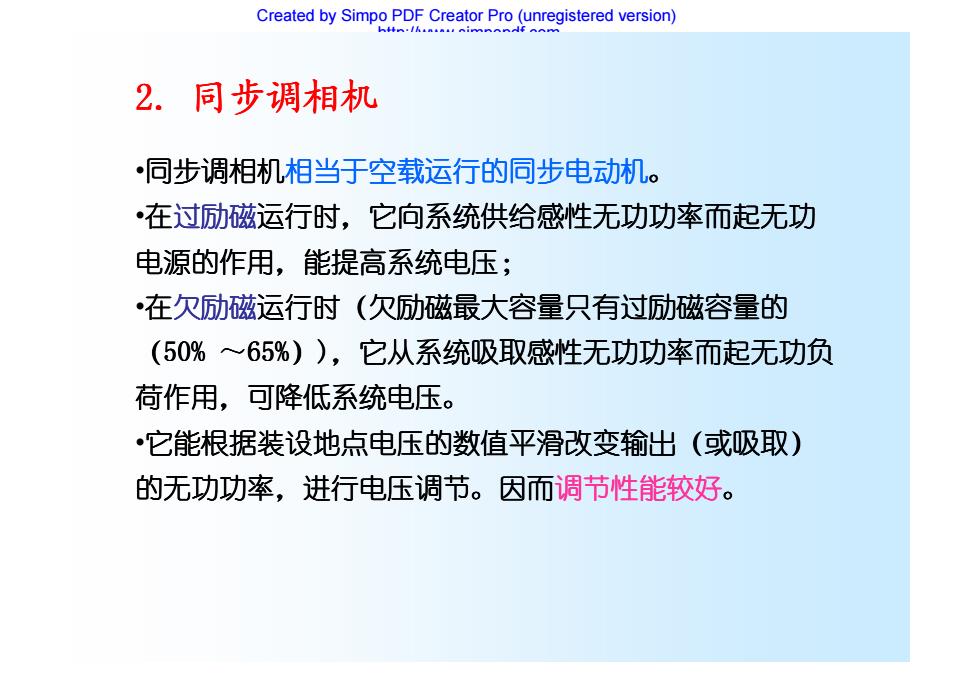

Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com 2. 同步调相机 •同步调相机相当于空载运行的同步电动机。 •在过励磁运行时，它向系统供给感性无功功率而起无功 电源的作用，能提高系统电压； •在欠励磁运行时（欠励磁最大容量只有过励磁容量的 （50% ～65%）)，它从系统吸取感性无功功率而起无功负 荷作用，可降低系统电压。 •它能根据装设地点电压的数值平滑改变输出（或吸取） 的无功功率，进行电压调节。因而调节性能较好

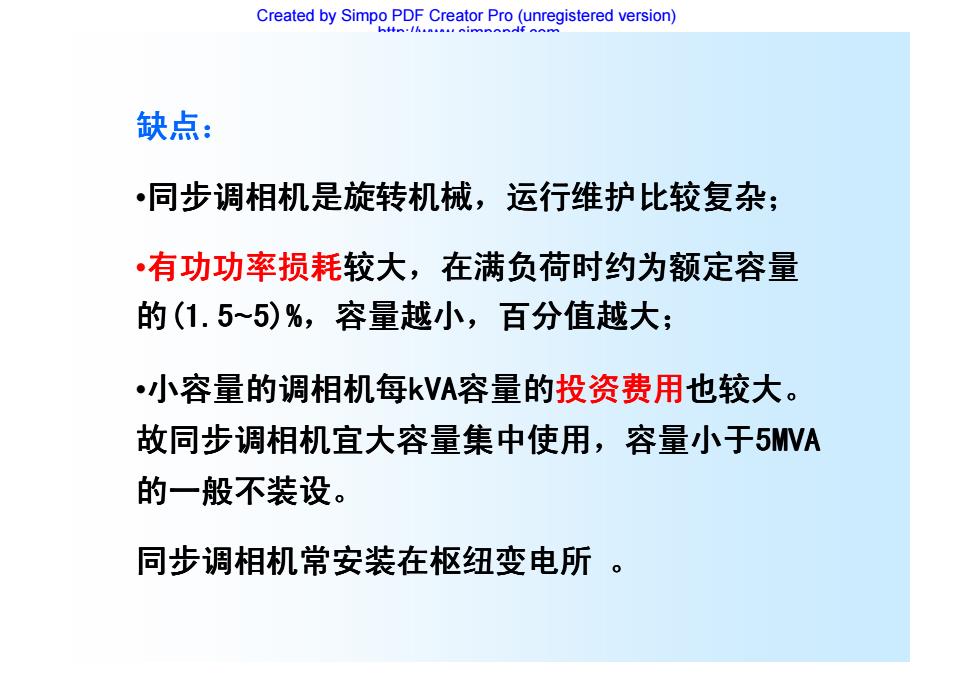

Created by Simpo PDF Creator Pro(unregistered version) 缺点： ·同步调相机是旋转机械，运行维护比较复杂； •有功功率损耗较大，在满负荷时约为额定容量 的(1.5~5)%，容量越小，百分值越大； 小容量的调相机每kVA容量的投资费用也较大。 故同步调相机宜大容量集中使用，容量小于5MNA 的一般不装设。 同步调相机常安装在枢纽变电所
Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com 缺点： •同步调相机是旋转机械，运行维护比较复杂； •有功功率损耗较大，在满负荷时约为额定容量 的(1.5~5)%，容量越小，百分值越大； •小容量的调相机每kVA容量的投资费用也较大。 故同步调相机宜大容量集中使用，容量小于5MVA 的一般不装设。 同步调相机常安装在枢纽变电所
Created by Simpo PDF Creator Pro(unregistered version) A▣A&na有。内i内%网%长·AA 3.静电电容器 ·静电电容器可按三角形和星形接法连接在变电所母 线上。它供给的无功功率Q值与所在节点电压的平方 成正比，即 Q c=V 21Xc ·缺点：电容器的无功功率调节性能比较差。 ·优点：静电电容器的装设容量可大可小，既可集中 使用，又可以分散安装。且电容器每单位容量的投 资费用较小，运行时功率损耗亦较小，维护也较方 便

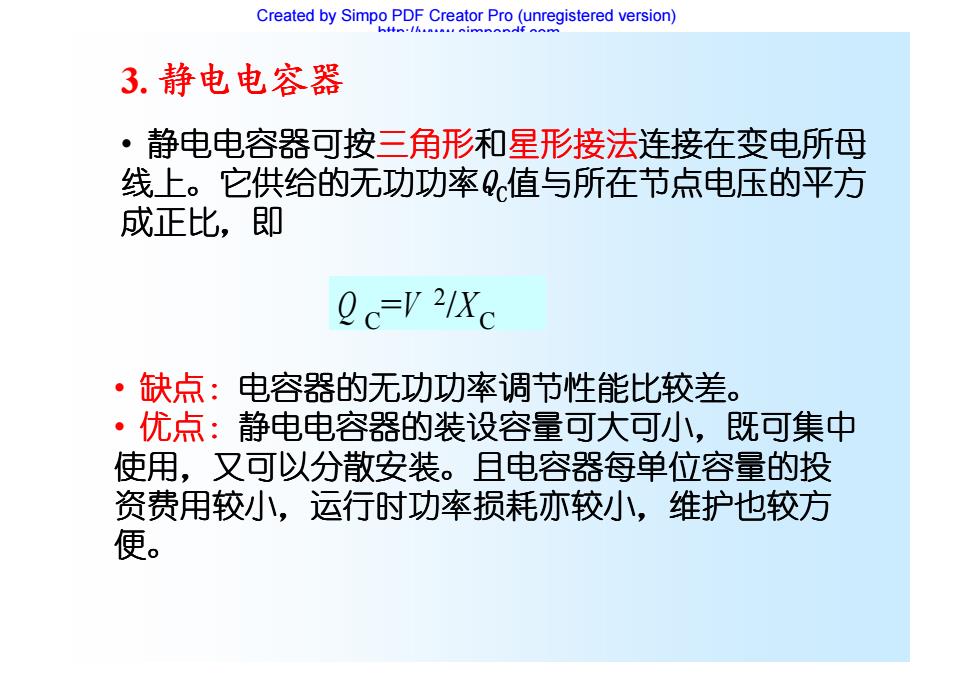

Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com • 静电电容器可按三角形和星形接法连接在变电所母 线上。它供给的无功功率Q C值与所在节点电压的平方 成正比，即 • 缺点：电容器的无功功率调节性能比较差。 • 优点：静电电容器的装设容量可大可小，既可集中 使用，又可以分散安装。且电容器每单位容量的投 资费用较小，运行时功率损耗亦较小，维护也较方 便。 Q C =V 2 /XC 3. 静电电容器
