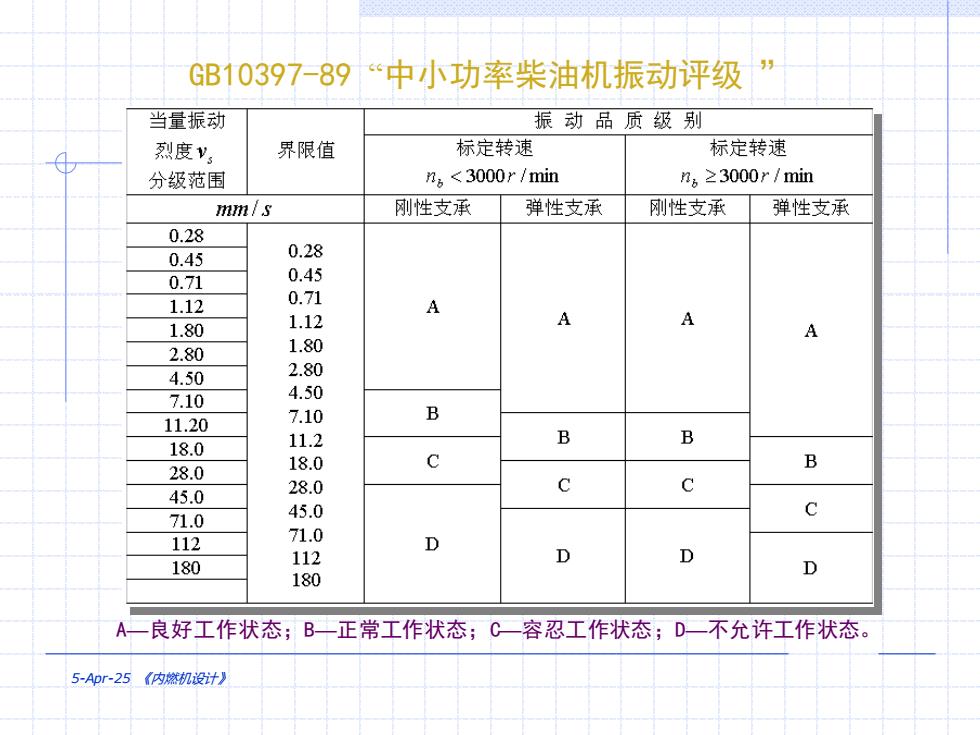

GB10397-89“中小功率柴油机振动评级 当量振动 振动品质级别 烈度y, 界限值 标定转速 标定转速 分级范围 na<3000r/min n6≥3000r/min mm/s 刚性支承 弹性支承 刚性支承 弹性支承 0.28 0.45 0.28 0.71 0.45 1.12 0.71 A 1.80 1.12 A 2.80 1.80 4.50 2.80 7.10 4.50 11.20 7.10 B B B 18.0 11.2 28.0 18.0 夕 45.0 28.0 C 71.0 45.0 112 71.0 D 180 112 D D D 180 A一良好工作状态；B一正常工作状态；C一容忍工作状态；D一不允许工作状态。 5-Apr-25《内燃机设计》
GB10397-89 “中小功率柴油机振动评级 ” A—良好工作状态；B—正常工作状态；C—容忍工作状态；D—不允许工作状态。 5-Apr-25 《内燃机设计》

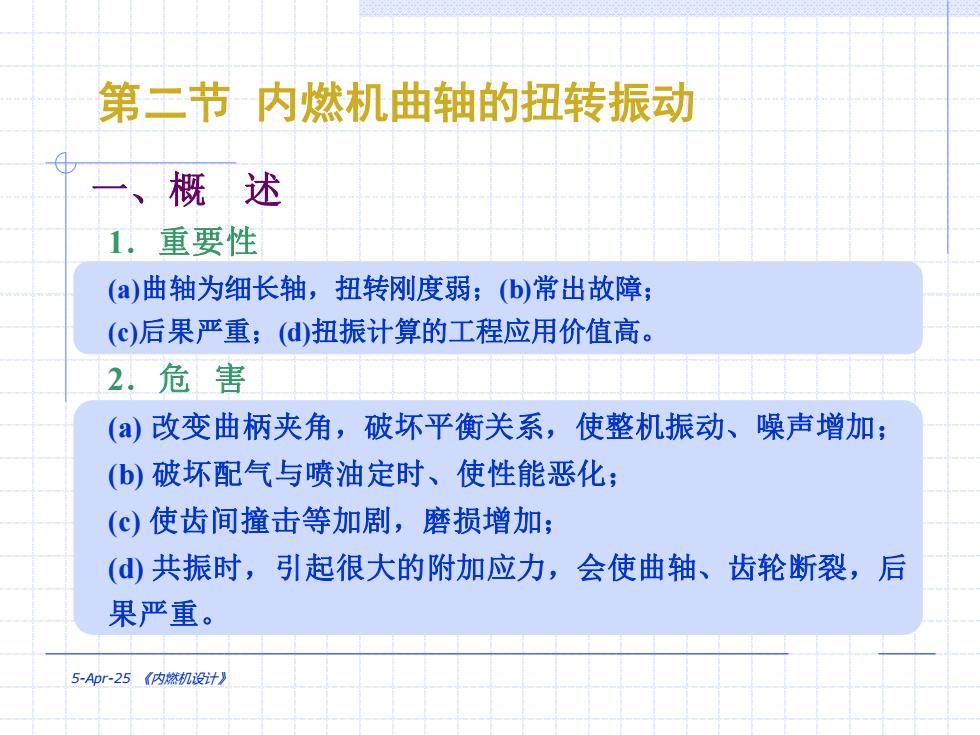

第二节内燃机曲轴的扭转振动 一、概述 1.重要性 (a)曲轴为细长轴，扭转刚度弱；(b)常出故障； (c)后果严重；（扭振计算的工程应用价值高。 2.危害 ()改变曲柄夹角，破坏平衡关系，使整机振动、噪声增加； (b)破坏配气与喷油定时、使性能恶化； (©)使齿间撞击等加刷，磨损增加； (共振时，引起很大的附加应力，会使曲轴、齿轮断裂，后 果严重。 5-Apr-25(内燃机设计》
1．重要性 (a)曲轴为细长轴，扭转刚度弱；(b)常出故障； (c)后果严重；(d)扭振计算的工程应用价值高。 2．危 害 (a) 改变曲柄夹角，破坏平衡关系，使整机振动、噪声增加； (b) 破坏配气与喷油定时、使性能恶化； (c) 使齿间撞击等加剧，磨损增加； (d) 共振时，引起很大的附加应力，会使曲轴、齿轮断裂，后 果严重。 第二节 内燃机曲轴的扭转振动 5-Apr-25 《内燃机设计》 一、概 述
