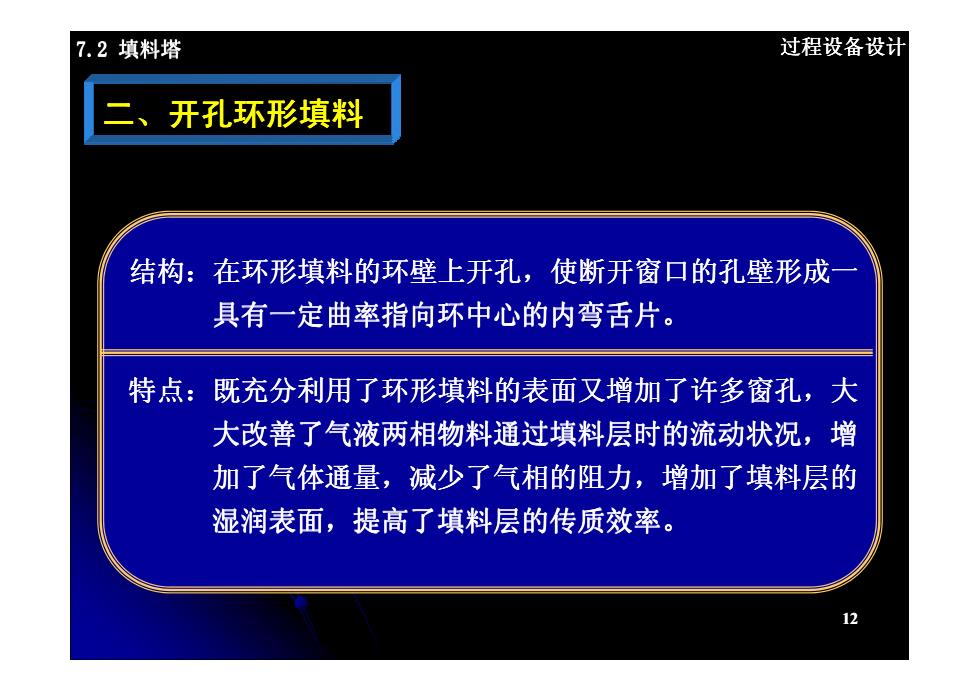

7.2填料塔 过程设备设计 二、开孔环形填料 结构：在环形填料的环壁上开孔，使断开窗口的孔壁形成 具有一定曲率指向环中心的内弯舌片。 特点：既充分利用了环形填料的表面又增加了许多窗孔，大 大改善了气液两相物料通过填料层时的流动状况，增 加了气体通量，减少了气相的阻力，增加了填料层的 湿润表面，提高了填料层的传质效率。 12
7.2 填料塔 7.2 填料塔 过程设备设计 二、开孔环形填料 结构：在环形填料的环壁上开孔 ：在环形填料的环壁上开孔，使断开窗口的孔壁形成一 ，使断开窗口的孔壁形成一 具有一定曲率指向环中心的内弯舌片。 12 特点：既充分利用了环形填料的表面又增加了许多窗孔 ：既充分利用了环形填料的表面又增加了许多窗孔，大 大改善了气液两相物料通过填料层时的流动状况，增 加了气体通量，减少了气相的阻力 ，减少了气相的阻力，增加了填料层的 ，增加了填料层的 湿润表面，提高了填料层的传质效率 ，提高了填料层的传质效率

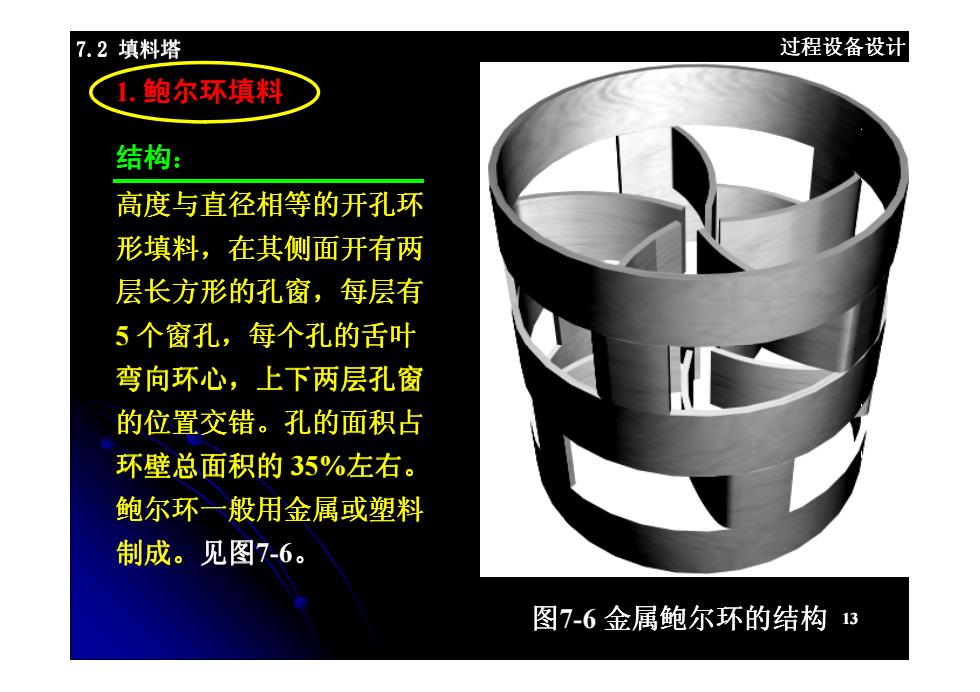

7.2填料塔 过程设备设计 1.鲍尔环填料 结构： 高度与直径相等的开孔环 形填料，在其侧面开有两 层长方形的孔窗，每层有 5个窗孔，每个孔的舌叶 弯向环心，上下两层孔窗 的位置交错。孔的面积占 环壁总面积的35%左右。 鲍尔环一般用金属或塑料 制成。见图7-6。 图7-6金属鲍尔环的结构13
7.2 填料塔 7.2 填料塔 过程设备设计 1. 鲍尔环填料 结构： 高度与直径相等的开孔环 形填料，在其侧面开有两 ，在其侧面开有两 层长方形的孔窗，每层有 5 个窗孔，每个孔的舌叶 13 5 个窗孔，每个孔的舌叶 弯向环心，上下两层孔窗 ，上下两层孔窗 的位置交错。孔的面积占 环壁总面积的 35%左右。 鲍尔环一般用金属或塑料 制成。见图7-6。 图7-6 金属鲍尔环的结构

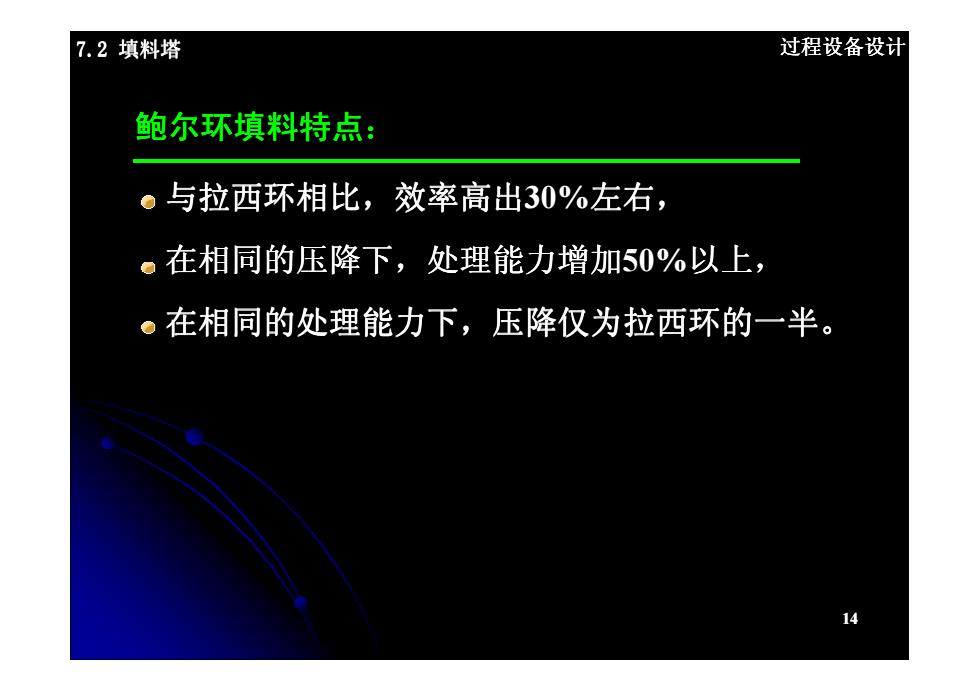

7.2填料塔 过程设备设计 鲍尔环填料特点： 。与拉西环相比，效率高出30%左右， 。在相同的压降下，处理能力增加50%以上， 。在相同的处理能力下，压降仅为拉西环的一半。 14
7.2 填料塔 7.2 填料塔 过程设备设计 鲍尔环填料特点： 与拉西环相比，效率高出30%左右， 在相同的压降下，处理能力增加 ，处理能力增加50%以上， 在相同的处理能力下，压降仅为拉西环的一半 ，压降仅为拉西环的一半。 14

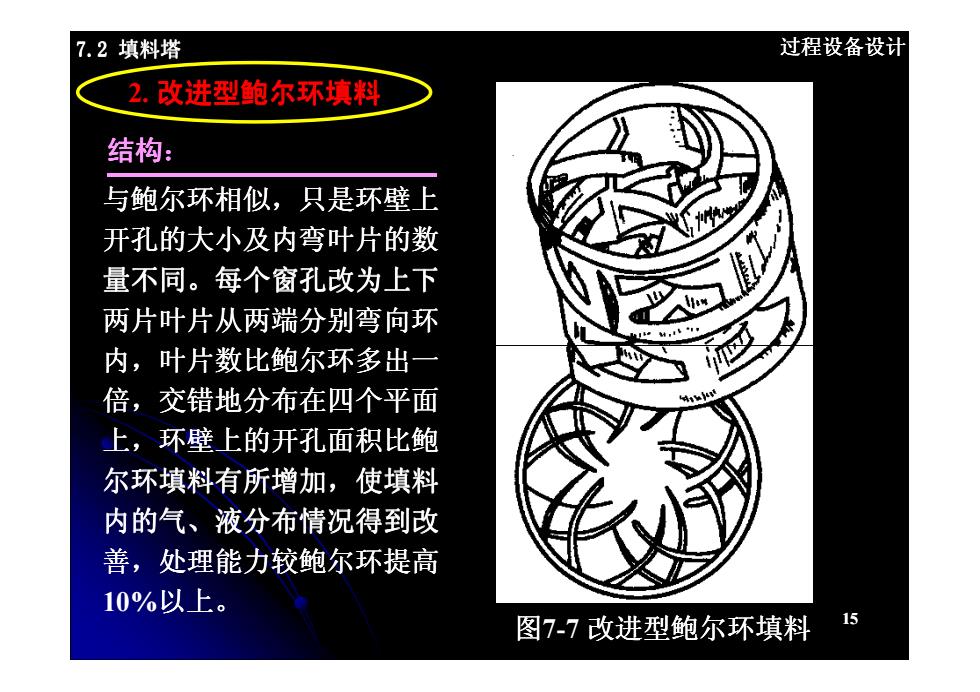

7.2填料塔 过程设备设计 2.改进型鲍尔环填料 结构： 与鲍尔环相似，只是环壁上 开孔的大小及内弯叶片的数 量不同。每个窗孔改为上下 两片叶片从两端分别弯向环 内，叶片数比鲍尔环多出 倍，交错地分布在四个平面 上，环壁上的开孔面积比鲍 尔环填料有所增加，使填料 内的气、液分布情况得到改 善，处理能力较鲍尔环提高 10%以上。 图7-7改进型鲍尔环填料 15
7.2 填料塔 7.2 填料塔 过程设备设计 与鲍尔环相似，只是环壁上 开孔的大小及内弯叶片的数 量不同。每个窗孔改为上下 。每个窗孔改为上下 两片叶片从两端分别弯向环 内，叶片数比鲍尔环多出一 2. 改进型鲍尔环填料 结构： 15 内，叶片数比鲍尔环多出一 倍，交错地分布在四个平面 交错地分布在四个平面 上，环壁上的开孔面积比鲍 环壁上的开孔面积比鲍 尔环填料有所增加，使填料 内的气、液分布情况得到改 、液分布情况得到改 善，处理能力较鲍尔环提高 处理能力较鲍尔环提高 10%以上。 图7-7 改进型鲍尔环填料

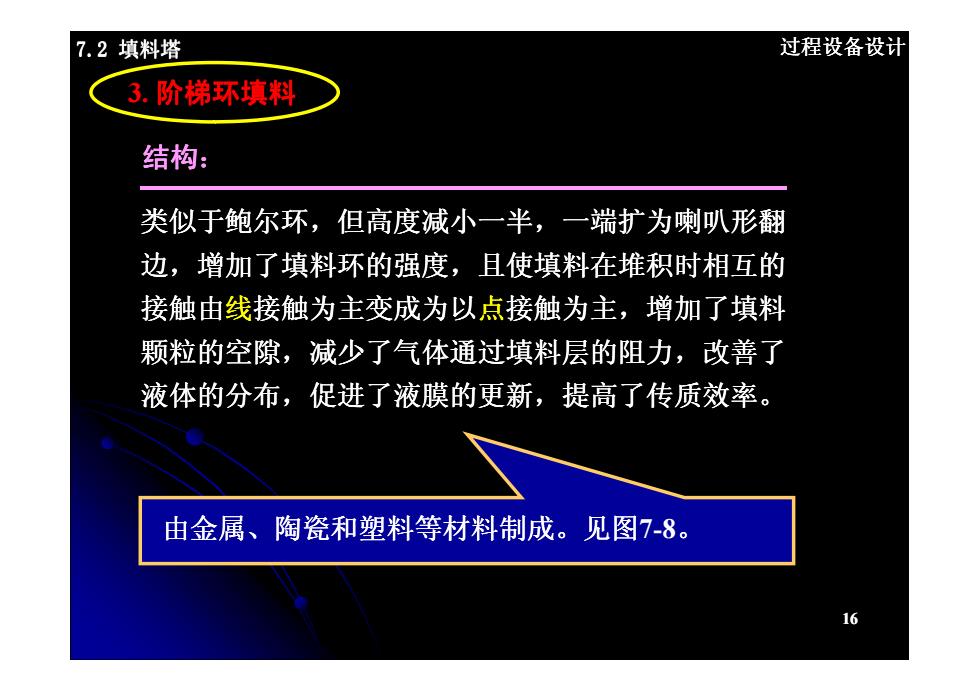

7.2填料塔 过程设备设计 3.阶梯环填料 结构 类似于鲍尔环，但高度减小一半，一端扩为喇叭形翻 边，增加了填料环的强度，且使填料在堆积时相互的 接触由线接触为主变成为以点接触为主，增加了填料 颗粒的空隙，减少了气体通过填料层的阻力，改善了 液体的分布，促进了液膜的更新，提高了传质效率。 由金属、陶瓷和塑料等材料制成。见图7-8。 16
7.2 填料塔 7.2 填料塔 过程设备设计 类似于鲍尔环，但高度减小一半 ，但高度减小一半，一端扩为喇叭形翻 ，一端扩为喇叭形翻 边，增加了填料环的强度 增加了填料环的强度，且使填料在堆积时相互的 ，且使填料在堆积时相互的 接触由线接触为主变成为以点接触为主，增加了填料 颗粒的空隙，减少了气体通过填料层的阻力，改善了 3. 阶梯环填料 结构： 16 颗粒的空隙，减少了气体通过填料层的阻力，改善了 液体的分布，促进了液膜的更新 ，促进了液膜的更新，提高了传质效率 ，提高了传质效率。 由金属、陶瓷和塑料等材料制成 、陶瓷和塑料等材料制成。见图7-8
