7.2填料塔 过程设备设计 一、 环形填料 1.拉西环 高度与外径相等的圆柱体。 由陶瓷、金属、塑料等制成。 规格以外径为特征尺寸，大 令 尺寸的拉西环(100mm以上) 一般采用整砌方式装填，小 尺寸的拉西环(75mm以下) 多采用乱堆方式填充。 图7-4拉西环 7
7.2 填料塔 7.2 填料塔 过程设备设计 高度与外径相等的圆柱体。 由陶瓷、金属、塑料等制成。 规格以外径为特征尺寸，大 一、环形填料 1. 拉西环 7 规格以外径为特征尺寸，大 尺寸的拉西环(100mm以上) 一般采用整砌方式装填，小 尺寸的拉西环(75mm以下) 多采用乱堆方式填充。 图7-4 拉西环

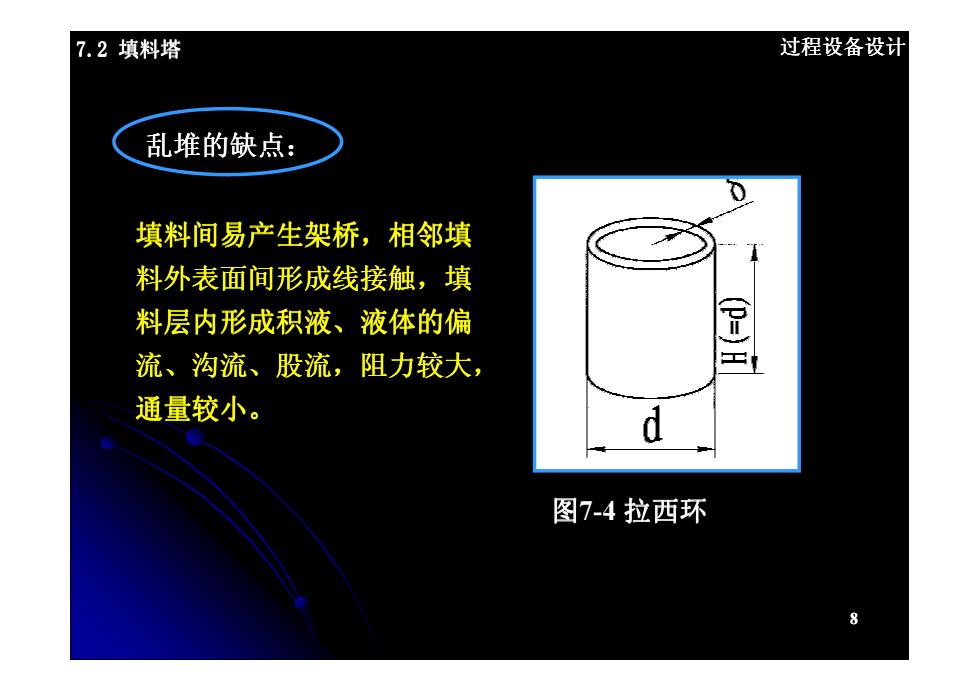

7.2填料塔 过程设备设计 乱堆的缺点： 填料间易产生架桥，相邻填 料外表面间形成线接触，填 料层内形成积液、液体的偏 流、沟流、股流，阻力较大， 通量较小。 d 图7-4拉西环
7.2 填料塔 7.2 填料塔 过程设备设计 填料间易产生架桥，相邻填 料外表面间形成线接触，填 料层内形成积液、液体的偏 乱堆的缺点： 8 图7-4 拉西环 流、沟流、股流，阻力较大， 通量较小

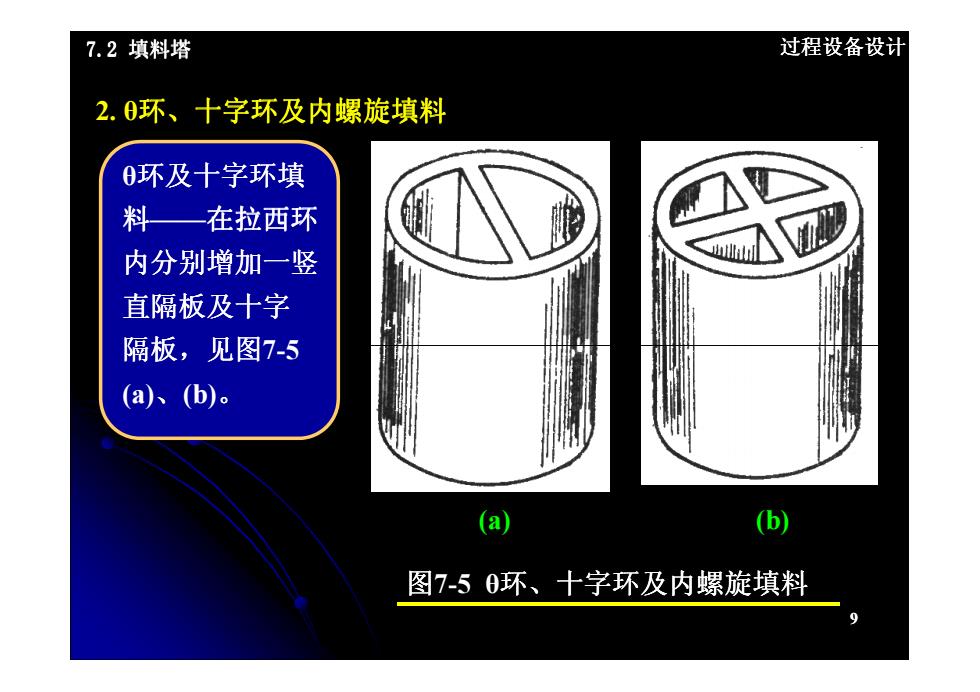

7.2填料塔 过程设备设计 2.0环、十字环及内螺旋填料 0环及十字环填 料一 在拉西环 内分别增加一竖 直隔板及十字 隔板，见图7-5 (a(b). (a) (b) 图7-50环、十字环及内螺旋填料
7.2 填料塔 7.2 填料塔 过程设备设计 2. θ环、十字环及内螺旋填料 十字环及内螺旋填料 θ环及十字环填 料——在拉西环 内分别增加一竖 直隔板及十字 隔板，见图7-5 9 隔板，见图7-5 (a)、(b)。 (a) (b) 图7-5 θ环、十字环及内螺旋填料 十字环及内螺旋填料
7.2填料塔 过程设备设计 环及十字环填料 特点：表面积增加，分离效率有所提高，但总体而言，其传质 效率并没有显著提高。 装填： 大尺寸的十字环填料，多采用整砌装填于填料支承上， 作为散装乱堆填料的过渡支承。 10
7.2 填料塔 7.2 填料塔 过程设备设计 特点：表面积增加，分离效率有所提高 ，分离效率有所提高，但总体而言，其传质 效率并没有显著提高。 θ环及十字环填料 10 装填：大尺寸的十字环填料 ：大尺寸的十字环填料，多采用整砌装填于填料支承上 ，多采用整砌装填于填料支承上， 作为散装乱堆填料的过渡支承
7.2填料塔 过程设备设计 内螺旋环填料 在拉西环内增加螺旋形隔板， 见图7-5(c) 螺旋环填料尺寸较大，一般 采用整砌方式装填。 (c) 图750环、十字环及内螺旋填料 11
7.2 填料塔 7.2 填料塔 过程设备设计 内螺旋环填料—— 在拉西环内增加螺旋形隔板， 见图7-5(c)。 螺旋环填料尺寸较大，一般 采用整砌方式装填。 11 (c) 图7-5 θ环、十字环及内螺旋填料 十字环及内螺旋填料
