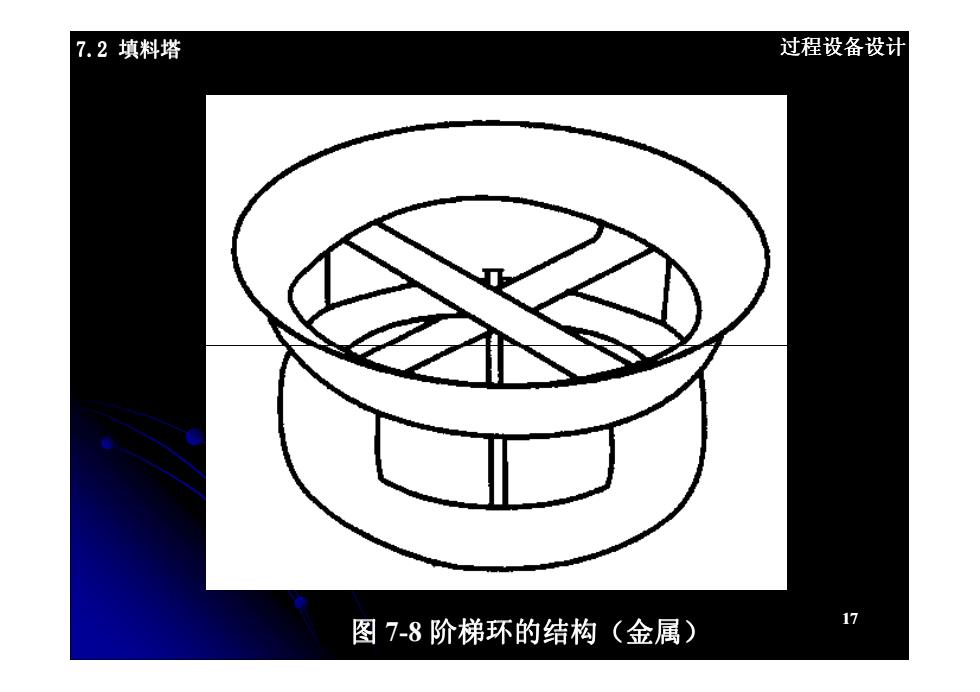

7.2填料塔 过程设备设计 图7-8阶梯环的结构（金属） 17
7.2 填料塔 7.2 填料塔 过程设备设计 17 图 7-8 阶梯环的结构（金属）

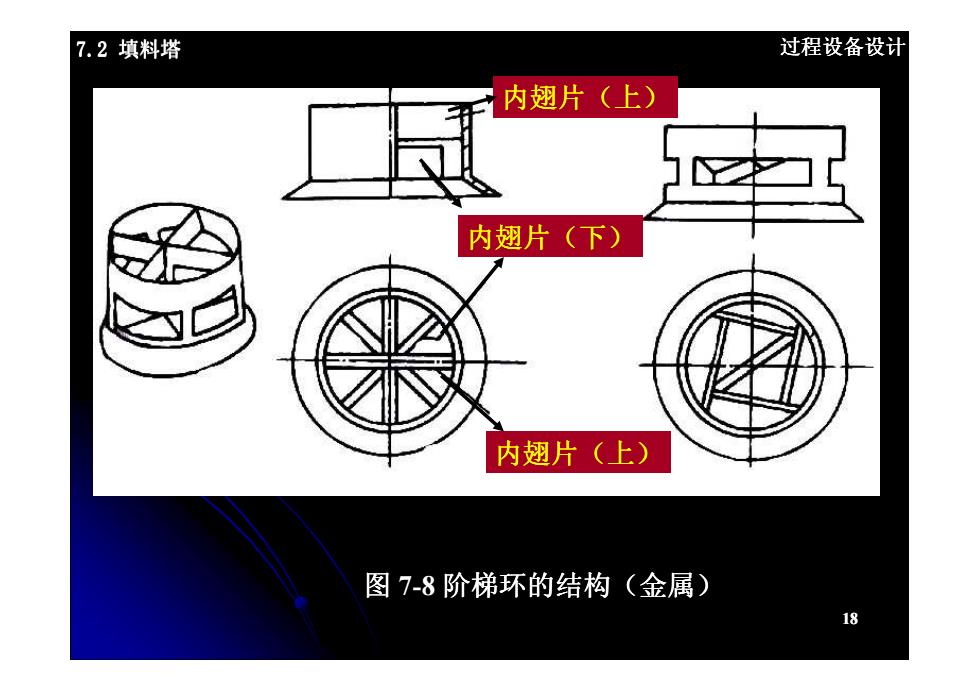

7.2填料塔 过程设备设计 内翅片（上） 内翅片（下） 内翅片（上） 图7-8阶梯环的结构（金属) 18
7.2 填料塔 7.2 填料塔 过程设备设计 内翅片（上） 内翅片（下） 18 图 7-8 阶梯环的结构（金属） 内翅片（上）

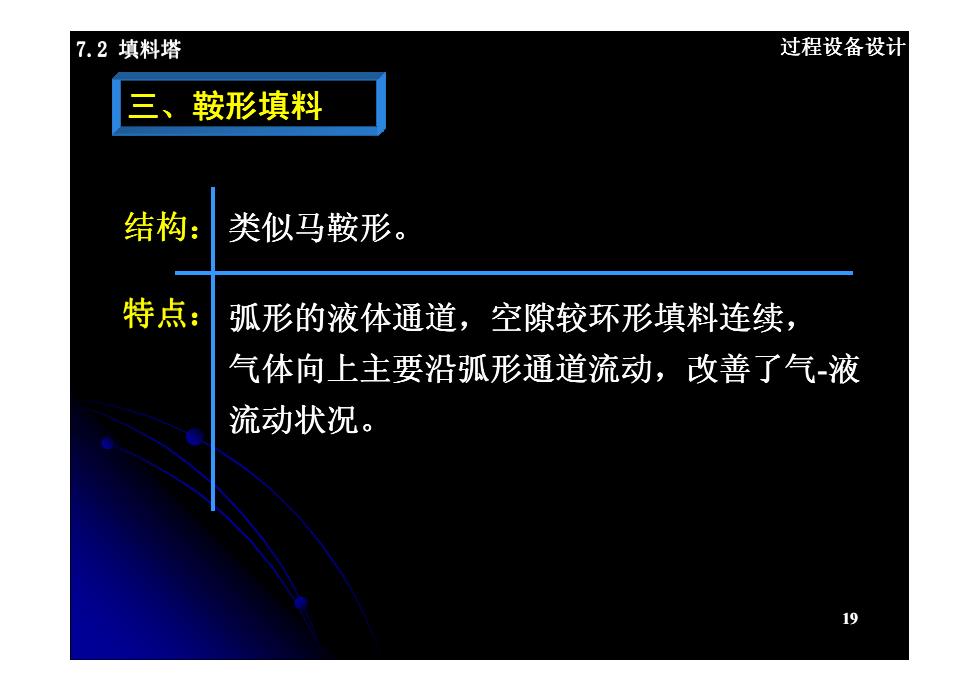

7.2填料塔 过程设备设计 三、鞍形填料 结构： 类似马鞍形。 特点： 弧形的液体通道，空隙较环形填料连续， 气体向上主要沿弧形通道流动，改善了气-液 流动状况。 19
7.2 填料塔 7.2 填料塔 过程设备设计 三、鞍形填料 弧形的液体通道，空隙较环形填料连续 ，空隙较环形填料连续， 结构： 类似马鞍形。 特点： 19 气体向上主要沿弧形通道流动，改善了气-液 流动状况

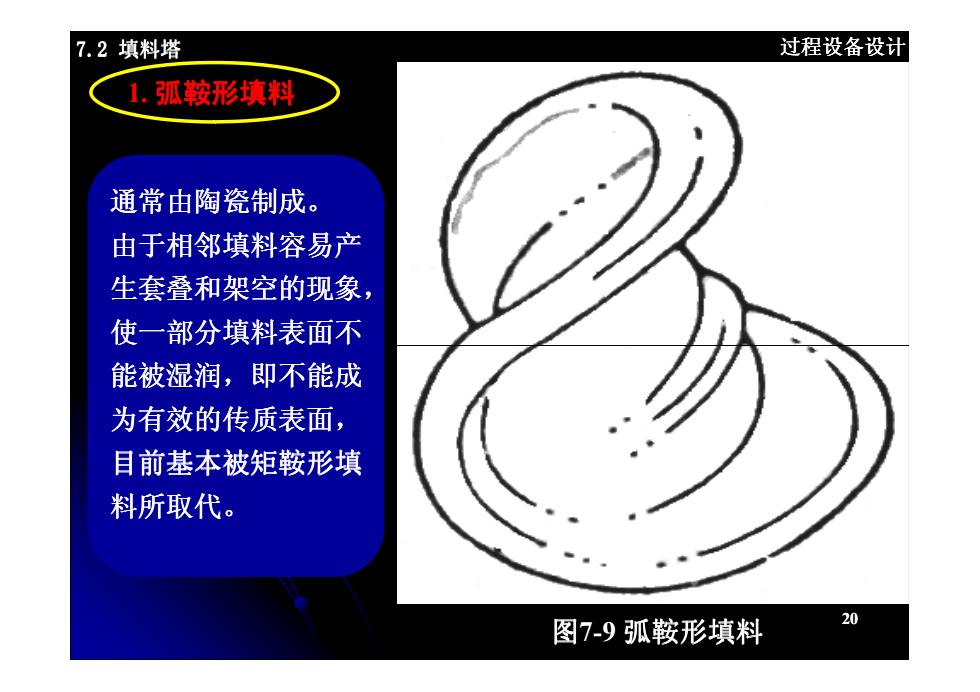

7.2填料塔 过程设备设计 1,弧教形填料 通常由陶瓷制成。 由于相邻填料容易产 生套叠和架空的现象， 使一部分填料表面不 能被湿润，即不能成 为有效的传质表面， 目前基本被矩鞍形填 料所取代。 图7-9弧鞍形填料 20
7.2 填料塔 7.2 填料塔 过程设备设计 通常由陶瓷制成。 由于相邻填料容易产 生套叠和架空的现象， 使一部分填料表面不 1. 弧鞍形填料 20 能被湿润，即不能成 为有效的传质表面， 目前基本被矩鞍形填 料所取代。 图7-9 弧鞍形填料

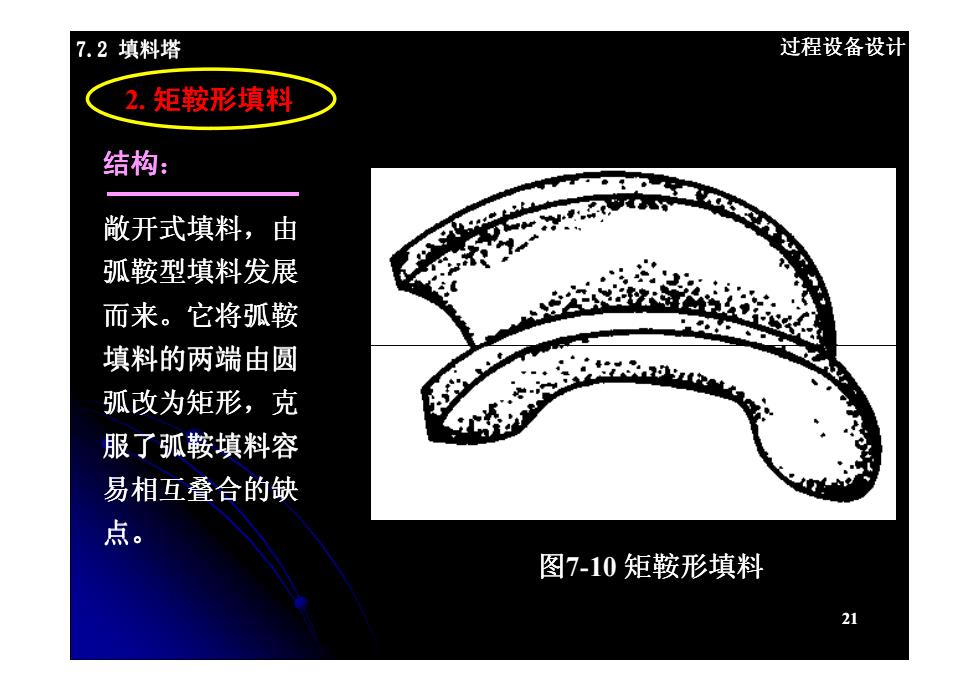

7.2填料塔 过程设备设计 2,矩鞍形填料 结构： 敞开式填料，由 弧鞍型填料发展 而来。它将弧鞍 填料的两端由圆 弧改为矩形，克 服了弧鞍填料容 易相互叠合的缺 点。 图7-10矩鞍形填料 21
7.2 填料塔 7.2 填料塔 过程设备设计 2. 矩鞍形填料 结构： 敞开式填料，由 弧鞍型填料发展 而来。它将弧鞍 填料的两端由圆 21 弧改为矩形，克 服了弧鞍填料容 易相互叠合的缺 点。 图7-10 矩鞍形填料
