7.3板式塔 过程设备设计 7.3.1板式塔的分类 7.3.2板式塔的结构 7.3.3板式塔塔盘的结构

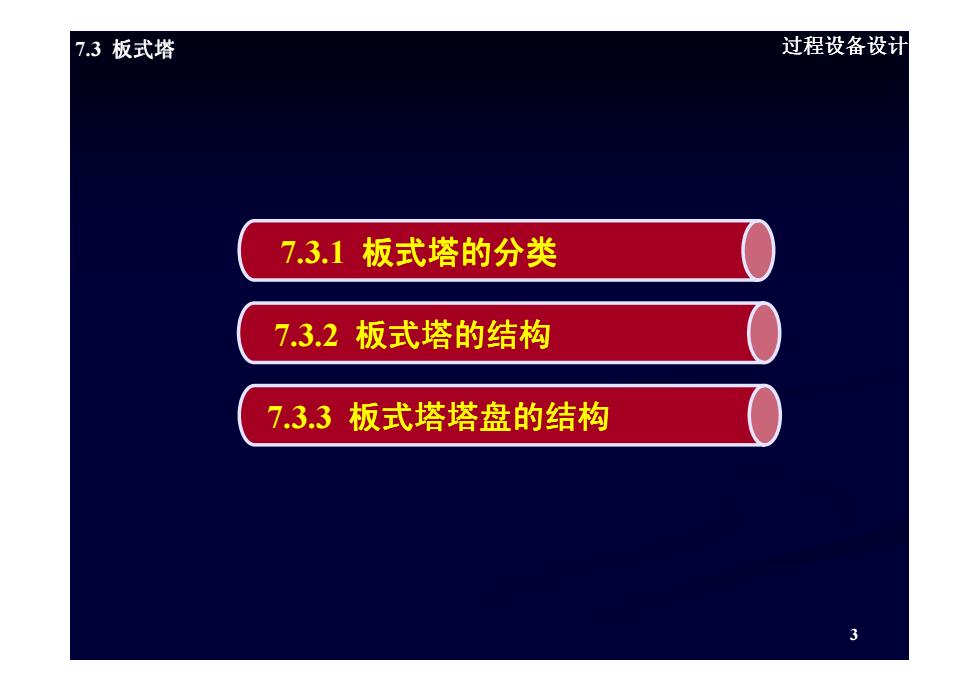

7.3 板式塔 过程设备设计 7.3.1 板式塔的分类 7.3.2 板式塔的结构 3 7.3.2 7.3.3 板式塔塔盘的结构
7.3板式塔 过程设备设计 7.3板式塔 教学重点： 板式塔的结构设计。 教学难点： 板式塔的结构。 4
7.3 板式塔 过程设备设计 教学重点： 板式塔的结构设计。 教学难点： 7.3 板式塔 4 板式塔的结构

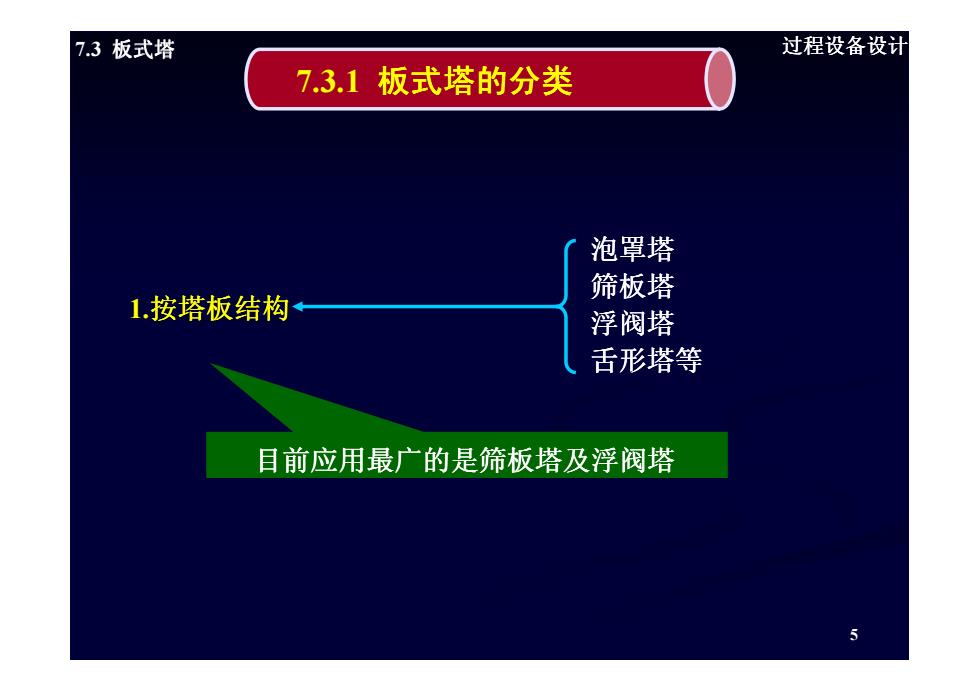

7.3板式塔 过程设备设计 7.3.1板式塔的分类 泡罩塔 筛板塔 1按塔板结构。 浮阀塔 舌形塔等 目前应用最广的是筛板塔及浮阀塔
7.3 板式塔 过程设备设计 7.3.1 板式塔的分类 1.按塔板结构 泡罩塔 筛板塔 浮阀塔 舌形塔等 5 目前应用最广的是筛板塔及浮阀塔 舌形塔等
7.3板式塔 过程设备设计 2.按气液两相流动方式 分为错流板式塔和逆流板式塔，或称有降液管的塔板和无降 液管的塔板。有降液管的塔板应用较广。 液体 液体， 蒸汽 蒸汽 (a)错流式 (b)逆流式 6
7.3 板式塔 过程设备设计 2.按气液两相流动方式 分为错流板式塔和逆流板式塔，或称有降液管的塔板和无降 ，或称有降液管的塔板和无降 液管的塔板。有降液管的塔板应用较广 。有降液管的塔板应用较广。 （a）错流式 （b）逆流式 6

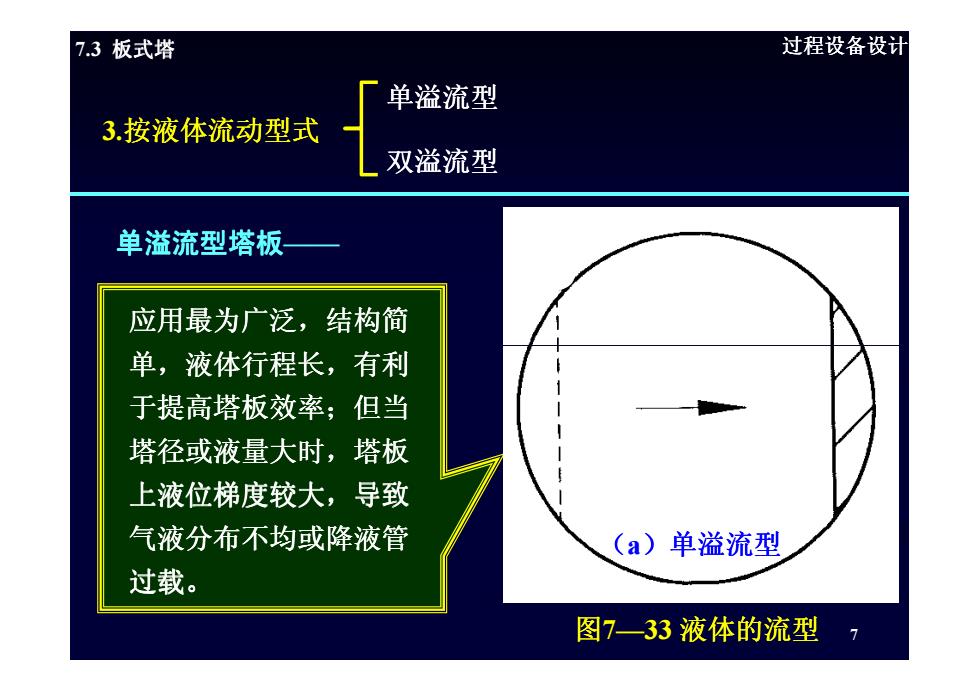

7.3板式塔 过程设备设计 单溢流型 3.按液体流动型式 双溢流型 单溢流型塔板 应用最为广泛，结构简 单，液体行程长，有利 于提高塔板效率；但当 塔径或液量大时，塔板 上液位梯度较大，导致 气液分布不均或降液管 (a)单溢流型 过载。 图7一33液体的流型
7.3 板式塔 过程设备设计 3.按液体流动型式 单溢流型 双溢流型 单溢流型塔板—— 应用最为广泛，结构简 7 单，液体行程长，有利 于提高塔板效率；但当 塔径或液量大时，塔板 上液位梯度较大，导致 气液分布不均或降液管 过载。 图7—33 液体的流型 （a）单溢流型
