过程设备设计 第二节 储罐的结构 e5.2.1卧式圆柱形储罐 ③5.2.2立式平底简形储罐 5.2.3 球形储罐 5.2.4低温储槽 2
5.2.1 卧式圆柱形储罐 第二节 储罐的结构 过程设备设计 2 5.2.2 立式平底筒形储罐 5.2.3 球形储罐 5.2.4 低温储槽

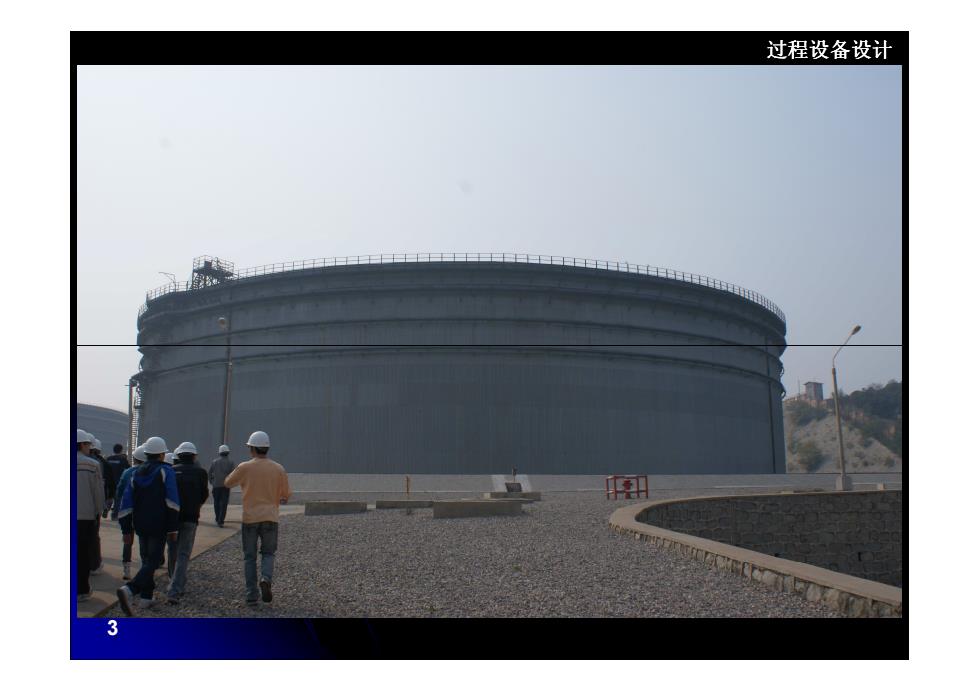

过程设备设计 3
过程设备设计 3

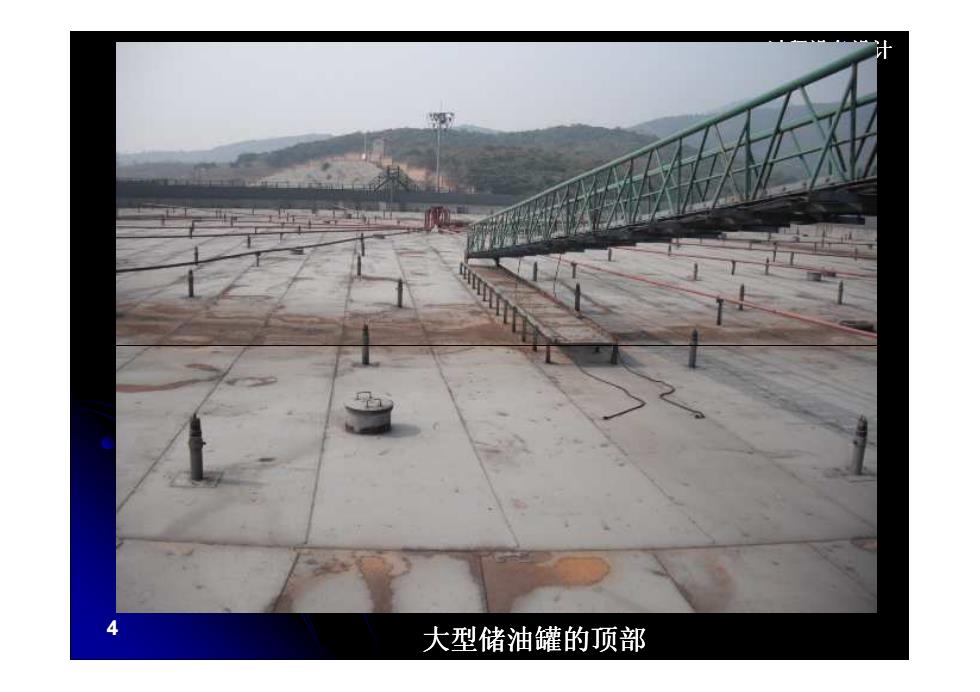

大型储油罐的顶部
过程设备设计 4 大型储油罐的顶部
5.2储罐的结构 过程设备设计 5.2.1卧式圆柱形储罐 地面卧式储罐 卧式圆柱形储罐 地下卧式储罐 5
5.2 储罐的结构 5.2 储罐的结构 过程设备设计 5.2.1 卧式圆柱形储罐 地面卧式储罐 地下卧式储罐 卧式圆柱形储罐 5 地下卧式储罐

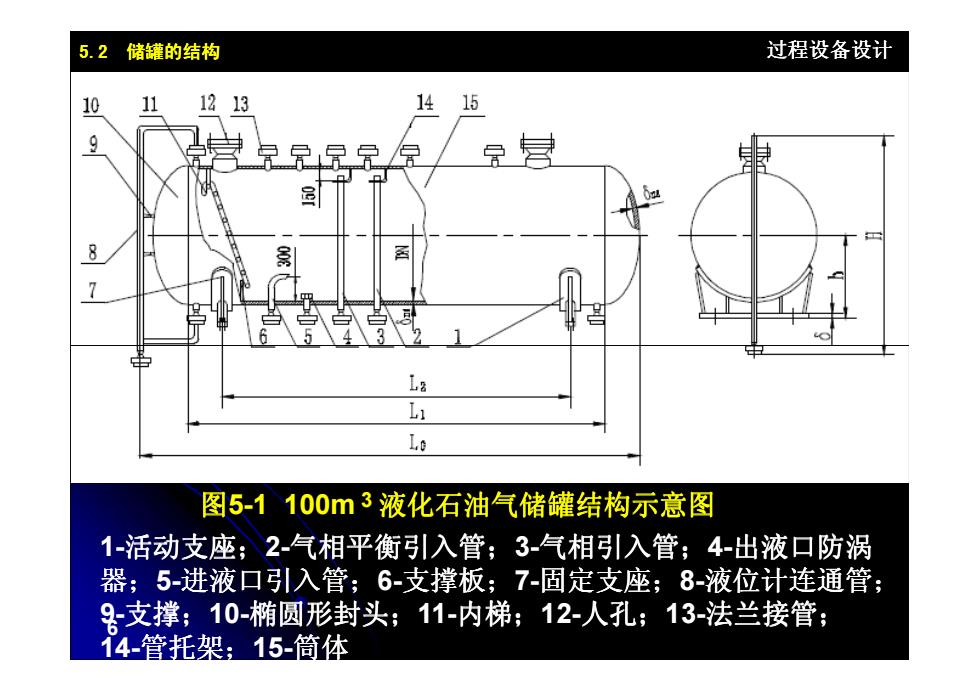

5.2 储罐的结构 过程设备设计 10 11 1213 1415 9 8 函 La L Lo 图5-1100m3液化石油气储罐结构示意图 1-活动支座；2-气相平衡引入管：3-气相引入管；4-出液口防涡 器；5-进液口引入管；6-支撑板；7-固定支座；8-液位计连通管； 支撑；10-椭圆形封头；11-内梯；12-人孔；13-法兰接管： 14-管托架；15-简体
5.2 储罐的结构 5.2 储罐的结构 过程设备设计 6 图5-1 100m 3 液化石油气储罐结构示意图 1-活动支座；2-气相平衡引入管；3-气相引入管；4-出液口防涡 器；5-进液口引入管；6-支撑板；7-固定支座；8-液位计连通管； 9-支撑；10-椭圆形封头；11-内梯；12-人孔；13-法兰接管； 14-管托架；15-筒体
