过程设备设计 7.6塔设备的振动 教学重点： 风的诱导振动。 教学难点： 风的诱导振动。 3
过程设备设计 教学重点： 风的诱导振动。 7.6 塔设备的振动 3 教学难点： 风的诱导振动
过程设备设计 7.6塔设备的振动 安装于室外的塔设备，在风力的作用下，产生两个 方向的振动。 (1)顺风向的振动，即振动方向沿着风的方向； (2)横向振动，即振动方向沿着风的垂直方向， 又称横向振动或风的诱导振动。 它对塔设备的破坏性大，所以本 章主要讨论风的诱导振动
过程设备设计 7.6 塔设备的振动 安装于室外的塔设备，在风力的作用下 ，在风力的作用下，产生两个 方向的振动。 （1）顺风向的振动，即振动方向沿着风的方向 ，即振动方向沿着风的方向； （2）横向振动，即振动方向沿着风的垂直方向 ，即振动方向沿着风的垂直方向， 4 又称横向振动或风的诱导振动。 它对塔设备的破坏性大，所以本 章主要讨论风的诱导振动
7.6塔设备的振动 7.6.1风的诱导振动 过程设备设计 一、 诱导振动的流体力学原理 风以一定的 速度绕流圆 柱形塔设备， 塔设备周围 的风速是变 化的 图7-82 塔周围的风速 5
B C 7.6 塔设备的振动 过程设备设计 7.6.1 风的诱导振动 一、诱导振动的流体力学原理 诱导振动的流体力学原理 风以一定的 速度绕流圆 柱形塔设备， 塔设备周围 5 A B D C 塔设备周围 的风速是变 化的 图7-82 塔周围的风速
7.6塔设备的振动 过程设备设计 塔设备周围的风压变 化，正好与风速相反。 风速： 风压： 迎风侧A点风速为0， A点处风压最高， 由A到B点，风速 由A向B点，风压y B点到D点，风速y B点向D点，风压 6
7.6 塔设备的振动 过程设备设计 风速： 风压： 塔设备周围的风压变 化，正好与风速相反 正好与风速相反。 A B D C 6 迎风侧A点风速为0， 由A 到B点，风速 B点到D点，风速 A点处风压最高， 由A向B点，风压 B点向D点，风压

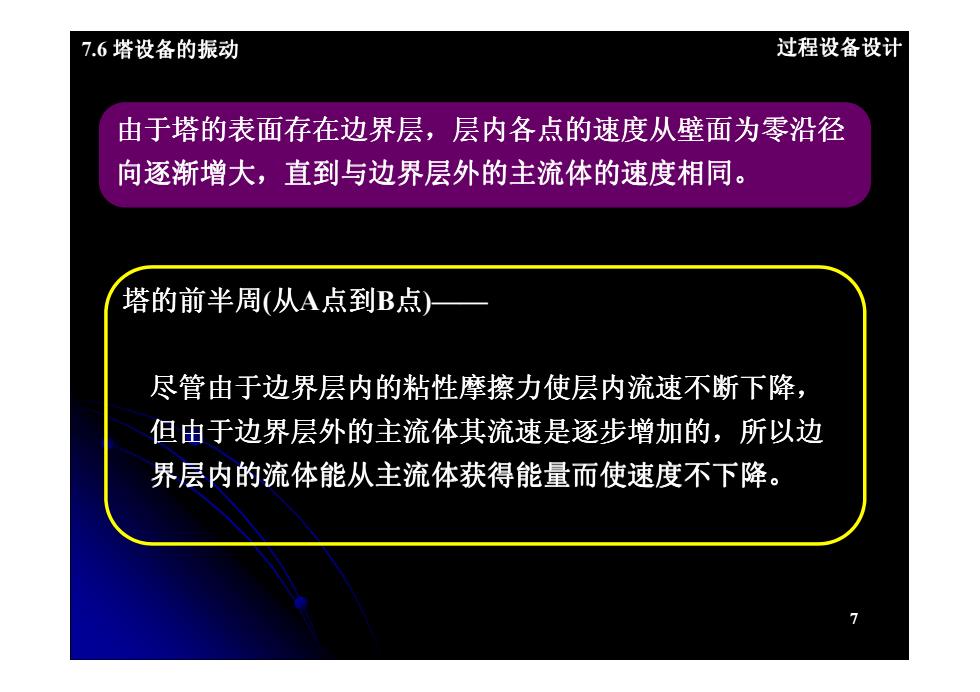

7.6塔设备的振动 过程设备设计 由于塔的表面存在边界层，层内各点的速度从壁面为零沿径 向逐渐增大，直到与边界层外的主流体的速度相同。 塔的前半周（从A点到B点） 尽管由于边界层内的粘性摩擦力使层内流速不断下降， 但由于边界层外的主流体其流速是逐步增加的，所以边 界层内的流体能从主流体获得能量而使速度不下降。 7
7.6 塔设备的振动 过程设备设计 由于塔的表面存在边界层，层内各点的速度从壁面为零沿径 ，层内各点的速度从壁面为零沿径 向逐渐增大，直到与边界层外的主流体的速度相同 ，直到与边界层外的主流体的速度相同。 塔的前半周(从A点到B点)—— 7 尽管由于边界层内的粘性摩擦力使层内流速不断下降， 但由于边界层外的主流体其流速是逐步增加的，所以边 界层内的流体能从主流体获得能量而使速度不下降
