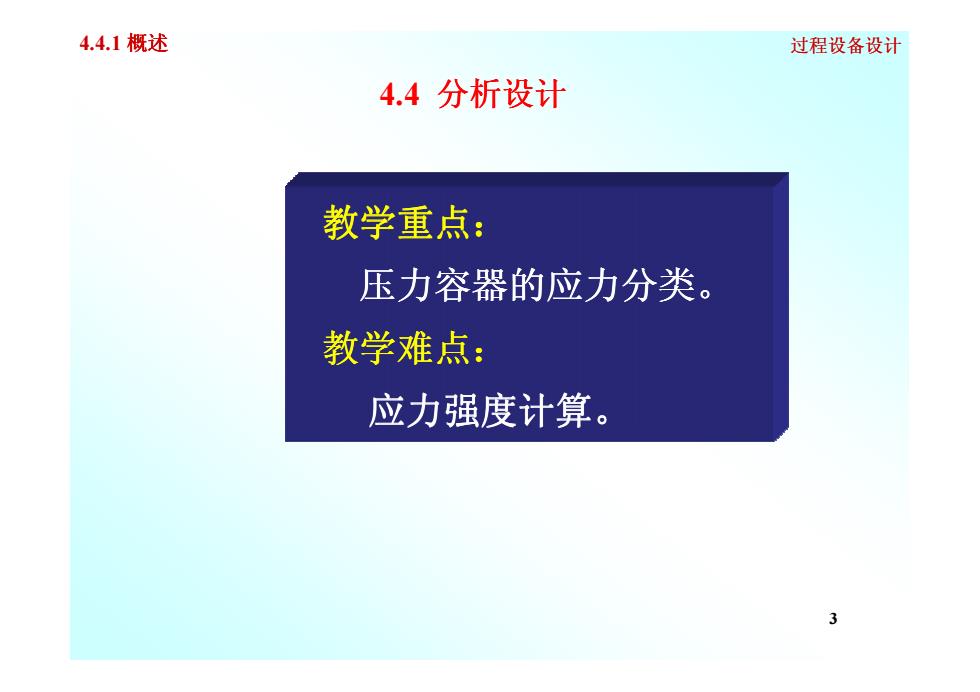

4.4.1概述 过程设备设计 4.4分析设计 教学重点： 压力容器的应力分类。 教学难点： 应力强度计算。 3
4.4.1 概述 过程设备设计 4.4 分析设计 教学重点： 压力容器的应力分类。 教学难点： 3 教学难点： 应力强度计算

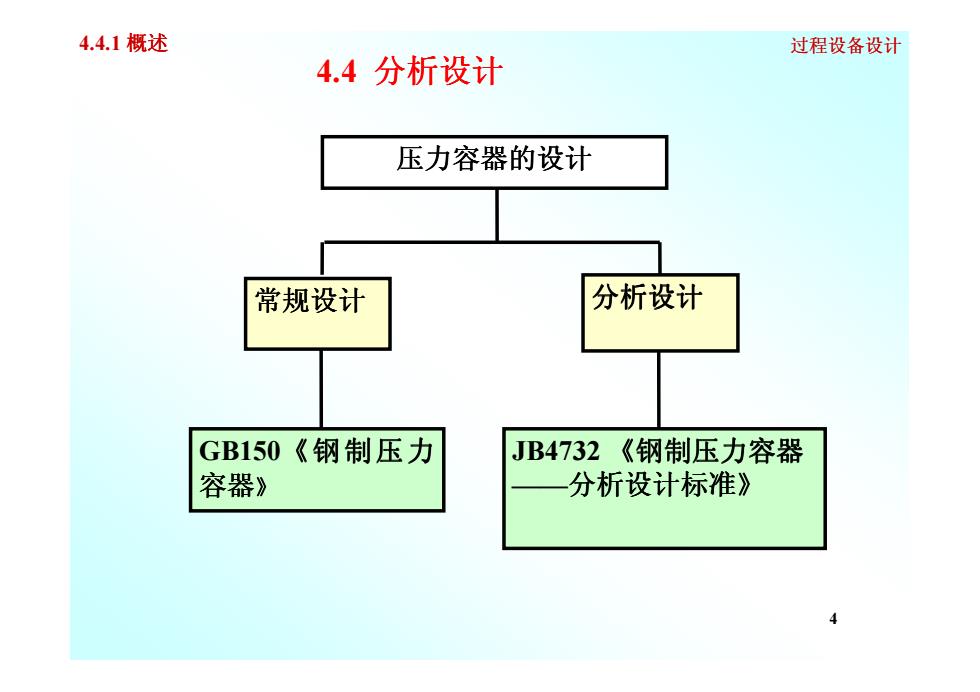

4.4.1概述 过程设备设计 4.4分析设计 压力容器的设计 常规设计 分析设计 GB150《钢制压力 JB4732《钢制压力容器 容器》 分析设计标准》
4.4.1 概述 过程设备设计 4.4 分析设计 压力容器的设计 常规设计 分析设计 4 GB150《钢制压力 容器》 JB4732 《钢制压力容器 《钢制压力容器 ——分析设计标准》

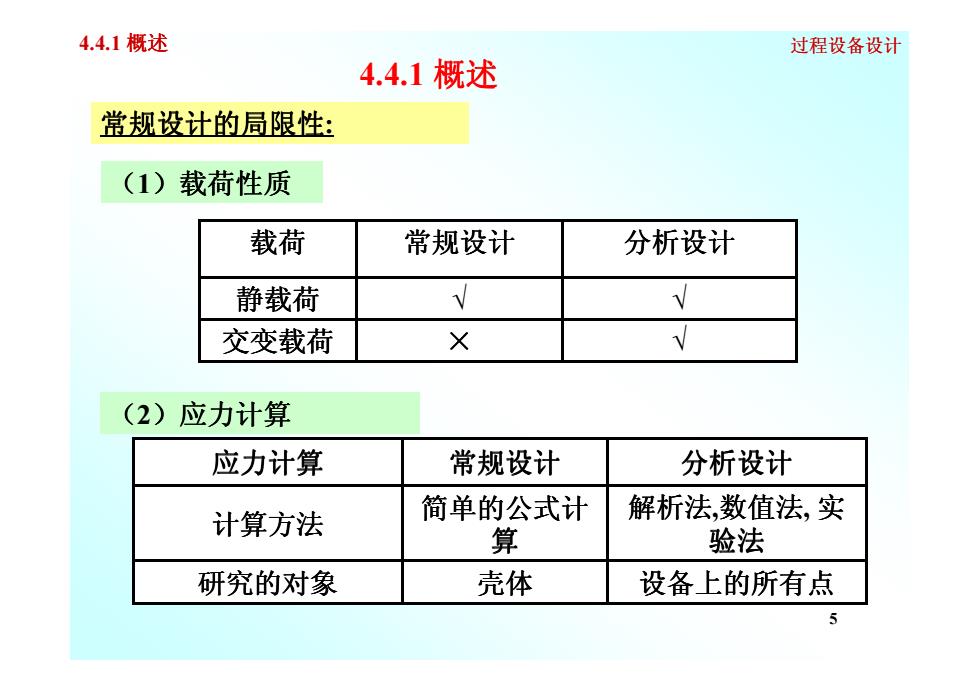

4.4.1概述 过程设备设计 4.4.1概述 常规设计的局限性： (1)载荷性质 载荷 常规设计 分析设计 静载荷 V V 交变载荷 × (2)应力计算 应力计算 常规设计 分析设计 计算方法 简单的公式计 解析法，数值法，实 算 验法 研究的对象 壳体 设备上的所有点 5
4.4.1 概述 过程设备设计 4.4.1 概述 常规设计的局限性: （1）载荷性质 载荷 常规设计 分析设计 静载荷 √ √ 交变载荷 × √ 5 交变载荷 × √ （2）应力计算 应力计算 常规设计 分析设计 计算方法 简单的公式计 算 解析法,数值法, 实 验法 研究的对象 壳体 设备上的所有点
4.4.1概述 过程设备设计 常规设计的局限性（续）： (3)容器的结构形式 标准 常规设计 分析设计 结构形式 某些规定的结构形 式 任何结构 分析设计的基本思想 （1)不同种类的应力对容器失效的影响各不相同； (2)如果能够对应力进行更严格而详细的计算，压力容器的设计 就能够做到更合理、更科学。 6
过程设备设计 （3）容器的结构形式 ）容器的结构形式 标准 常规设计 分析设计 结构形式 某些规定的结构形 式 任何结构 常规设计的局限性（续）: 分析设计的基本思想 4.4.1 概述 6 分析设计的基本思想 （2）如果能够对应力进行更严格而详细的计算 ）如果能够对应力进行更严格而详细的计算, 压力容器的设计 就能够做到更合理、更科学。 （1）不同种类的应力对容器失效的影响各不相同 ）不同种类的应力对容器失效的影响各不相同；
4.4.2压力容器的应力分类 过程设备设计 4.4.2压力容器的应力分类 4.4.2.1应力分类 应力分类的依据： 对容器强度失效所起作用的大小 判断的依据： (1)应力的作用区域和分布形式 (2)应力产生的原因 主要的应力形式： 一次应力，二次应力，峰值应力 7
4.4.2 压力容器的应力分类 过程设备设计 4.4.2 压力容器的应力分类 4.4.2.1 应力分类 应力分类的依据: 对容器强度失效所起作用的大小 判断的依据: (1) 应力的作用区域和分布形式 7 判断的依据: (1) 应力的作用区域和分布形式 (2) 应力产生的原因 主要的应力形式: 一次应力, 二次应力, 峰值应力
