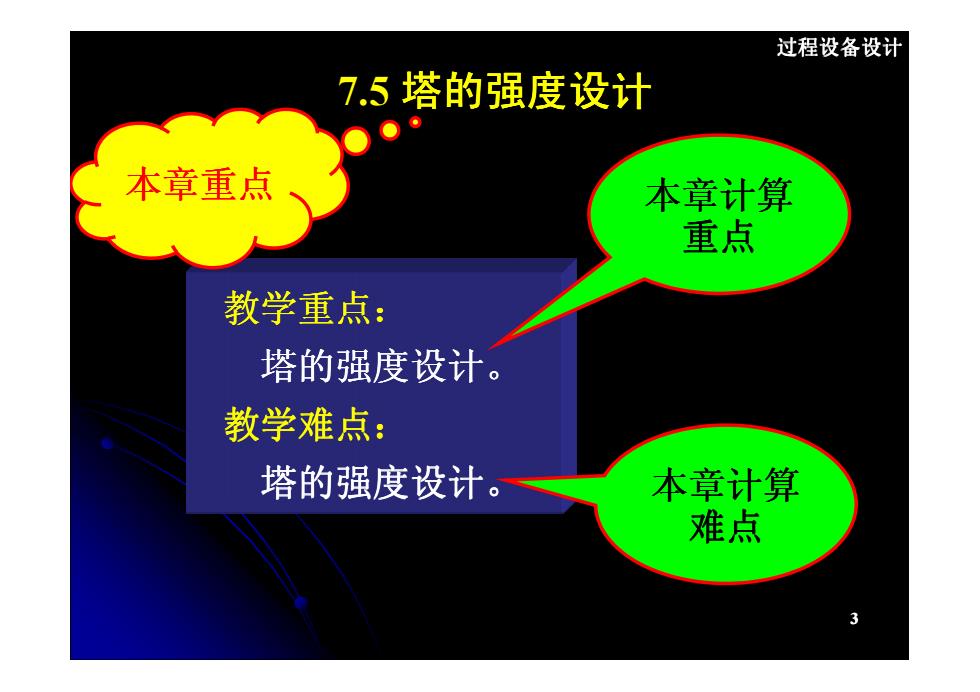

过程设备设计 7.5塔的强度设计 本章重点 本章计算 重点 教学重点： 塔的强度设计。 教学难点： 塔的强度设计。 本章计算 难点
过程设备设计 教学重点： 7.5 塔的强度设计 本章重点 本章计算 重点 3 塔的强度设计。 教学难点： 塔的强度设计。 本章计算 难点
过程设备设计 7.5塔的强度设计 对于安装在室外，靠裙座底部的地脚螺栓固定在混凝 土基础上的塔设备： 介质压力 各种重量 管道推力 包括塔体、塔内件、介 承受载荷 质、保温层、操作平台、 偏心载荷 扶梯等附件的重量 风载荷 地震载荷
过程设备设计 7.5 塔的强度设计 对于安装在室外，靠裙座底部的地脚螺栓固定在混凝 ，靠裙座底部的地脚螺栓固定在混凝 土基础上的塔设备： 介质压力 各种重量 4 承受载荷 各种重量 管道推力 偏心载荷 风载荷 地震载荷 包括塔体、塔内件、介 质、保温层、操作平台、 扶梯等附件的重量
7.5塔的强度设计 过程设备设计 正常操作 三种工况 停工检修 压力试验 三种工况下轴向强度及稳定性校核的基本步骤： 按设计条件，初步确定塔的厚度和其他尺寸。 计算塔设备危险截面的载荷，包括重量、风载荷、地震 载荷和偏心载荷等。 危险截面的轴向强度和稳定性校核。 设计计算裙座、基础环极、地脚螺栓等。 5
7.5 塔的强度设计 过程设备设计 三种工况 正常操作 停工检修 压力试验 三种工况下轴向强度及稳定性校核的基本步骤： 5 按设计条件，初步确定塔的厚度和其他尺寸 ，初步确定塔的厚度和其他尺寸。 计算塔设备危险截面的载荷，包括重量、风载荷、地震 载荷和偏心载荷等。 危险截面的轴向强度和稳定性校核。 设计计算裙座、基础环板、地脚螺栓等

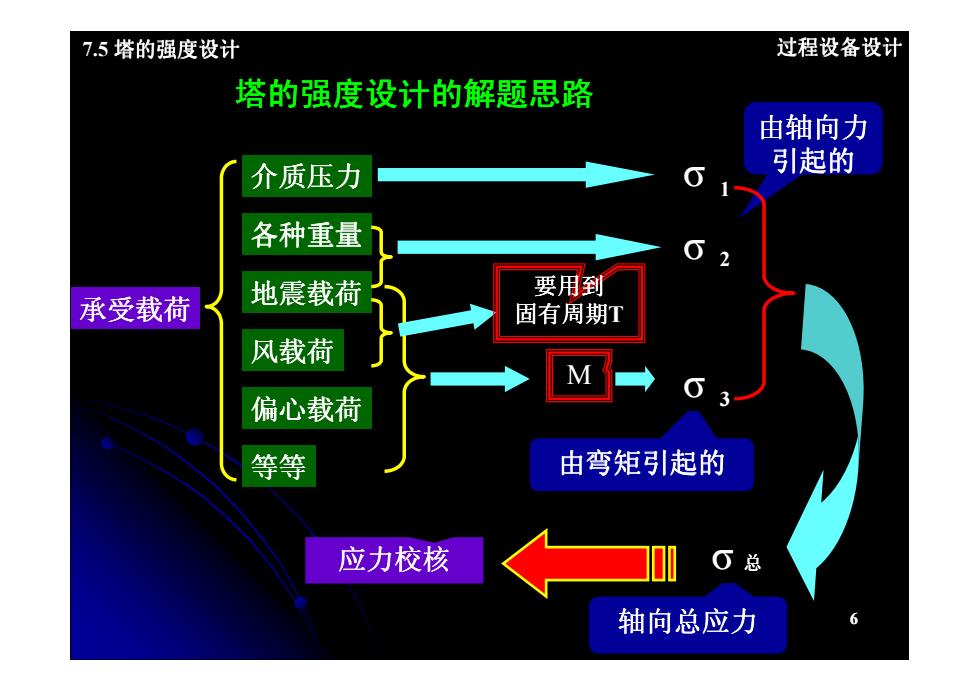

7.5塔的强度设计 过程设备设计 塔的强度设计的解题思路 由轴向力 介质压力 引起的 各种重量 地震载荷 要用到 承受载荷 固有周期T 风载荷 M 偏心载荷 左本本 由弯矩引起的 应力校核 总 轴向总应力 6
7.5 塔的强度设计 过程设备设计 塔的强度设计的解题思路 承受载荷 介质压力 各种重量 风载荷 地震载荷 σ 要用到 固有周期T 由轴向力 引起的 σ 1 2 6 偏心载荷 风载荷 等等 M 应力校核 轴向总应力 由弯矩引起的 σ σ 总 3

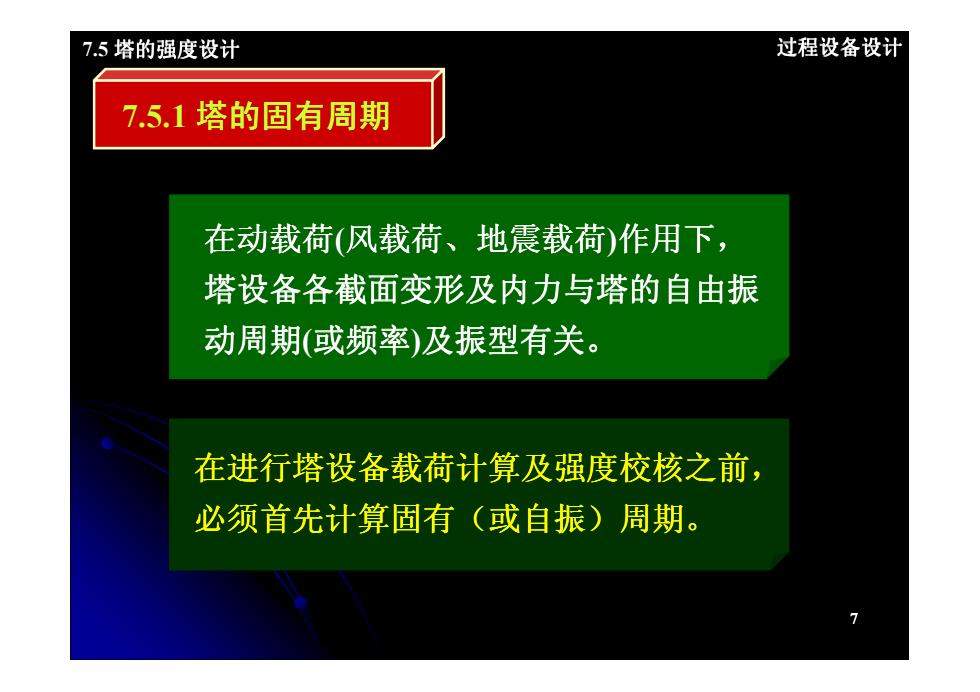

7.5塔的强度设计 过程设备设计 7.5.1塔的固有周期 在动载荷（风载荷、地震载荷）作用下， 塔设备各截面变形及内力与塔的自由振 动周期（或频率）及振型有关。 在进行塔设备载荷计算及强度校核之前， 必须首先计算固有（或自振）周期。 7
7.5 塔的强度设计 过程设备设计 7.5.1 塔的固有周期 在动载荷(风载荷、地震载荷)作用下， 塔设备各截面变形及内力与塔的自由振 动周期(或频率)及振型有关。 7 动周期(或频率)及振型有关。 在进行塔设备载荷计算及强度校核之前， 必须首先计算固有（或自振）周期
