17.1节 2、不考虑原动机调速器的作用 暂态过程第1-2个摇摆周期内，认为1，故 P恒定，调速器不动作。 2015-1-2 电力系统稳定性及控制 11
2015-1-2 电力系统稳定性及控制 11 暂态过程第1-2个摇摆周期内，认为=1，故 PT恒定，调速器不动作。 2、不考虑原动机调速器的作用 17.1节

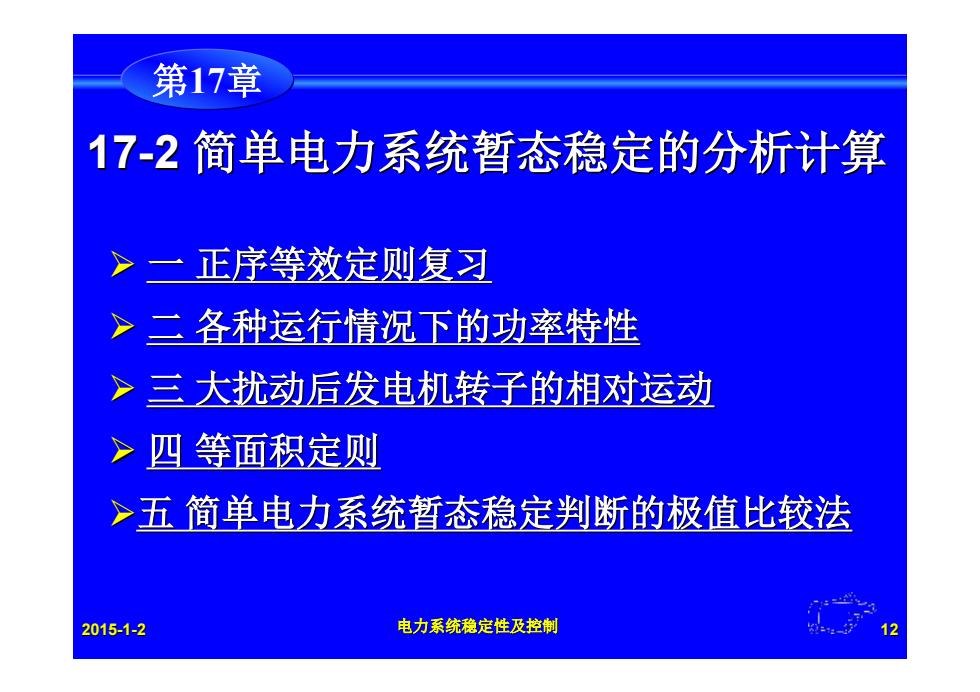

第17章 17-2简单电力系统暂态稳定的分析计算 >一正序等效定则复习 >二各种运行情况下的功率特性 >三大扰动后发电机转子的相对运动 >四等面积定则 >五简单电力系统暂态稳定判断的极值比较法 2015-1-2 电力系统稳定性及控制 12
2015-1-2 电力系统稳定性及控制 12 17-2 简单电力系统暂态稳定的分析计算 第17章 一 正序等效定则复习 二 各种运行情况下的功率特性 三 大扰动后发电机转子的相对运动 四 等面积定则 五 简单电力系统暂态稳定判断的极值比较法

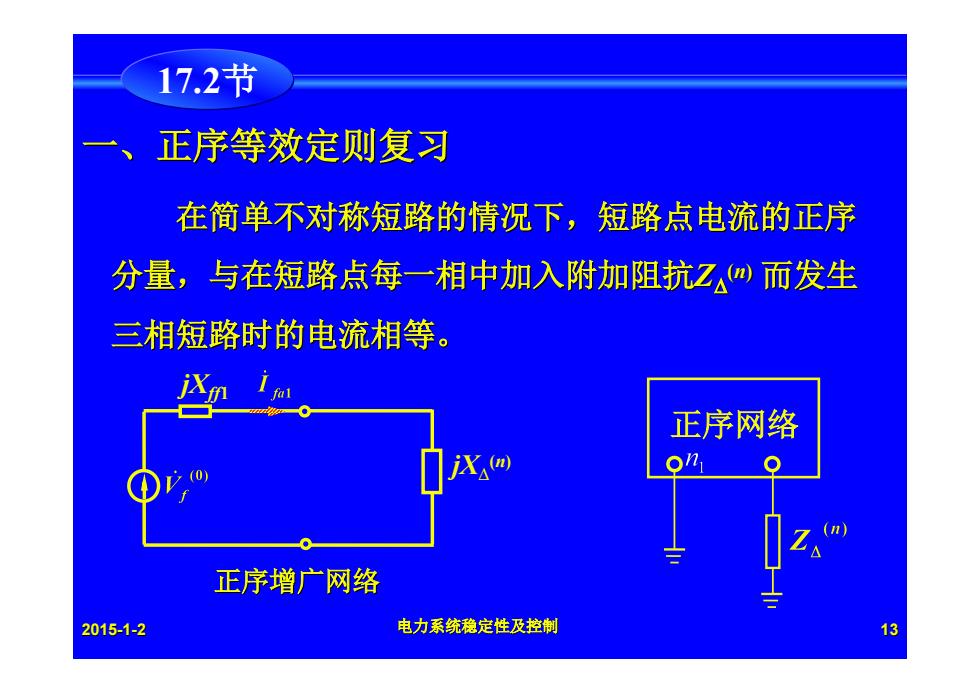

17.2节 正序等效定则复习 在简单不对称短路的情况下，短路点电流的正序 分量，与在短路点每一相中加入附加阻抗乙而发生 三相短路时的电流相等。 正序网络 (0 (m) 。n1 正序增广网络 2015-1-2 电力系统稳定性及控制 13
2015-1-2 电力系统稳定性及控制 13 在简单不对称短路的情况下，短路点电流的正序 分量，与在短路点每一相中加入附加阻抗Z (n) 而发生 三相短路时的电流相等。 正序网络 一、正序等效定则复习 jXff1 jX∆ (n) 正序增广网络 17.2节

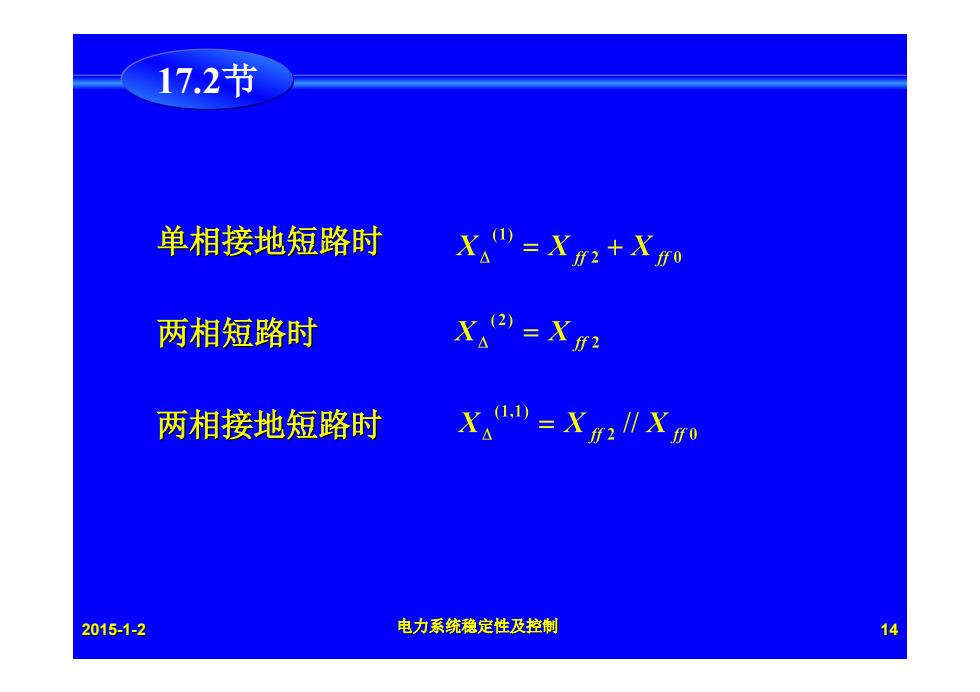

17.2节 单相接地短路时 X=Xn2+Xn 两相短路时 X。=X 两相接地短路时 X。W=X:Xn 2015-1-2 电力系统稳定性及控制 14
2015-1-2 电力系统稳定性及控制 14 17.2节 单相接地短路时 两相短路时 两相接地短路时

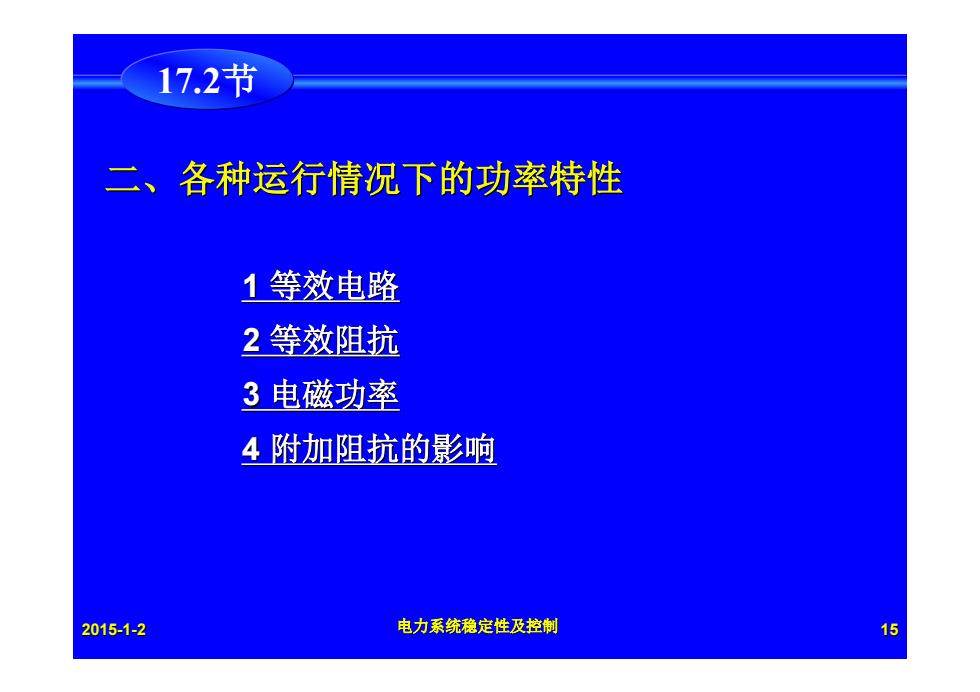

17.2节 二、各种运行情况下的功率特性 1等效电路 2等效阻抗 3电磁功率 4附加阻抗的影响 2015-1-2 电力系统稳定性及控制 15
2015-1-2 电力系统稳定性及控制 15 二、各种运行情况下的功率特性 1 等效电路 2 等效阻抗 3 电磁功率 4 附加阻抗的影响 17.2节
