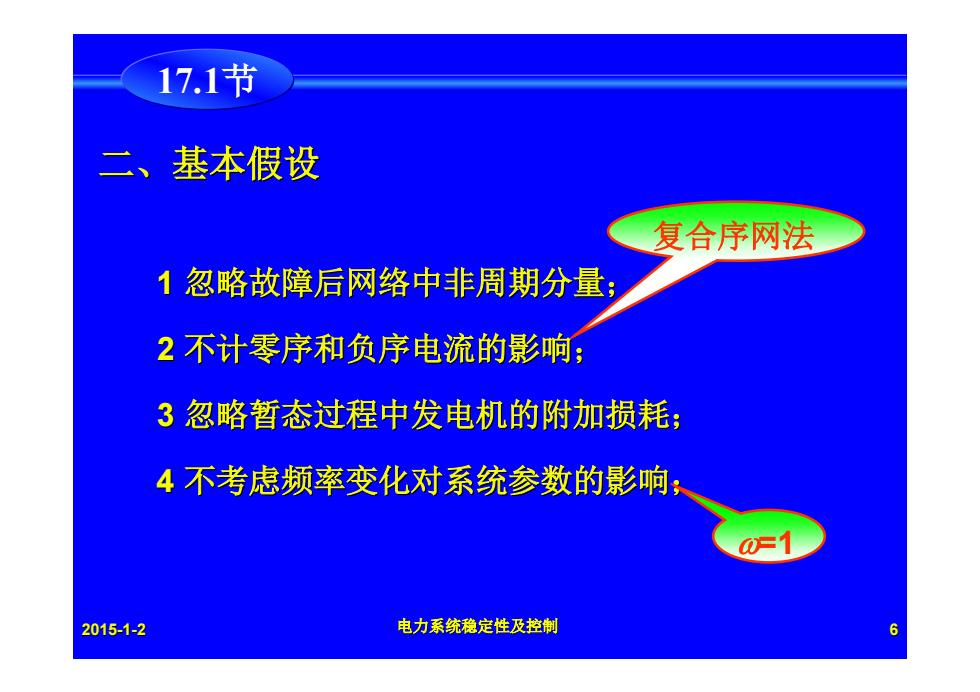

17.1节 二、基本假设 复合序网法 1忽略故障后网络中非周期分量； 2不计零序和负序电流的影响； 3忽略暂态过程中发电机的附加损耗： 4不考虑频率变化对系统参数的影响， 0F1 2015-1-2 电力系统稳定性及控制
2015-1-2 电力系统稳定性及控制 6 二、基本假设 1 忽略故障后网络中非周期分量； 2 不计零序和负序电流的影响； 3 忽略暂态过程中发电机的附加损耗； 4 不考虑频率变化对系统参数的影响； 17.1节 =1 复合序网法
忽略发电机定子电流的非周期分量 和与它对应的转子电流的周期分量 理由：衰减很快，百分之几秒后接近零： 空间静止不动的磁场，平均值接近于零 2015-1-2 电力系统稳定性及控制 7
2015-1-2 电力系统稳定性及控制 7

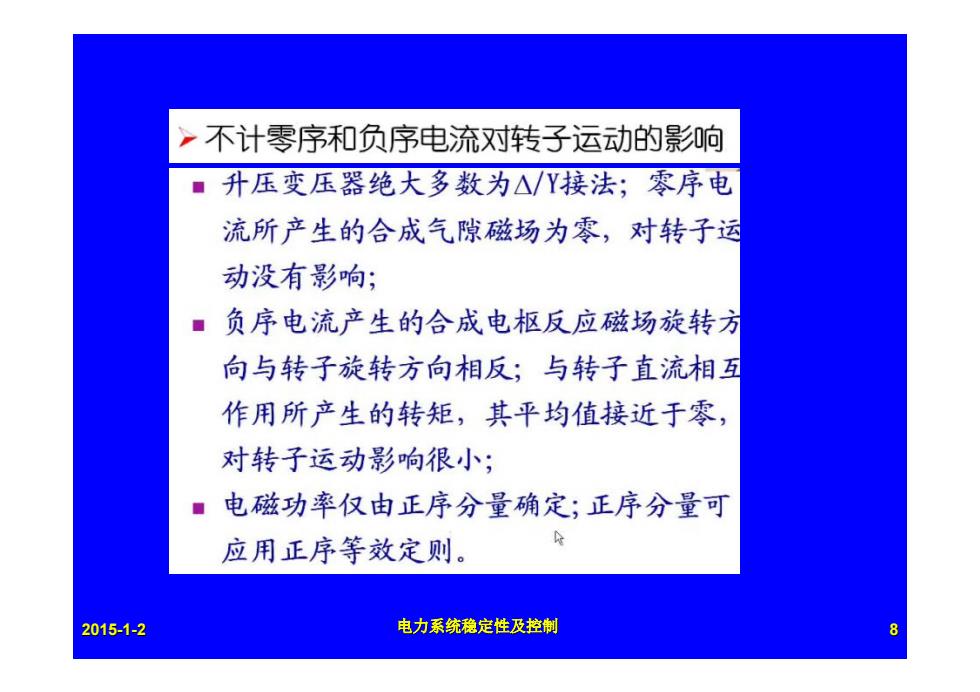

不计零序和负序电流对转子运动的影响 ■升压变压器绝大多数为△/Y接法，零序电 流所产生的合成气隙磁场为零，对转子运 动没有影响； ■负序电流产生的合成电枢反应磁场旋转方 向与转子旋转方向相反；与转子直流相互 作用所产生的转矩，其平均值接近于零， 对转子运动影响很小； 电磁功率仅由正序分量确定；正序分量可 应用正序等效定则。 2015-1-2 电力系统稳定性及控制
2015-1-2 电力系统稳定性及控制 8

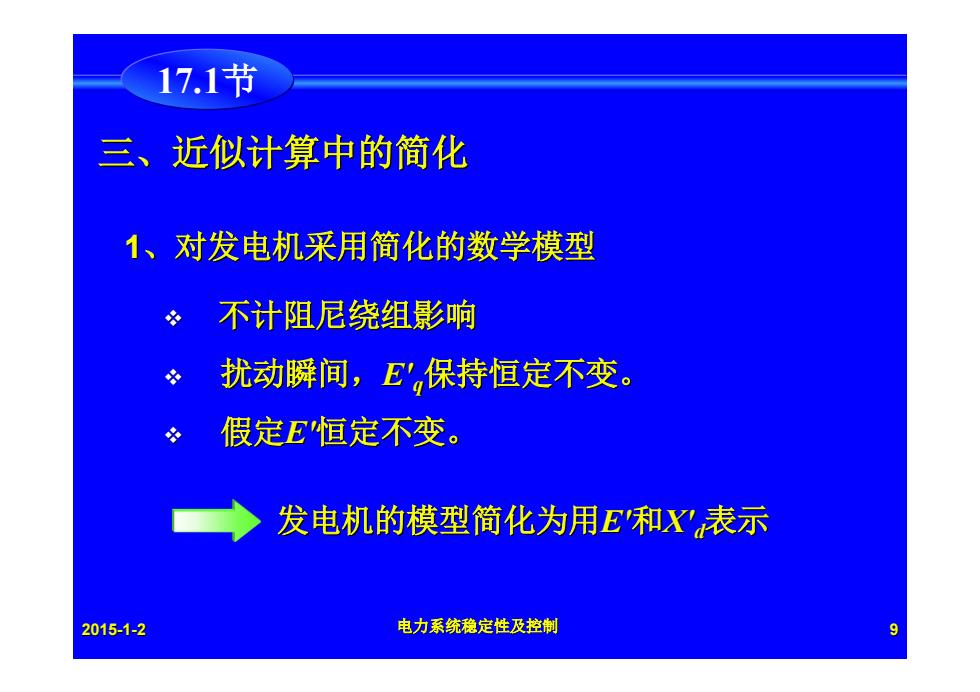

17.1节 三、近似计算中的简化 1、对发电机采用简化的数学模型 ·不计阻尼绕组影响 扰动瞬间，E保持恒定不变。 假定E恒定不变。 发电机的模型简化为用E和X'表示 2015-1-2 电力系统稳定性及控制 9
2015-1-2 电力系统稳定性及控制 9 不计阻尼绕组影响 扰动瞬间，E'q保持恒定不变。 假定E'恒定不变。 三、近似计算中的简化 1、对发电机采用简化的数学模型 发电机的模型简化为用E'和X'd表示 17.1节

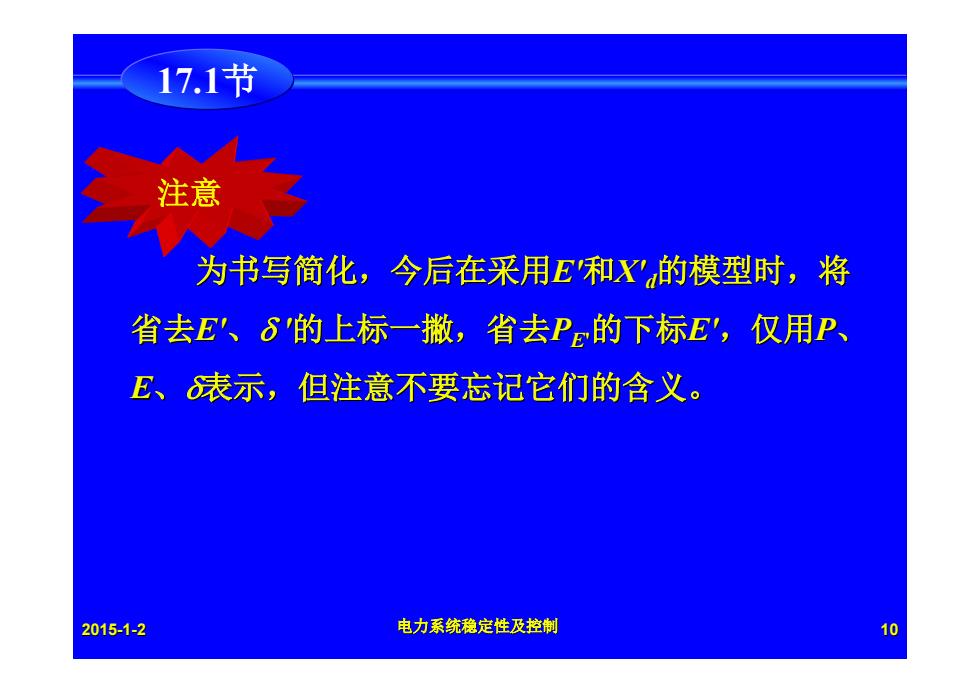

17.1节 注意 为书写简化，今后在采用E和X的模型时，将 省去E'、δ的上标一撇，省去PE的下标E,仅用P、 E、表示，但注意不要忘记它们的含义。 2015-1-2 电力系统稳定性及控制 10
2015-1-2 电力系统稳定性及控制 10 为书写简化，今后在采用E'和X'd的模型时，将 省去E'、'的上标一撇，省去PE'的下标E'，仅用P、 E、表示，但注意不要忘记它们的含义。 17.1节 注意
