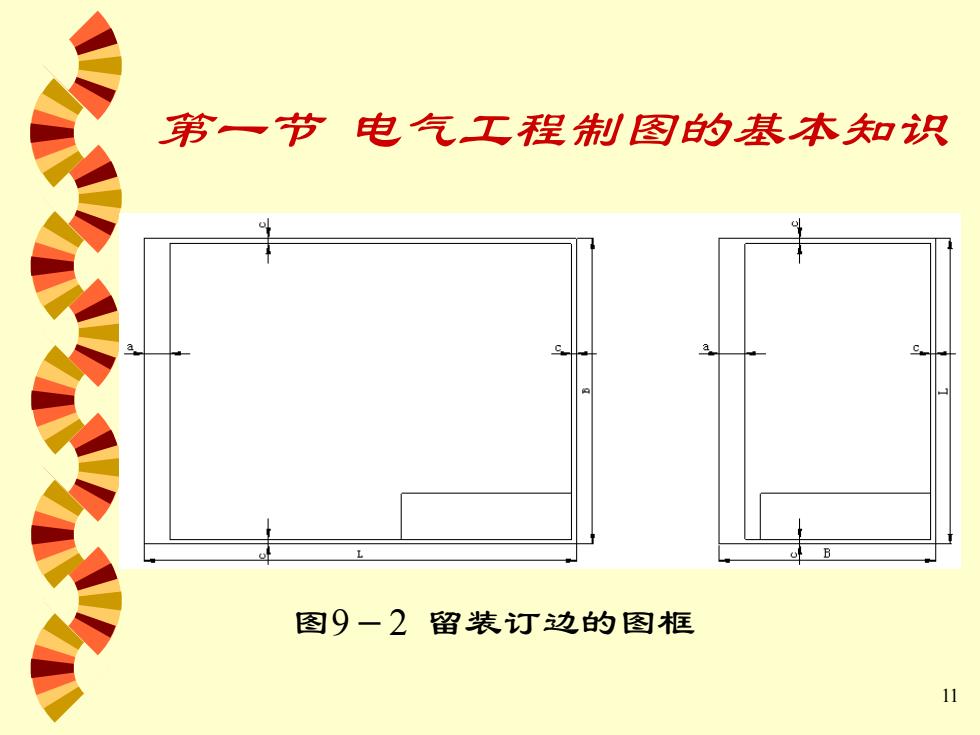

第一节电气工程制图的基本知识 图9一2留装订边的图框
11 第一节 电气工程制图的基本知识 图9－2 留装订边的图框

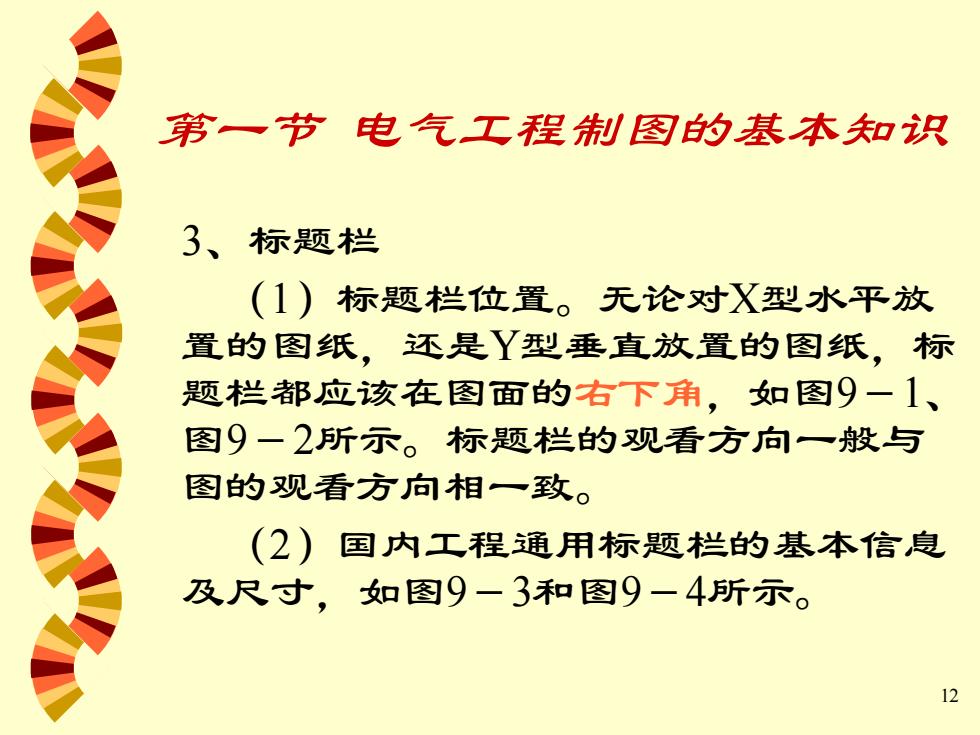

第一节电气工程制图的基本知识 3、标题栏 (1)标题栏位置。无论对X型水平放 置的图纸，还是Y型垂直放置的图纸，标 题栏应该在图面的右下角，如图9一1、 图9一2所示。标题栏的观看方向一般与 图的观看方向相一致。 (2)国内工程通用标题栏的基本信息 及尺寸，如图9一3和图9一4所示。 12
12 第一节 电气工程制图的基本知识 3、标题栏 （1）标题栏位置。无论对X型水平放 置的图纸，还是Y型垂直放置的图纸，标 题栏都应该在图面的右下角，如图9－1、 图9－2所示。标题栏的观看方向一般与 图的观看方向相一致。 （2）国内工程通用标题栏的基本信息 及尺寸，如图9－3和图9－4所示

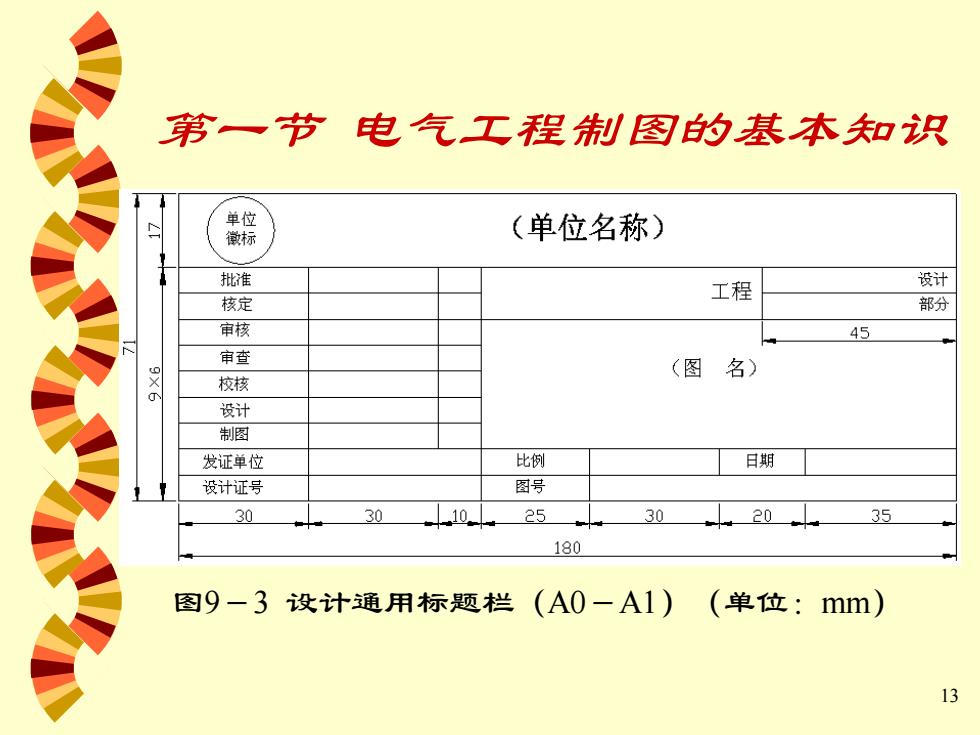

第一节电气工程制图的基本知识 单位 徽标 (单位名称) 批准 核定 工程 设计 部分 审核 45 审查 (图名) 校核 设计 制图 发证单位 比例 日期 设计证号 图号 30 30 10 25 30 20 35 180 图9-3设计通用标题栏(A0-A1) (单位：mm) 13
13 第一节 电气工程制图的基本知识 图9－3 设计通用标题栏（A0－A1）（单位：mm）
