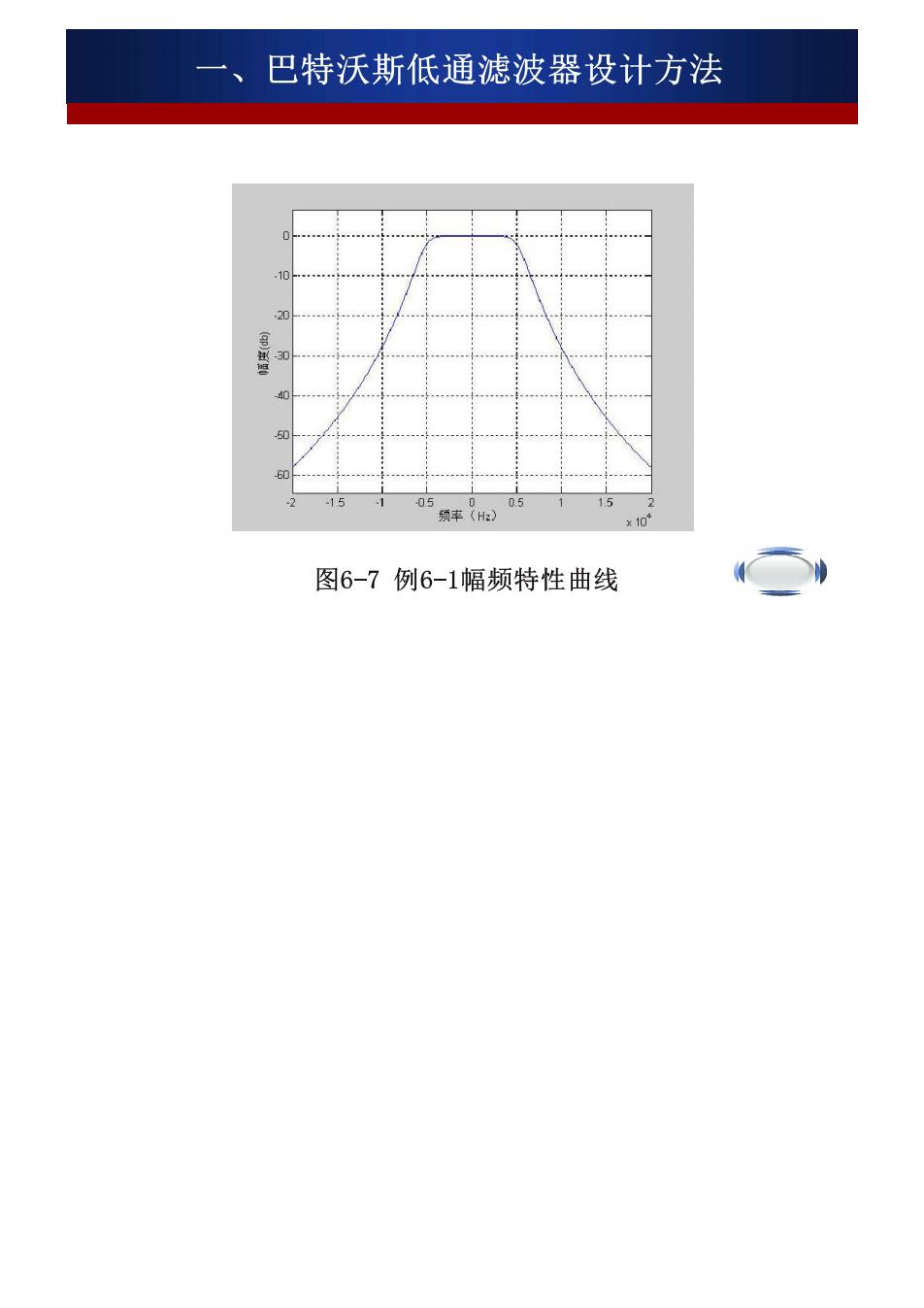

一、巴特沃斯低通滤波器设计方法 图6-7例6-1幅频特性曲线

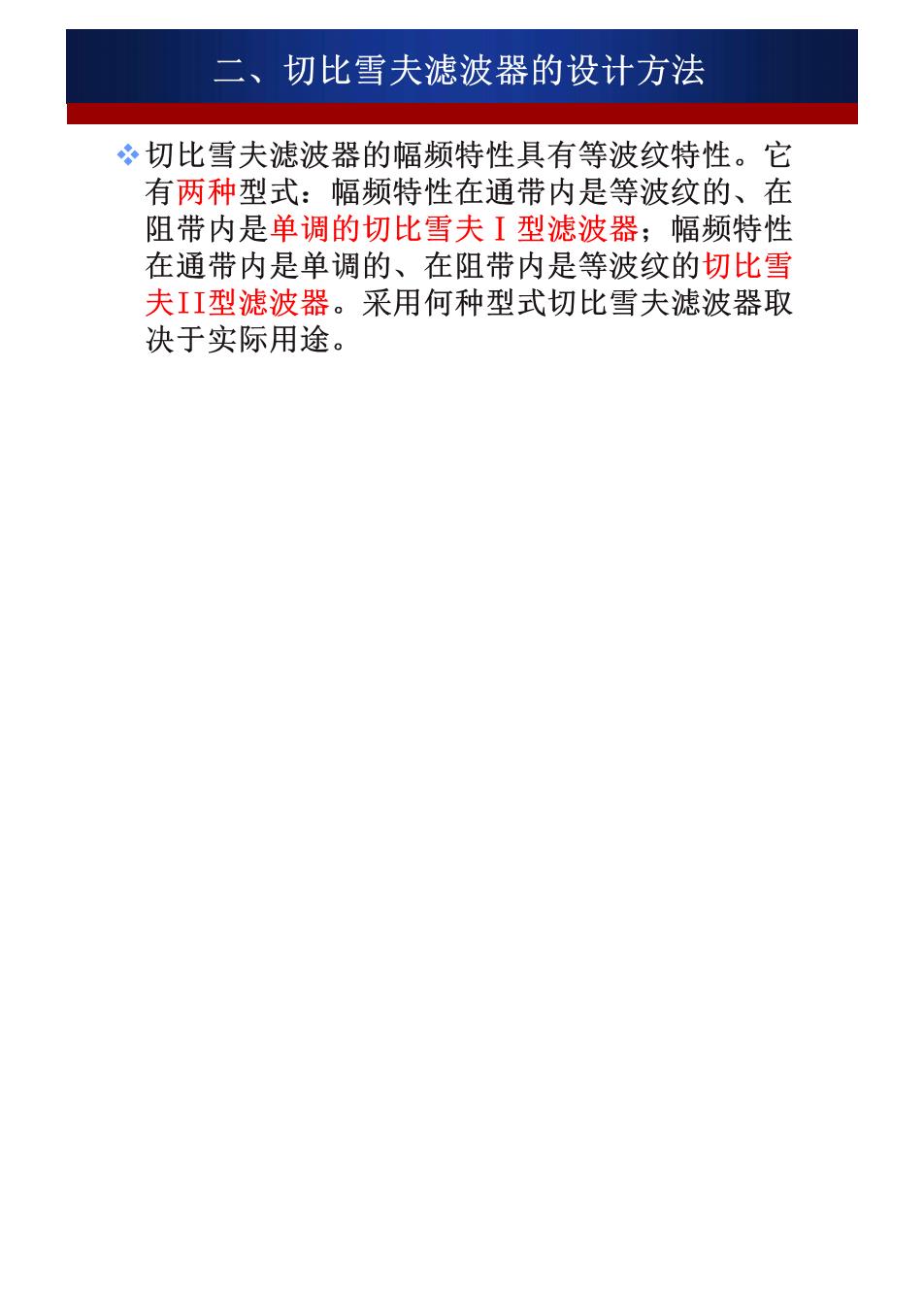

二、切比雪夫滤波器的设计方法 》切比雪夫滤波器的幅频特性具有等波纹特性。它 有两种型式：幅频特性在通带内是等波纹的、在 阻带内是单调的切比雪夫I型滤波器；幅频特性 在通带内是单调的、在阻带内是等波纹的切比雪 夫II型滤波器。采用何种型式切比雪夫滤波器取 决于实际用途

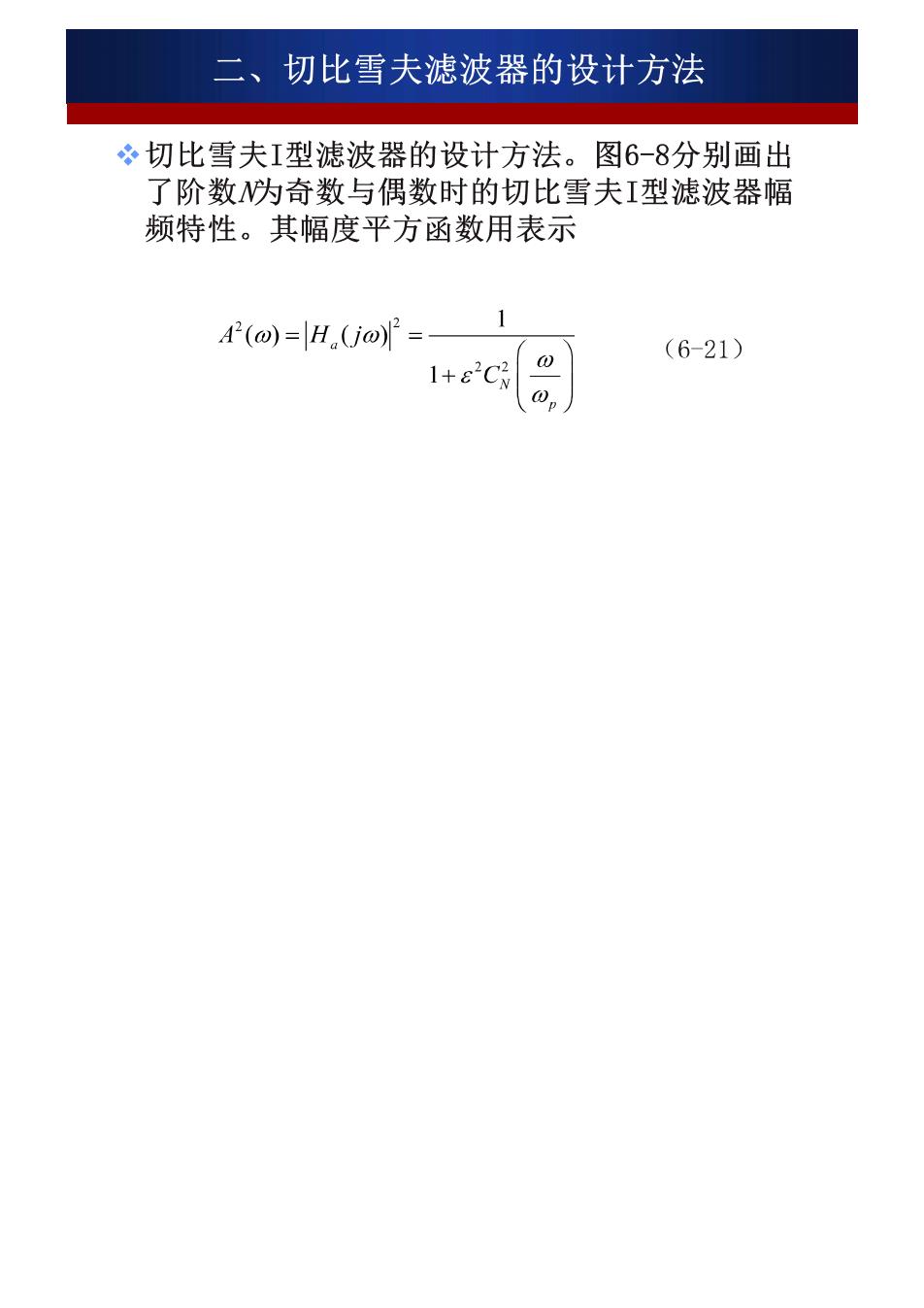

二、切比雪夫滤波器的设计方法 切比雪夫I型滤波器的设计方法。图6-8分别画出 了阶数为奇数与偶数时的切比雪夫I型滤波器幅 频特性。其幅度平方函数用表示 A2(o)=H.(jo)= 1 (6-21) 1+e2C

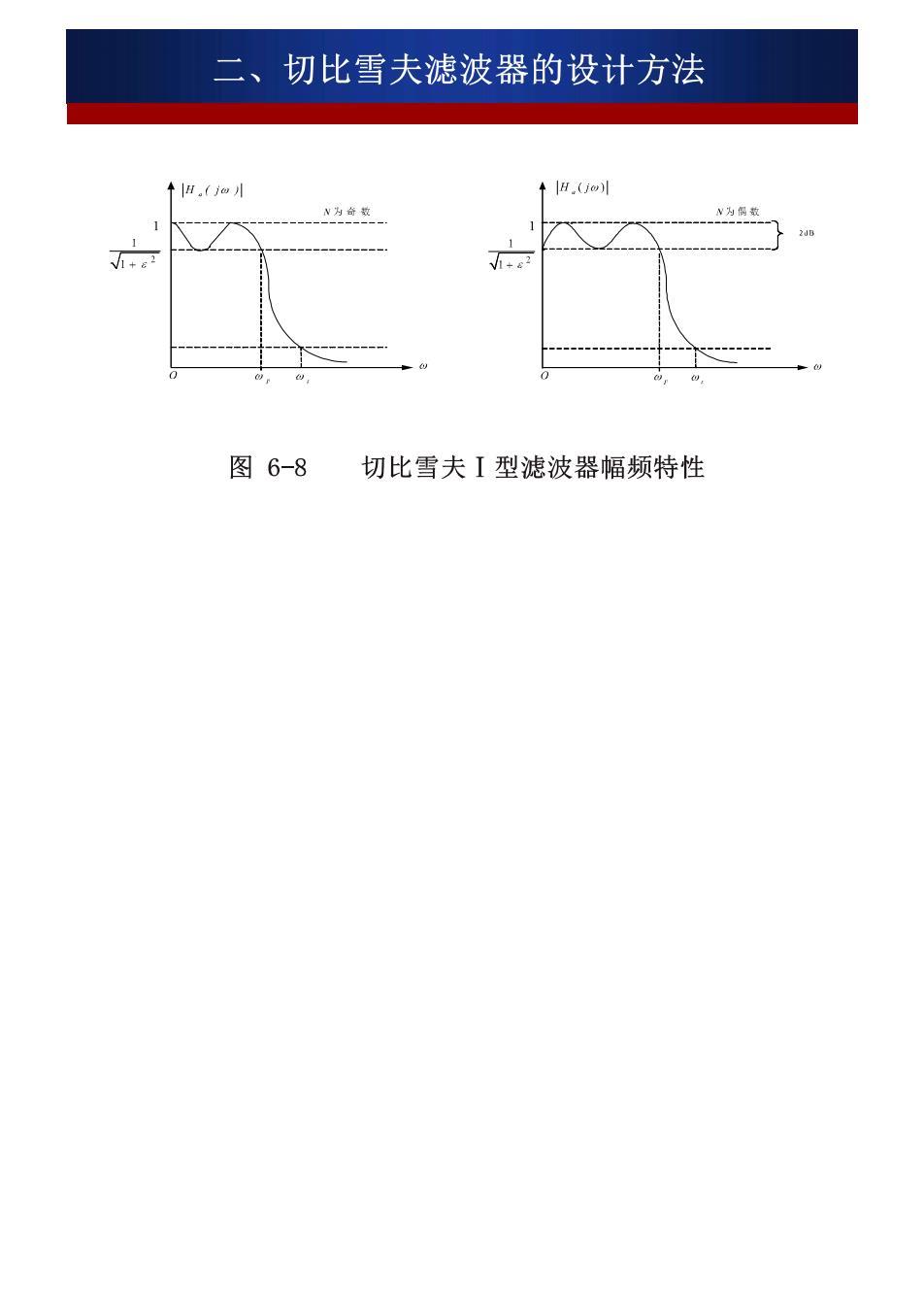

二、 切比雪夫滤波器的设计方法 ↑H.(o月 ↑H.(11 N为数 图6-8 切比雪夫I型滤波器幅频特性

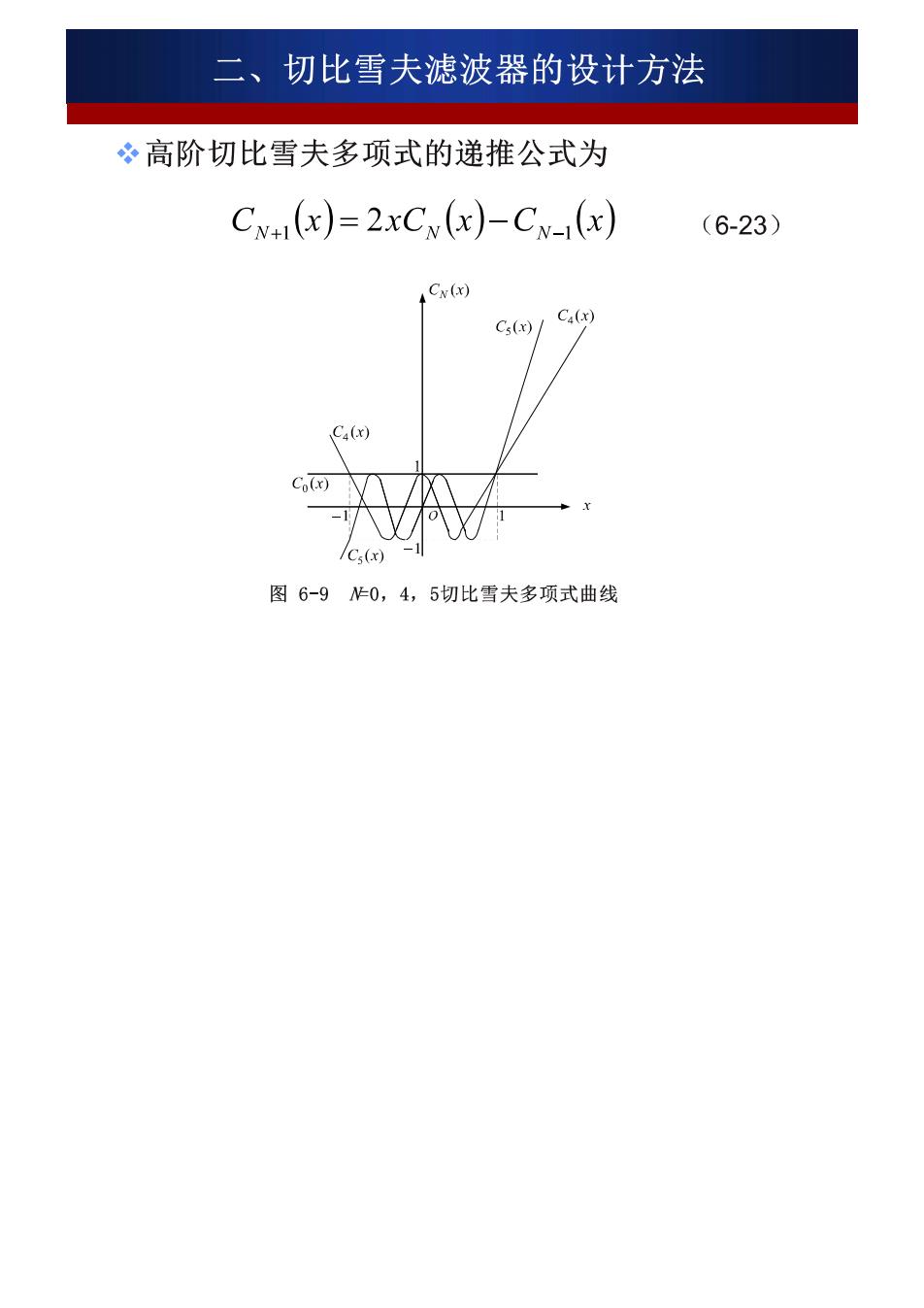

二、切比雪夫滤波器的设计方法 ÷高阶切比雪夫多项式的递推公式为 C)=2xC)-C-x) (6-23) CN(x) Cs(x) C4(x) Co(x) /C5(x) 图6-90,4,5切比雪夫多项式曲线
