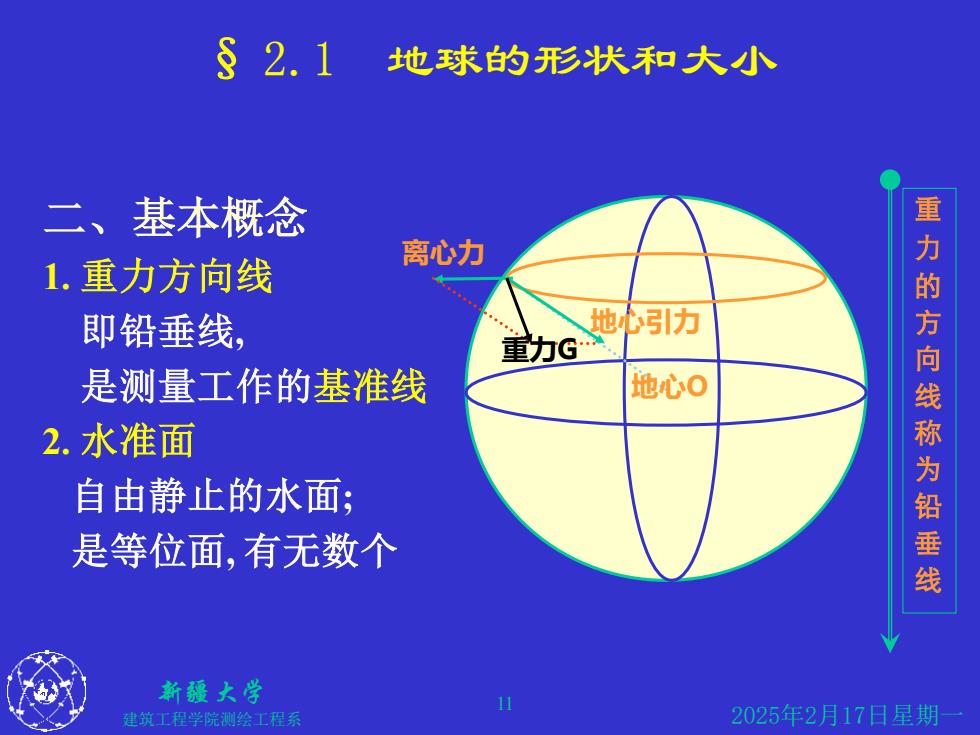

§2.1 地球的形状和大小 二、基本概念 重 1.重力方向线 离心力 即铅垂线， 地心引力 重力G 是测量工作的基准线 地心0 2.水准面 自由静止的水面； 力的方向线称为铅垂线 是等位面，有无数个 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 11 § 2.1 地球的形状和大小 二、基本概念 1. 重力方向线 即铅垂线, 是测量工作的基准线 2. 水准面 自由静止的水面; 是等位面, 有无数个 地心O 离心力 地心引力 重力G 重 力 的 方 向 线 称 为 铅 垂 线

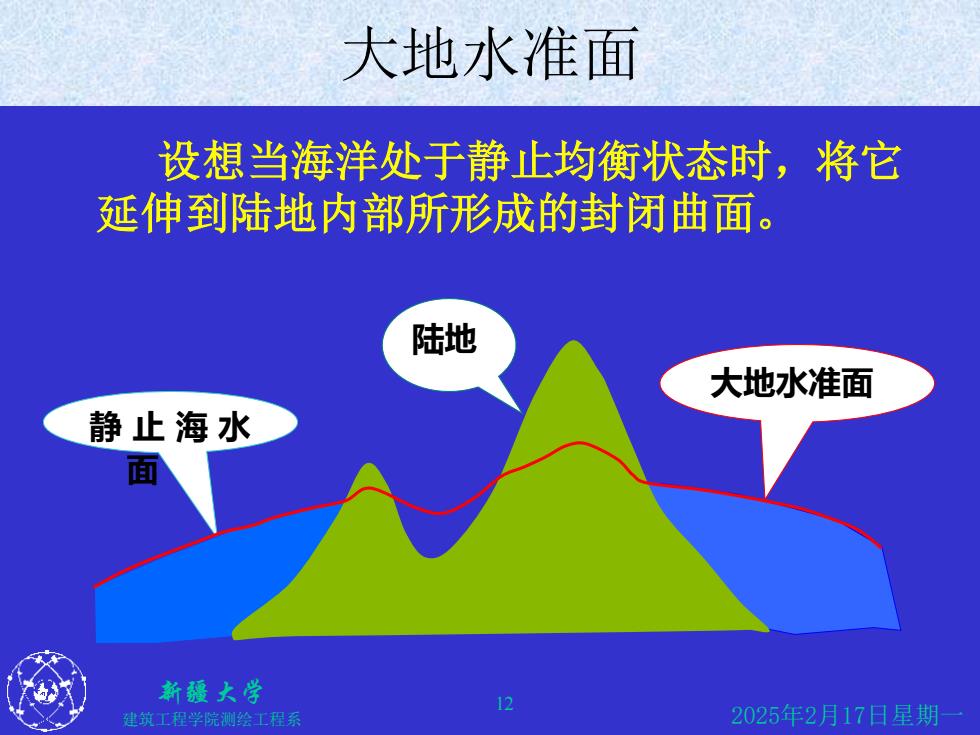

大地水准面 设想当海洋处于静止均衡状态时，将它 延伸到陆地内部所形成的封闭曲面。 陆地 大地水准面 静止海水 面 新疆大学 12 建筑工程学院测绘工程系 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 12 设想当海洋处于静止均衡状态时，将它 延伸到陆地内部所形成的封闭曲面。 大地水准面 静止海水 面 陆地 大地水准面

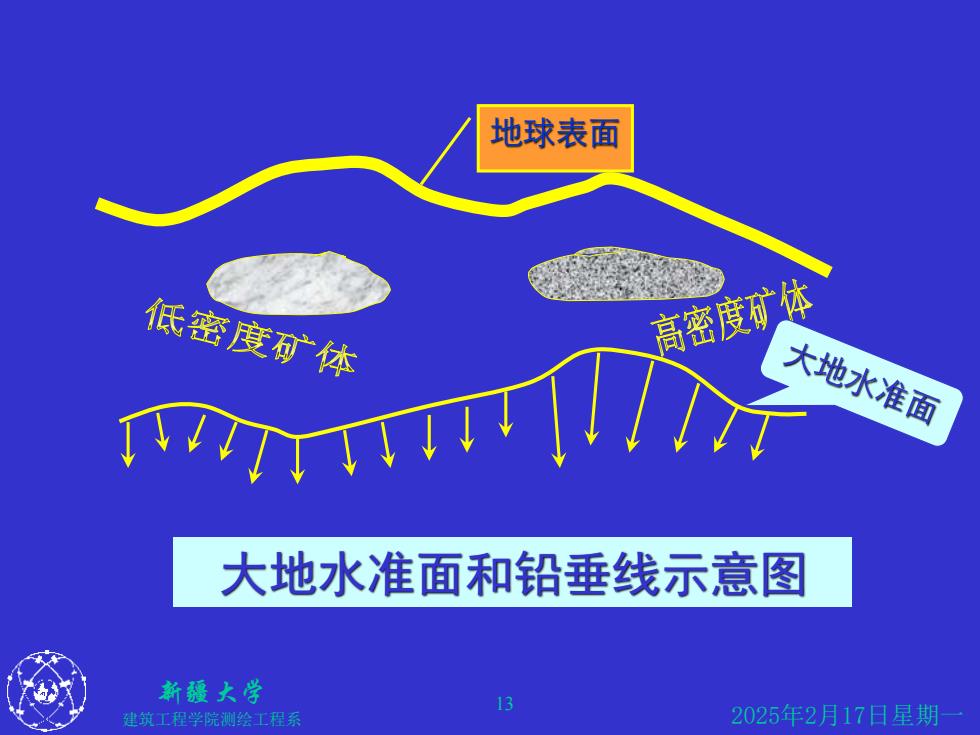

地球表面 低密度矿体 体 高密度矿 ,T 大地水准面 大地水准面和铅垂线示意图 新疆大学 13 建筑工程学院测绘工程系 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 13 地球表面 大地水准面和铅垂线示意图
起始天文 地球自转轴 子午面 地球自然表面 大地水准面 地心0 格林尼治天文台G 新疆大学 14 建筑工程学院测绘工程系 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 14 地心O O G 格林尼治天文台G • 起始天文 地球自转轴 子午面 地球自然表面 大地水准面 E
