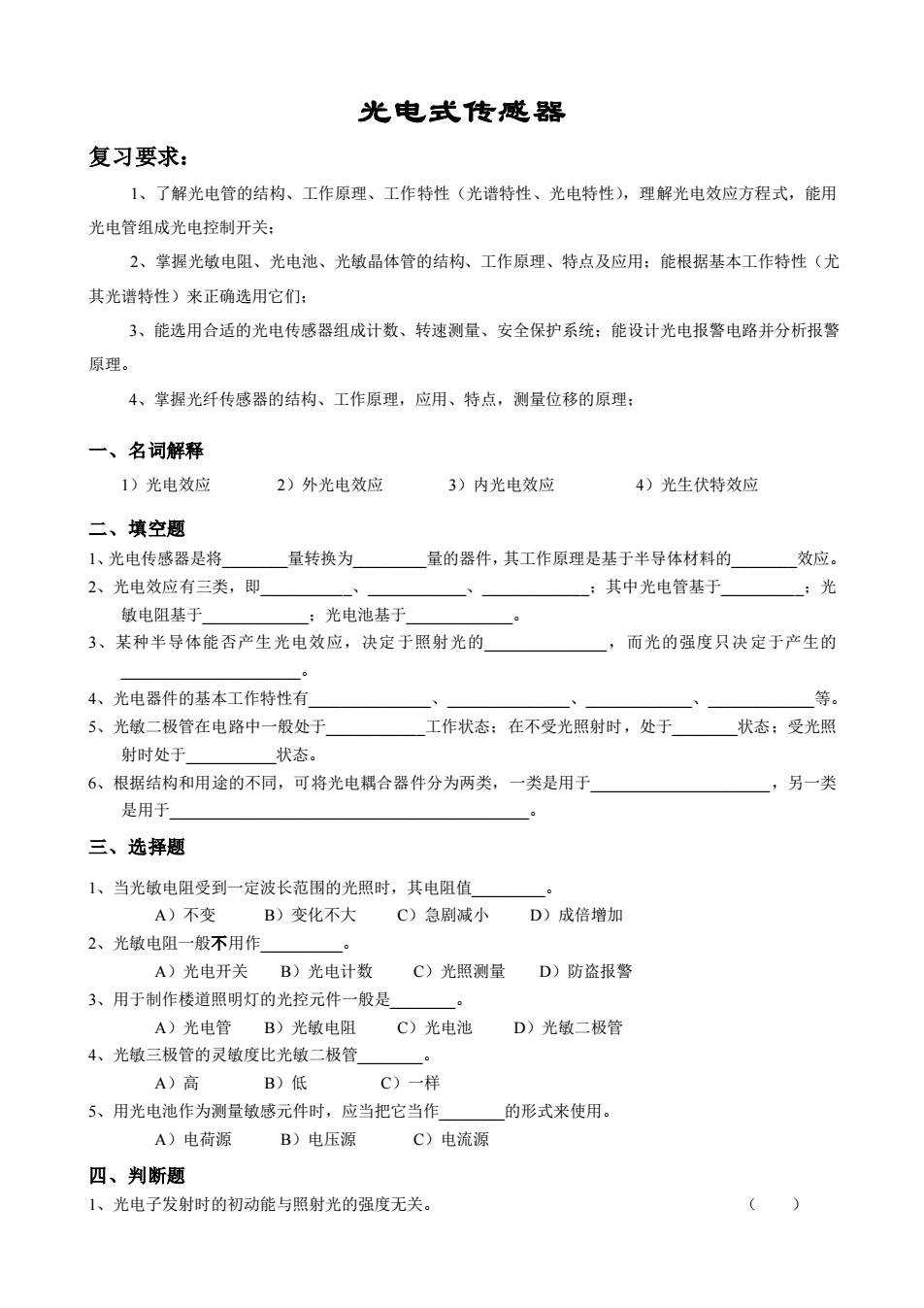

光电式传感器复习要求：1、了解光电管的结构、工作原理、工作特性（光谱特性、光电特性），理解光电效应方程式，能用光电管组成光电控制开关：2、掌握光敏电阻、光电池、光敏晶体管的结构、工作原理、特点及应用；能根据基本工作特性（尤其光谱特性）来正确选用它们：3、能选用合适的光电传感器组成计数、转速测量、安全保护系统；能设计光电报警电路并分析报警原理。4、掌握光纤传感器的结构、工作原理，应用、特点，测量位移的原理：一、名词解释1）光电效应2）外光电效应3）内光电效应4）光生伏特效应二、填空题效应。1、光电传感器是将量转换为量的器件，其工作原理是基于半导体材料的：光2、光电效应有三类，即其中光电管基于：光电池基于敏电阻基于3、某种半导体能否产生光电效应，决定于照射光的而光的强度只决定于产生的等。4、光电器件的基本工作特性有5、光敏二极管在电路中一般处于工作状态：在不受光照射时，处于状态：受光照状态。射时处于6、根据结构和用途的不同，可将光电耦合器件分为两类，一类是用于，另一类是用于三、选择题1、当光敏电阻受到一定波长范围的光照时，其电阻值A）不变B）变化不大C）急剧减小D）成倍增加2、光敏电阻一般不用作B）光电计数A）光电开关C）光照测量D）防盗报警3、用于制作楼道照明灯的光控元件一般是A）光电管B）光敏电阻C）光电池D）光敏二极管4、光敏三极管的灵敏度比光敏二极管。A)高B) 低C)一样5、用光电池作为测量敏感元件时，应当把它当作的形式来使用。A）电荷源B）电压源C）电流源四、判断题1、光电子发射时的初动能与照射光的强度无关。()
光电式传感器 复习要求： 1、了解光电管的结构、工作原理、工作特性（光谱特性、光电特性），理解光电效应方程式，能用 光电管组成光电控制开关； 2、掌握光敏电阻、光电池、光敏晶体管的结构、工作原理、特点及应用；能根据基本工作特性（尤 其光谱特性）来正确选用它们； 3、能选用合适的光电传感器组成计数、转速测量、安全保护系统；能设计光电报警电路并分析报警 原理。 4、掌握光纤传感器的结构、工作原理，应用、特点，测量位移的原理； 一、名词解释 1）光电效应 2）外光电效应 3）内光电效应 4）光生伏特效应 二、填空题 1、光电传感器是将_量转换为_量的器件，其工作原理是基于半导体材料的_效应。 2、光电效应有三类，即_、_、_；其中光电管基于_；光 敏电阻基于_；光电池基于_。 3、某种半导体能否产生光电效应，决定于照射光的_，而光的强度只决定于产生的 _。 4、光电器件的基本工作特性有_、_、_、_等。 5、光敏二极管在电路中一般处于_工作状态；在不受光照射时，处于_状态；受光照 射时处于_状态。 6、根据结构和用途的不同，可将光电耦合器件分为两类，一类是用于_，另一类 是用于_。 三、选择题 1、当光敏电阻受到一定波长范围的光照时，其电阻值_。 A）不变 B）变化不大 C）急剧减小 D）成倍增加 2、光敏电阻一般不用作_。 A）光电开关 B）光电计数 C）光照测量 D）防盗报警 3、用于制作楼道照明灯的光控元件一般是_。 A）光电管 B）光敏电阻 C）光电池 D）光敏二极管 4、光敏三极管的灵敏度比光敏二极管_。 A）高 B）低 C）一样 5、用光电池作为测量敏感元件时，应当把它当作_的形式来使用。 A）电荷源 B）电压源 C）电流源 四、判断题 1、光电子发射时的初动能与照射光的强度无关。 （ ）

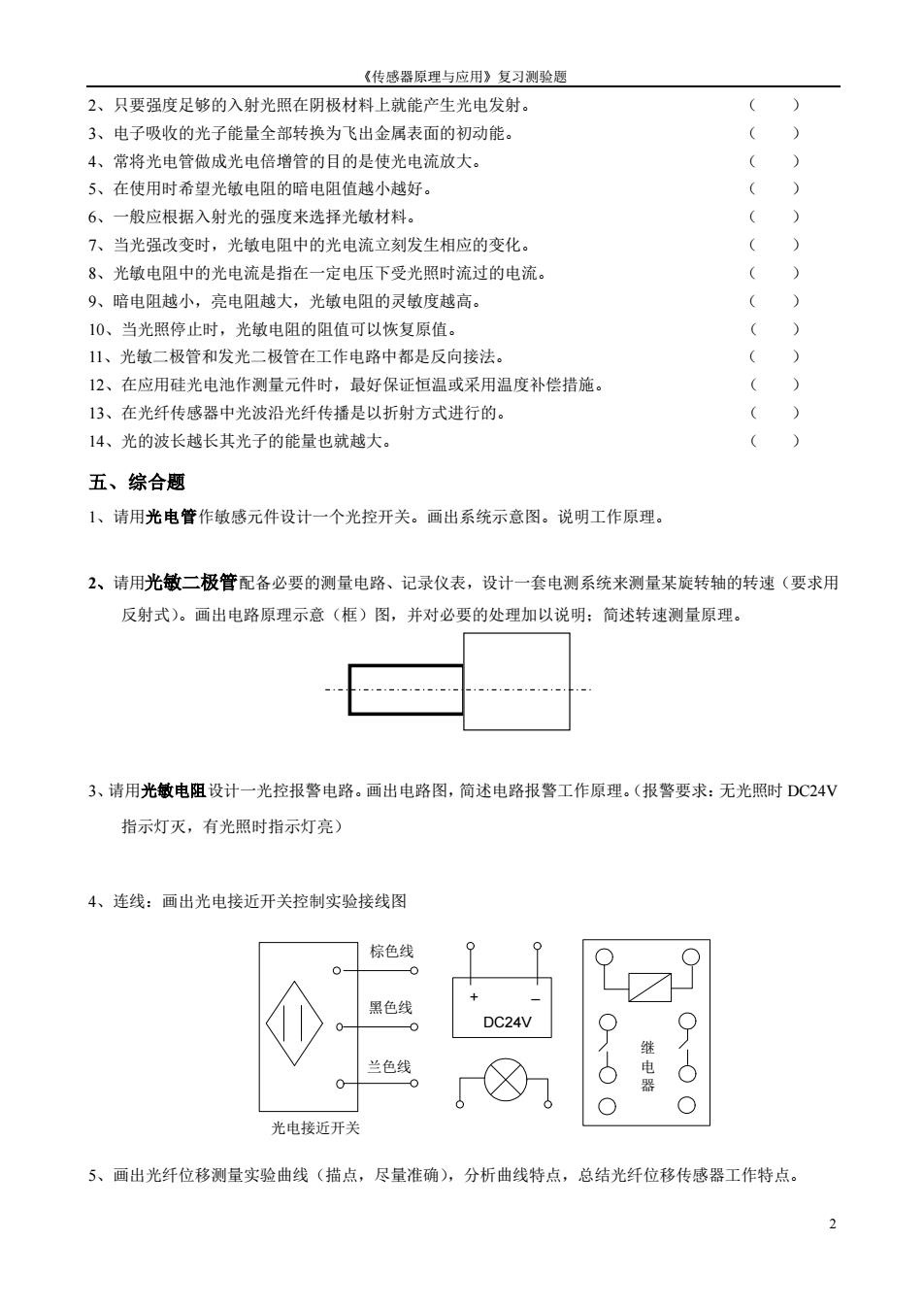

《传感器原理与应用》复习测验题(2、只要强度足够的入射光照在阴极材料上就能产生光电发射。)(73、电子吸收的光子能量全部转换为飞出金属表面的初动能。()4、常将光电管做成光电倍增管的目的是使光电流放大。()5、在使用时希望光敏电阻的暗电阻值越小越好。()6、一般应根据入射光的强度来选择光敏材料。()7、当光强改变时，光敏电阻中的光电流立刻发生相应的变化。()8、光敏电阻中的光电流是指在一定电压下受光照时流过的电流。()9、暗电阻越小，亮电阻越大，光敏电阻的灵敏度越高。()10、当光照停止时，光敏电阻的阻值可以恢复原值。)(11、光敏二极管和发光二极管在工作电路中都是反向接法。()12、在应用硅光电池作测量元件时，最好保证恒温或采用温度补偿措施。()13、在光纤传感器中光波沿光纤传播是以折射方式进行的。()14、光的波长越长其光子的能量也就越大。五、综合题1、请用光电管作敏感元件设计一个光控开关。画出系统示意图。说明工作原理。2、请用光敏二极管配备必要的测量电路、记录仪表，设计一套电测系统来测量某旋转轴的转速（要求用反射式）。画出电路原理示意（框）图，并对必要的处理加以说明：简述转速测量原理。3、请用光敏电阻设计一光控报警电路。画出电路图，简述电路报警工作原理。（报警要求：无光照时DC24V指示灯灭，有光照时指示灯亮）4、连线：画出光电接近开关控制实验接线图棕色线福黑色线DC24V继0兰色线电器0O光电接近开关5、画出光纤位移测量实验曲线（描点，尽量准确），分析曲线特点，总结光纤位移传感器工作特点。2
《传感器原理与应用》复习测验题 2 2、只要强度足够的入射光照在阴极材料上就能产生光电发射。 （ ） 3、电子吸收的光子能量全部转换为飞出金属表面的初动能。 （ ） 4、常将光电管做成光电倍增管的目的是使光电流放大。 （ ） 5、在使用时希望光敏电阻的暗电阻值越小越好。 （ ） 6、一般应根据入射光的强度来选择光敏材料。 （ ） 7、当光强改变时，光敏电阻中的光电流立刻发生相应的变化。 （ ） 8、光敏电阻中的光电流是指在一定电压下受光照时流过的电流。 （ ） 9、暗电阻越小，亮电阻越大，光敏电阻的灵敏度越高。 （ ） 10、当光照停止时，光敏电阻的阻值可以恢复原值。 （ ） 11、光敏二极管和发光二极管在工作电路中都是反向接法。 （ ） 12、在应用硅光电池作测量元件时，最好保证恒温或采用温度补偿措施。 （ ） 13、在光纤传感器中光波沿光纤传播是以折射方式进行的。 （ ） 14、光的波长越长其光子的能量也就越大。 （ ） 五、综合题 1、请用光电管作敏感元件设计一个光控开关。画出系统示意图。说明工作原理。 2、请用光敏二极管配备必要的测量电路、记录仪表，设计一套电测系统来测量某旋转轴的转速（要求用 反射式）。画出电路原理示意（框）图，并对必要的处理加以说明；简述转速测量原理。 3、请用光敏电阻设计一光控报警电路。画出电路图，简述电路报警工作原理。（报警要求：无光照时 DC24V 指示灯灭，有光照时指示灯亮） 4、连线：画出光电接近开关控制实验接线图 5、画出光纤位移测量实验曲线（描点，尽量准确），分析曲线特点，总结光纤位移传感器工作特点。 + DC24V _ 光电接近开关 棕色线 黑色线 兰色线 继 电 器
