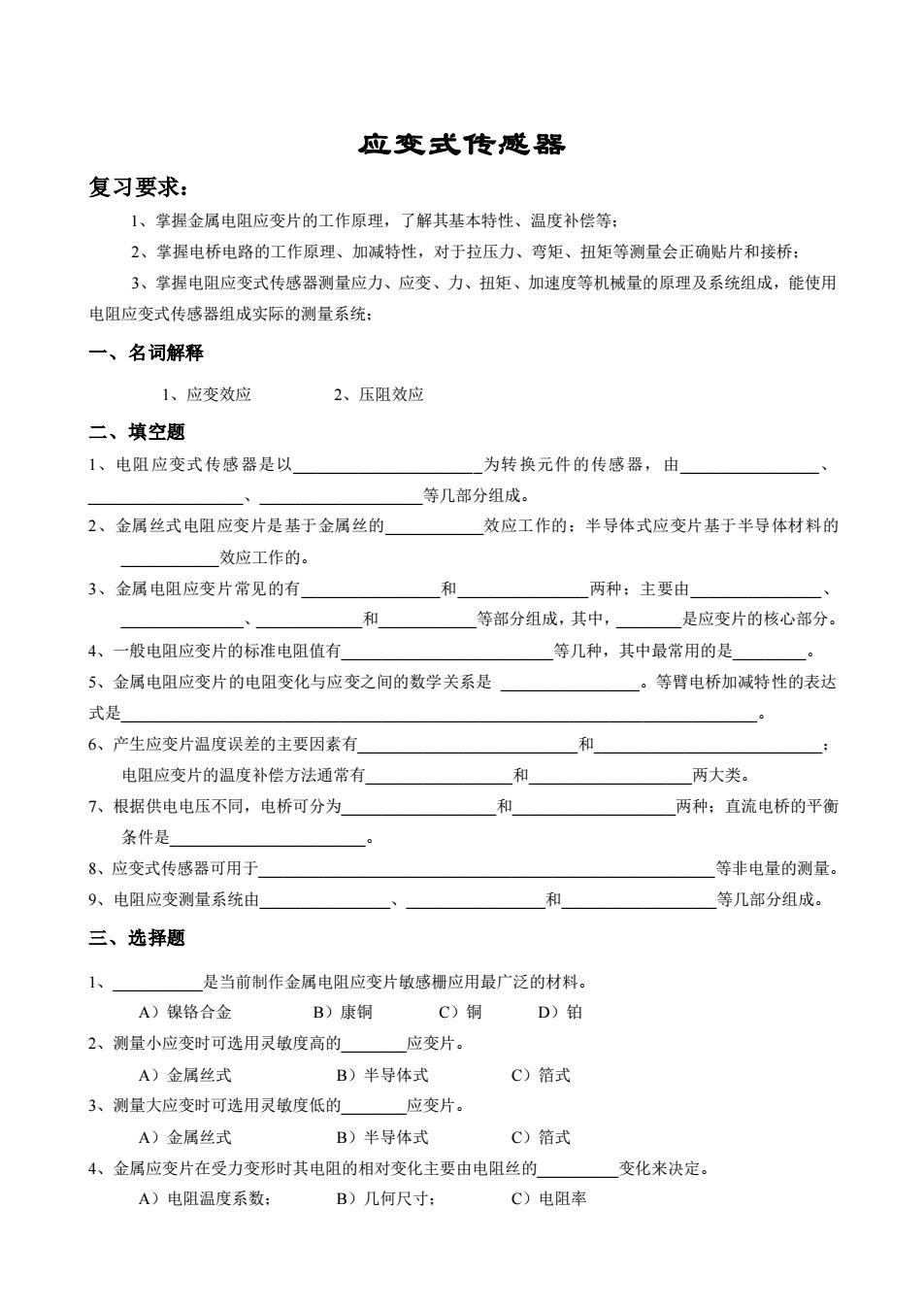

应变式传感器 复习要求： 1、掌握金属电阻应变片的工作原理，了解其基本特性、温度补偿等； 2、掌握电桥电路的工作原理、加减特性，对于拉压力、弯矩、扭矩等测量会正确贴片和接桥； 3、掌握电阻应变式传感器测量应力、应变、力、扭矩、加速度等机械量的原理及系统组成，能使用 电阻应变式传感器组成实际的测量系统； 一、名词解释 1、应变效应 2、压阻效应 二、填空题 1、电阻应变式传感器是以_为转换元件的传感器，由_、 _、_等几部分组成。 2、金属丝式电阻应变片是基于金属丝的_效应工作的；半导体式应变片基于半导体材料的 _效应工作的。 3、金属电阻应变片常见的有_和_两种；主要由_、 _、_和_等部分组成，其中，_是应变片的核心部分。 4、一般电阻应变片的标准电阻值有_等几种，其中最常用的是_。 5、金属电阻应变片的电阻变化与应变之间的数学关系是 _。等臂电桥加减特性的表达 式是_。 6、产生应变片温度误差的主要因素有_和_； 电阻应变片的温度补偿方法通常有_和_两大类。 7、根据供电电压不同，电桥可分为_和_两种；直流电桥的平衡 条件是_。 8、应变式传感器可用于_等非电量的测量。 9、电阻应变测量系统由_、_和_等几部分组成。 三、选择题 1、_是当前制作金属电阻应变片敏感栅应用最广泛的材料。 A）镍铬合金 B）康铜 C）铜 D）铂 2、测量小应变时可选用灵敏度高的_应变片。 A）金属丝式 B）半导体式 C）箔式 3、测量大应变时可选用灵敏度低的_应变片。 A）金属丝式 B）半导体式 C）箔式 4、金属应变片在受力变形时其电阻的相对变化主要由电阻丝的_变化来决定。 A）电阻温度系数； B）几何尺寸； C）电阻率
《传感器原理与应用》复习测验题5、半导体应变片在受力变形时其电阻的相对变化主要由电阻丝的变化来决定。A）电阻温度系数；B）几何尺寸；C）电阻率6、金属应变片是根据原理来工作的。A）电阻应变效应B）压阻效应C）热阻效应原理来工作的。7、半导体应变片是根据A）电阻应变效应B）压阻效应C）热阻效应8、电阻应变片的灵敏度为A）电阻丝的电阻变化与应变值之比；B）电阻丝的电阻变化率与应变值之比：C）应变仪输出电压与应变值之比9、下列接桥方式中，输出电压灵敏度最高的是A）半桥单臂C）四臂全桥B）半桥双臂10、若想提高电桥灵敏度，可采取A）增加每个应变片的初始电阻值：B）半桥双臂各并联一片电阻应变片：C）半桥双臂各串联一片电阻应变片：D）适当提高电桥的电源电压。上11、作为温度补偿的应变片应接在工作应变片的A）同一臂B）相邻臂C）相对臂12、在桥臂上串联应变片可以使测量应变电桥的灵敏度可以使电桥的测量精度A）提高B）降低C）不变13、在藩茄酱生产厂，一般选用传感器来实现定量灌装。D）自感式A）差动变压器式B）压电式C）电阻应变式四、综合题1、请用电阻应变式传感器制作一拉力计：F1）请在柱形弹性元件表面贴片（要求贴4片）：2）画出桥路图（全桥）：3）推导出电桥输出电压U与应变的关系式：4）简述测量拉力的原理。F2

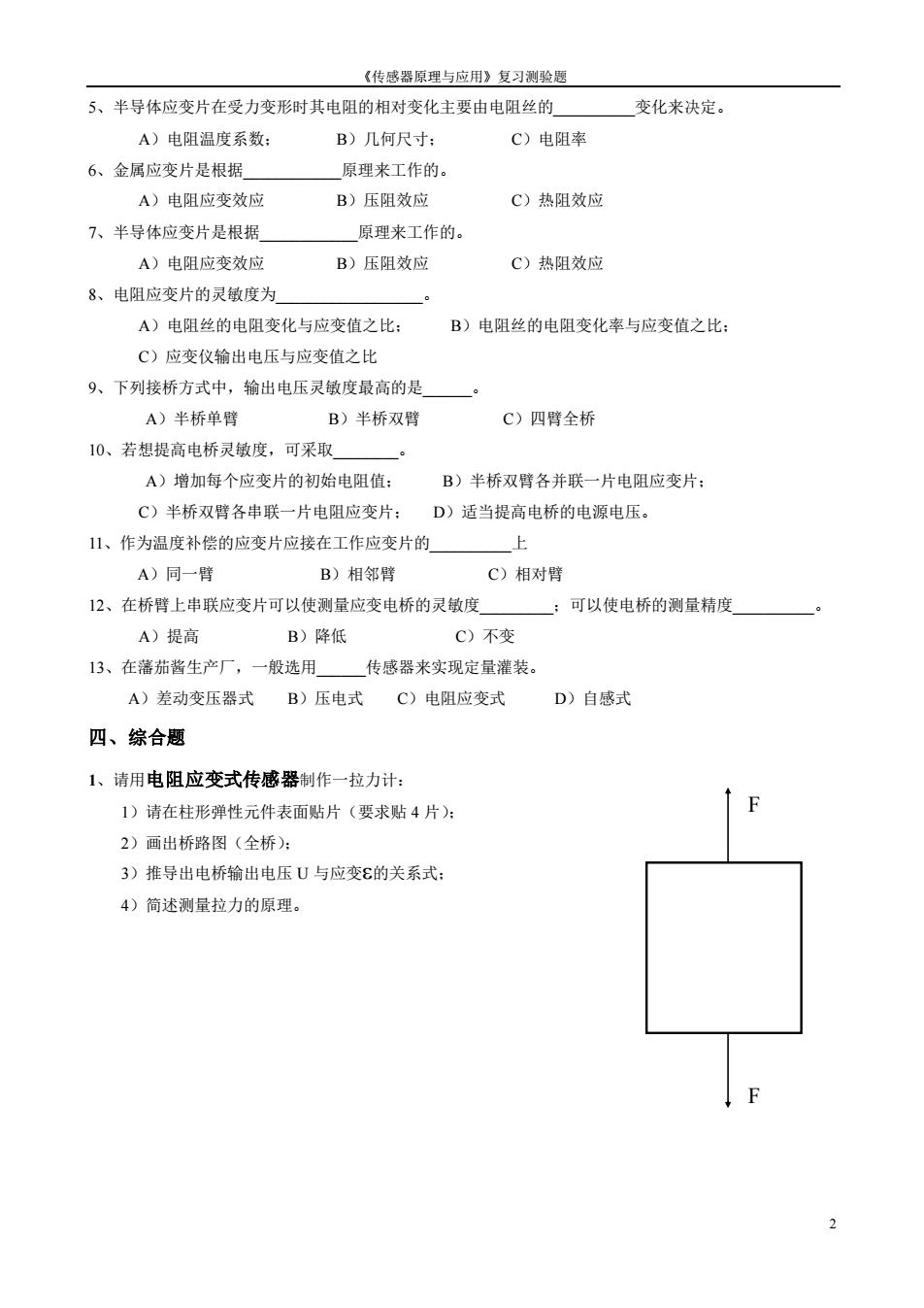

《传感器原理与应用》复习测验题 2 5、半导体应变片在受力变形时其电阻的相对变化主要由电阻丝的_变化来决定。 A）电阻温度系数； B）几何尺寸； C）电阻率 6、金属应变片是根据_原理来工作的。 A）电阻应变效应 B）压阻效应 C）热阻效应 7、半导体应变片是根据_原理来工作的。 A）电阻应变效应 B）压阻效应 C）热阻效应 8、电阻应变片的灵敏度为_。 A）电阻丝的电阻变化与应变值之比； B）电阻丝的电阻变化率与应变值之比； C）应变仪输出电压与应变值之比 9、下列接桥方式中，输出电压灵敏度最高的是_。 A）半桥单臂 B）半桥双臂 C）四臂全桥 10、若想提高电桥灵敏度，可采取_。 A）增加每个应变片的初始电阻值； B）半桥双臂各并联一片电阻应变片； C）半桥双臂各串联一片电阻应变片； D）适当提高电桥的电源电压。 11、作为温度补偿的应变片应接在工作应变片的_上 A）同一臂 B）相邻臂 C）相对臂 12、在桥臂上串联应变片可以使测量应变电桥的灵敏度_；可以使电桥的测量精度_。 A）提高 B）降低 C）不变 13、在藩茄酱生产厂，一般选用_传感器来实现定量灌装。 A）差动变压器式 B）压电式 C）电阻应变式 D）自感式 四、综合题 1、请用电阻应变式传感器制作一拉力计： 1）请在柱形弹性元件表面贴片（要求贴 4 片）； 2）画出桥路图（全桥）； 3）推导出电桥输出电压 U 与应变的关系式； 4）简述测量拉力的原理。 F F
《传感器原理与应用》复习测验题2、电阻应变传感器电桥加减特性实验中，用不同的电桥不同的载荷测量出不同的应变值，不考虑实验误差，根据已知数据将下表空格填满。20341150单臂半桥双臂异号半桥双臂同号半桥四臂全桥如果实验中存在误差，试从系统的各个环节分析误差产生的原因？3

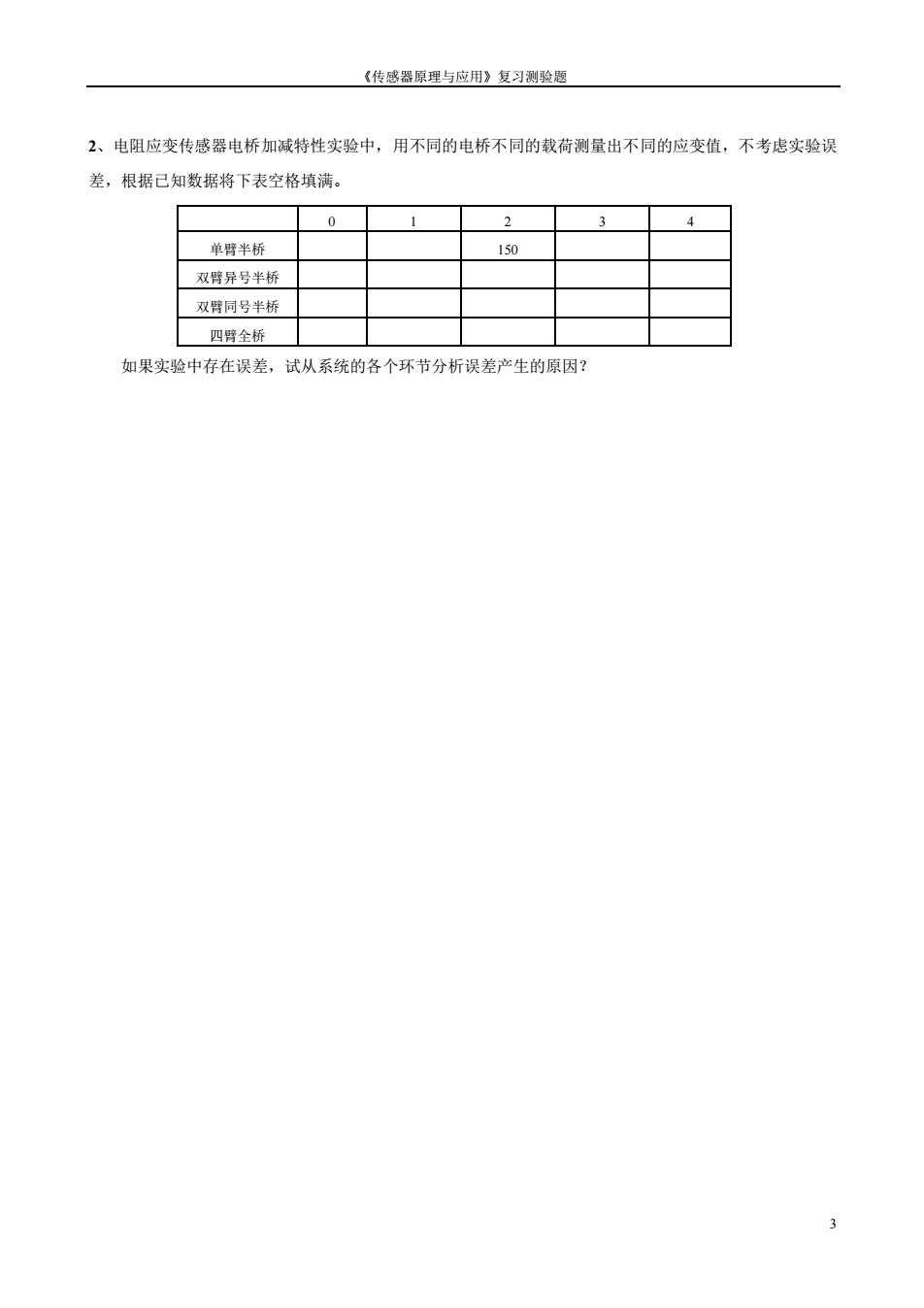

《传感器原理与应用》复习测验题 3 2、电阻应变传感器电桥加减特性实验中，用不同的电桥不同的载荷测量出不同的应变值，不考虑实验误 差，根据已知数据将下表空格填满。 0 1 2 3 4 单臂半桥 150 双臂异号半桥 双臂同号半桥 四臂全桥 如果实验中存在误差，试从系统的各个环节分析误差产生的原因？
