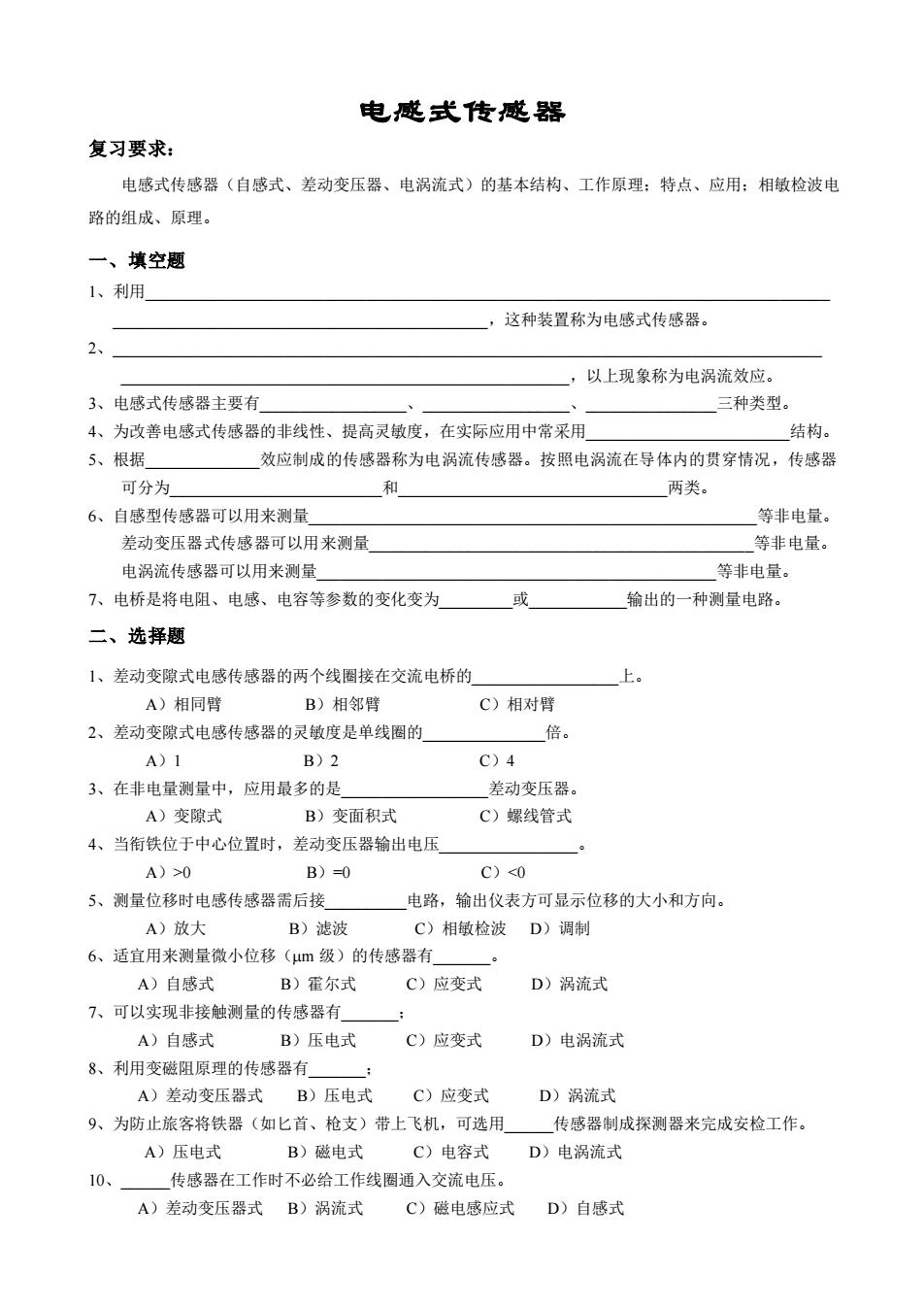

电感式传感器 复习要求： 电感式传感器（自感式、差动变压器、电涡流式）的基本结构、工作原理；特点、应用；相敏检波电 路的组成、原理。 一、填空题 1、利用_ _，这种装置称为电感式传感器。 2、_ _，以上现象称为电涡流效应。 3、电感式传感器主要有_、_、_三种类型。 4、为改善电感式传感器的非线性、提高灵敏度，在实际应用中常采用_结构。 5、根据_效应制成的传感器称为电涡流传感器。按照电涡流在导体内的贯穿情况，传感器 可分为_和_两类。 6、自感型传感器可以用来测量_等非电量。 差动变压器式传感器可以用来测量_等非电量。 电涡流传感器可以用来测量_等非电量。 7、电桥是将电阻、电感、电容等参数的变化变为_或_输出的一种测量电路。 二、选择题 1、差动变隙式电感传感器的两个线圈接在交流电桥的_上。 A）相同臂 B）相邻臂 C）相对臂 2、差动变隙式电感传感器的灵敏度是单线圈的_倍。 A）1 B）2 C）4 3、在非电量测量中，应用最多的是_差动变压器。 A）变隙式 B）变面积式 C）螺线管式 4、当衔铁位于中心位置时，差动变压器输出电压_。 A）>0 B）=0 C）<0 5、测量位移时电感传感器需后接_电路，输出仪表方可显示位移的大小和方向。 A）放大 B）滤波 C）相敏检波 D）调制 6、适宜用来测量微小位移（m 级）的传感器有_。 A）自感式 B）霍尔式 C）应变式 D）涡流式 7、可以实现非接触测量的传感器有_； A）自感式 B）压电式 C）应变式 D）电涡流式 8、利用变磁阻原理的传感器有_； A）差动变压器式 B）压电式 C）应变式 D）涡流式 9、为防止旅客将铁器（如匕首、枪支）带上飞机，可选用_传感器制成探测器来完成安检工作。 A）压电式 B）磁电式 C）电容式 D）电涡流式 10、_传感器在工作时不必给工作线圈通入交流电压。 A）差动变压器式 B）涡流式 C）磁电感应式 D）自感式
《传感器原理与应用》复习测验题11、有一机械加工零件，为判断其内部有无沙眼，可选用传感器。A）压电式B）电阻应变式C）动圈磁电式D）电涡流式三、判断题()1、自感型电感传感器的灵敏度不是常数。()2、差动变压器式传感器的两个次级线圈要求反极性并联。)3、用差动变压器式传感器测量位移时，根据其次级线圈输出就能辨别被测位移量的大小和方向。（(24、透射式电涡流传感器一般都采用高频激励。()5、反射式电涡流传感器一般都采用低频激励。四、综合题1、请选用电涡流式配备必要的测量电路、记录仪表，设计一套电测系统来测量某旋转轴的转速。（要求用反射式）。画出电路原理示意（框）图，并对必要的处理加以说明：简述转速测量原理。2、图2所示为一自动磨削控制系统，请叙述控制过程。电动机研磨盘驱动电路伺眼电动机0山放大电路计算机显示器图2自动磨削控制系统1一传感器2一被研磨工件3研磨盘2

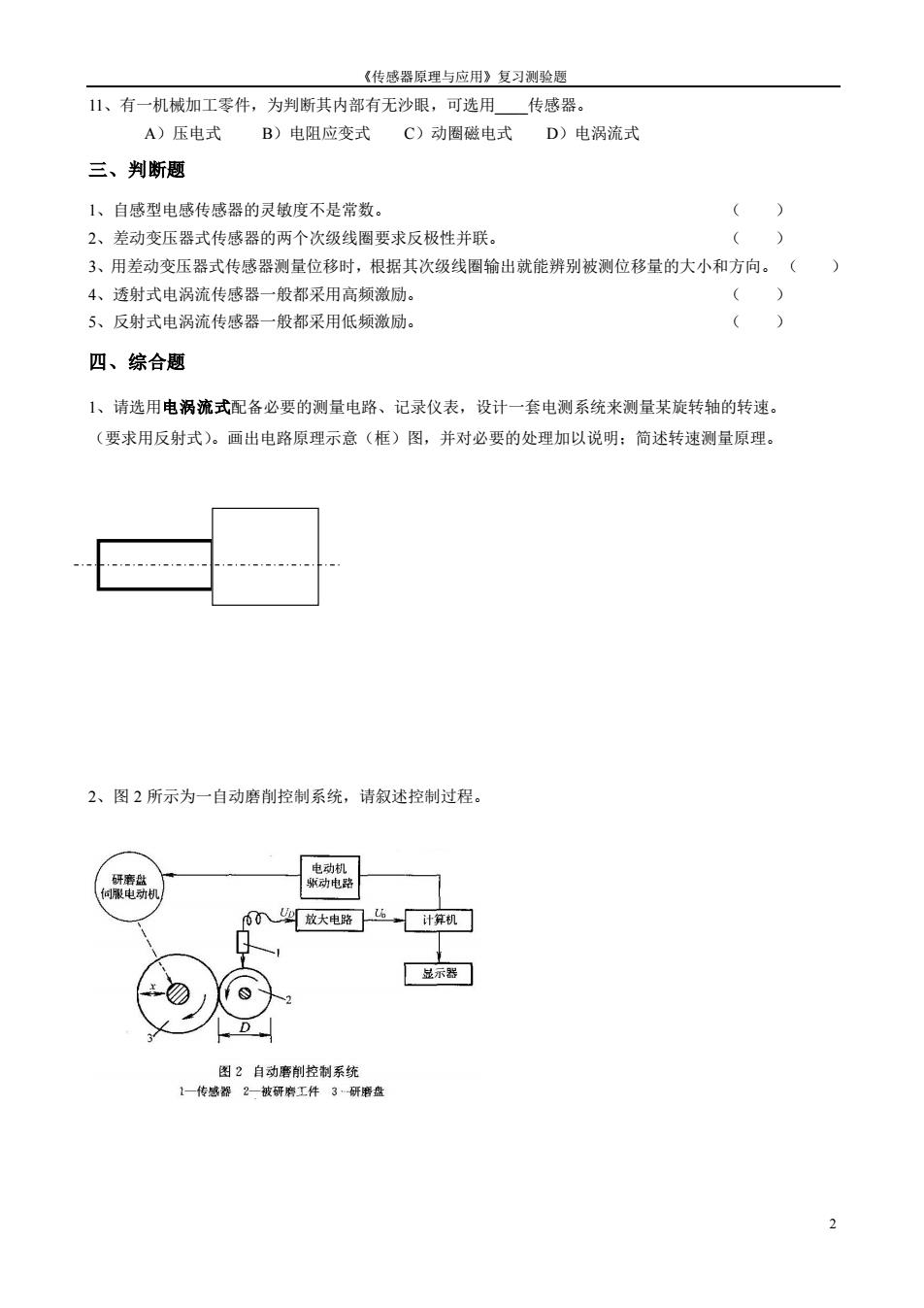

《传感器原理与应用》复习测验题 2 11、有一机械加工零件，为判断其内部有无沙眼，可选用_传感器。 A）压电式 B）电阻应变式 C）动圈磁电式 D）电涡流式 三、判断题 1、自感型电感传感器的灵敏度不是常数。 （ ） 2、差动变压器式传感器的两个次级线圈要求反极性并联。 （ ） 3、用差动变压器式传感器测量位移时，根据其次级线圈输出就能辨别被测位移量的大小和方向。 （ ） 4、透射式电涡流传感器一般都采用高频激励。 （ ） 5、反射式电涡流传感器一般都采用低频激励。 （ ） 四、综合题 1、请选用电涡流式配备必要的测量电路、记录仪表，设计一套电测系统来测量某旋转轴的转速。 （要求用反射式）。画出电路原理示意（框）图，并对必要的处理加以说明；简述转速测量原理。 2、图 2 所示为一自动磨削控制系统，请叙述控制过程
《传感器原理与应用》复习测验题3、某轴承公司希望用图2所示系统对本厂车间生产的汽车用滚柱的直径进行自动测量和分选，请叙述分选过程。从报动料斗来计算机电饼专里控制信号树象动器电磁阀（统菜12UTaS气源0.4MPaL图3滚柱直径分选机的工作原理示意图1-气缸2—活塞3-推杆 4—被测滚柱5-落料管6--电感测微器7—钨钢测头8一限位挡板9电磁翻板10—凌柱的公差分布11一容器（料斗）12—气源处理三联件4.生产布料的车间用料卷取过程中的松紧程度，请叙述控制过程。相敏检波放大器N212变频器M02ts功率放大器差动变压器式张力检测控制系统1一变速传送电动机2一传动辑3-导向辑4一张力辑5一衔铁6一础码7一卷取辑8一布料9伺服电动机

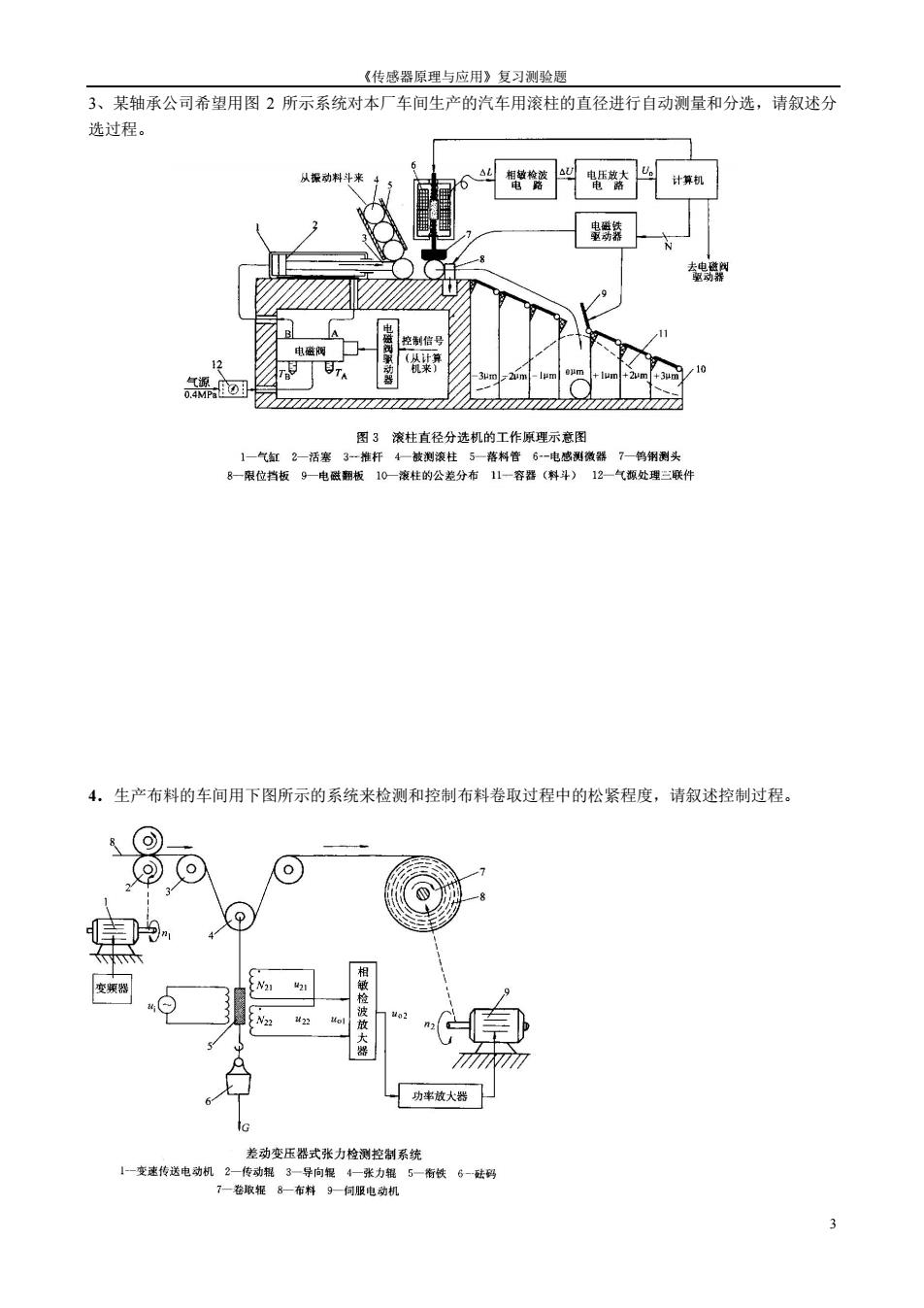

《传感器原理与应用》复习测验题 3 3、某轴承公司希望用图 2 所示系统对本厂车间生产的汽车用滚柱的直径进行自动测量和分选，请叙述分 选过程。 4．生产布料的车间用下图所示的系统来检测和控制布料卷取过程中的松紧程度，请叙述控制过程

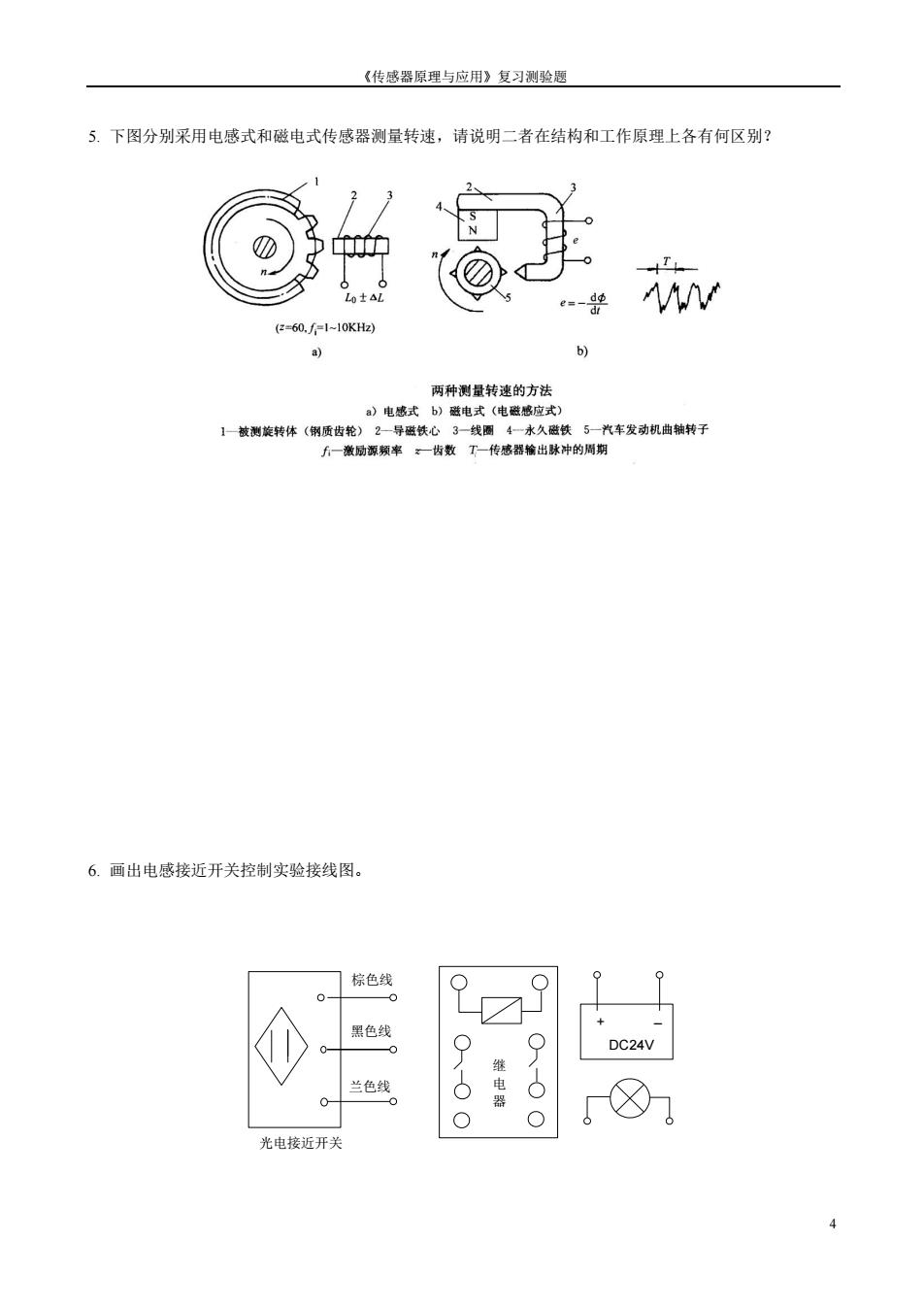

《传感器原理与应用》复习测验题5.下图分别采用电感式和磁电式传感器测量转速，请说明二者在结构和工作原理上各有何区别？DM7.Lo(2=60.=1~10KHz)b)a)两种测量转速的方法a）电感式b）磁电式（电磁感应式）1被测旋转体（钢质齿轮）2—导磁铁心3一线圈4一永久磁铁5—汽车发动机曲轴转子f一激励源频率一齿数工一传感器输出脉冲的周期6.画出电感接近开关控制实验接线图。棕色线?0黑色线CODC24VC继电兰色线0器OOO光电接近开关
《传感器原理与应用》复习测验题 4 5. 下图分别采用电感式和磁电式传感器测量转速，请说明二者在结构和工作原理上各有何区别？ 6. 画出电感接近开关控制实验接线图。 + DC24V _ 光电接近开关 棕色线 黑色线 兰色线 继 电 器
