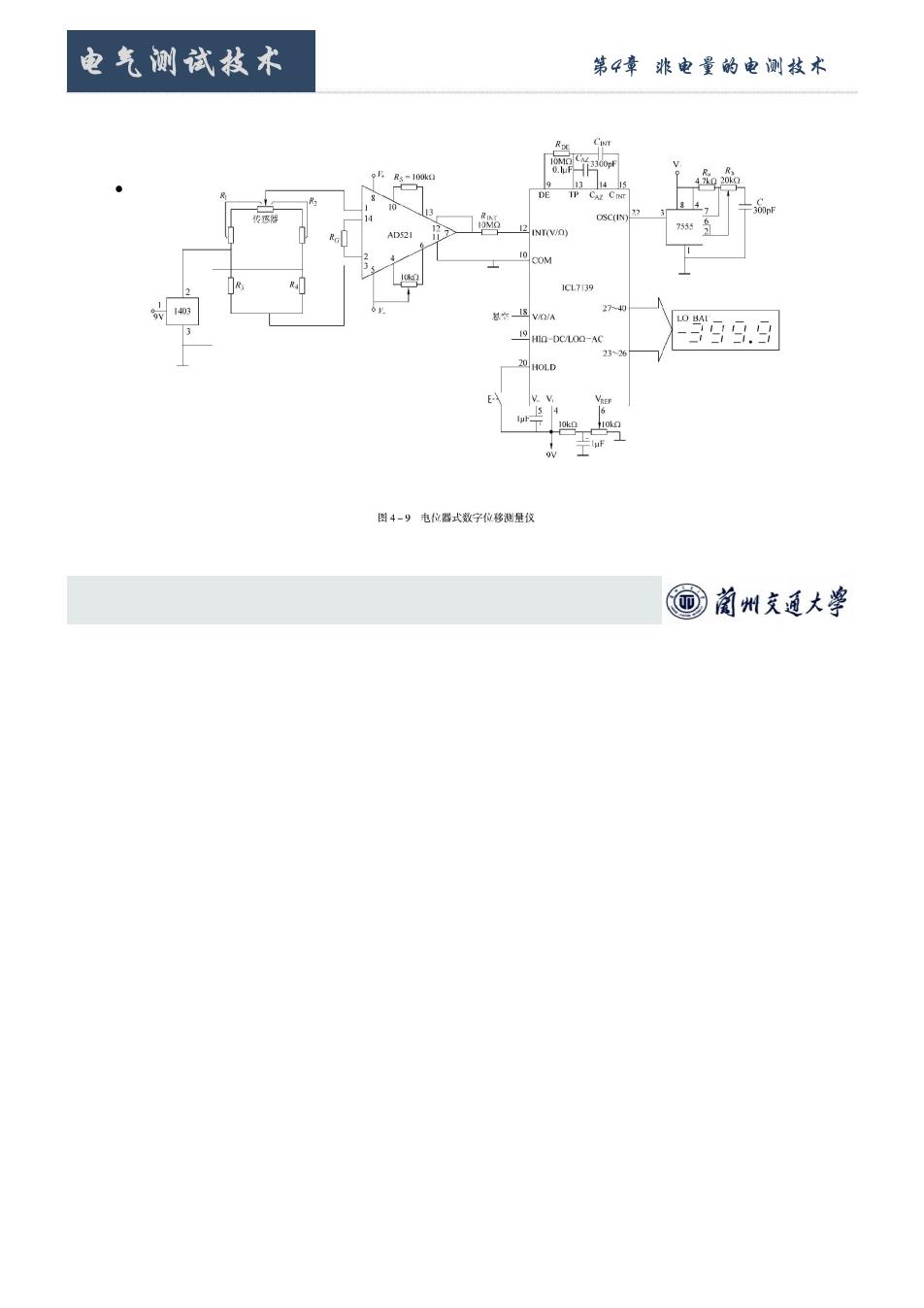

电气测试技术 第4章非电量的电丽校木 4, 99.9 4-9电位式数字位移测显 回前州克通大￥

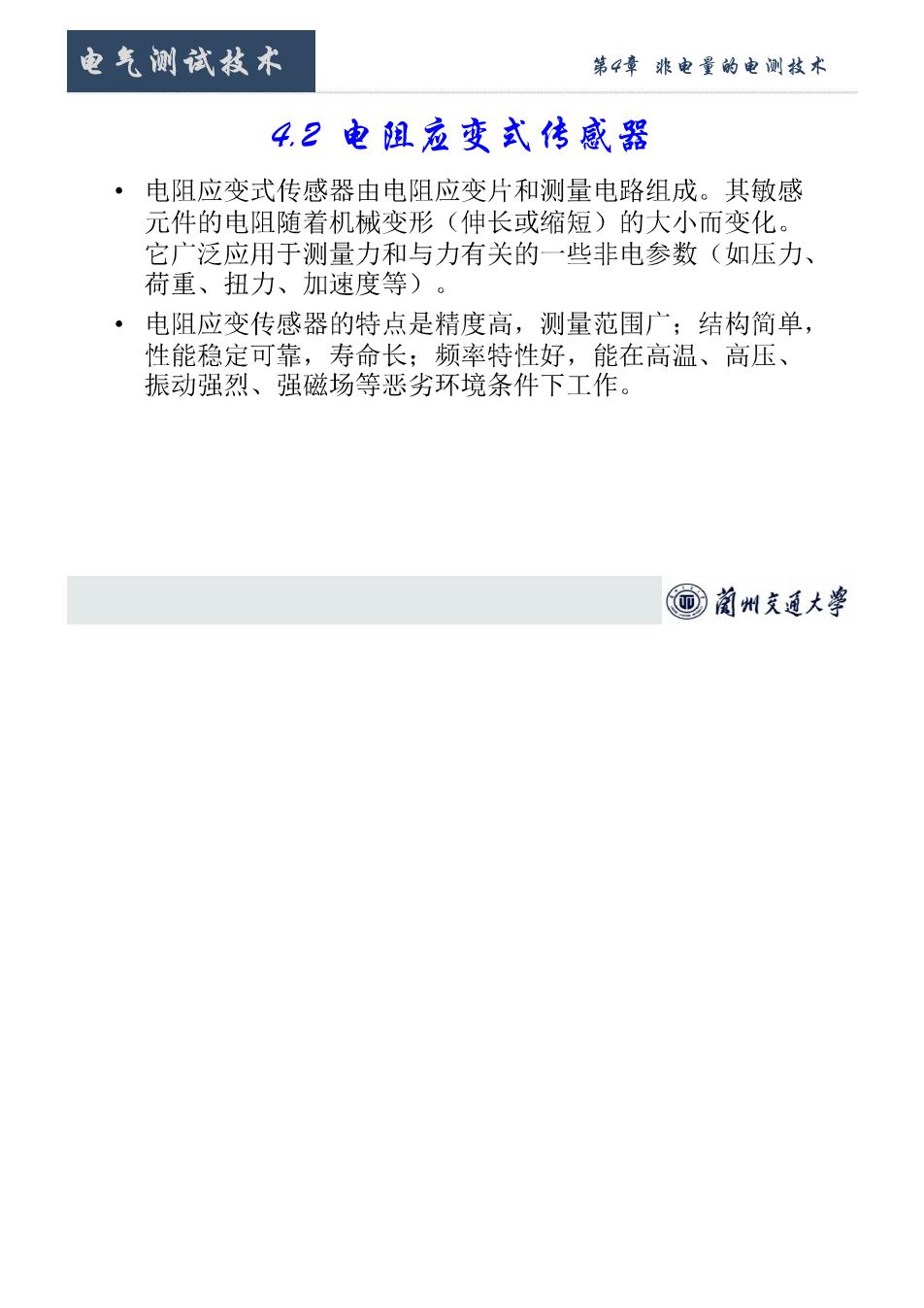

电气测试技术 第4章非电量的电测校术 4.2电阻应变式传感器 ·电阻应变式传感器由电阻应变片和测量电路组成。其敏感 元件的电阻随着机械变形（伸长或缩短）的大小而变化。 它广泛应用于测量力和与力有关的一些非电参数（如压力、 荷重、扭力、加速度等)。 ·电阻应变传感器的特点是精度高，测量范围广；结构简单， 性能稳定可靠，寿命长；频率特性好，能在高温、高压、 振动强烈、强磁场等恶劣环境条件下工作。 回前州克通大￥

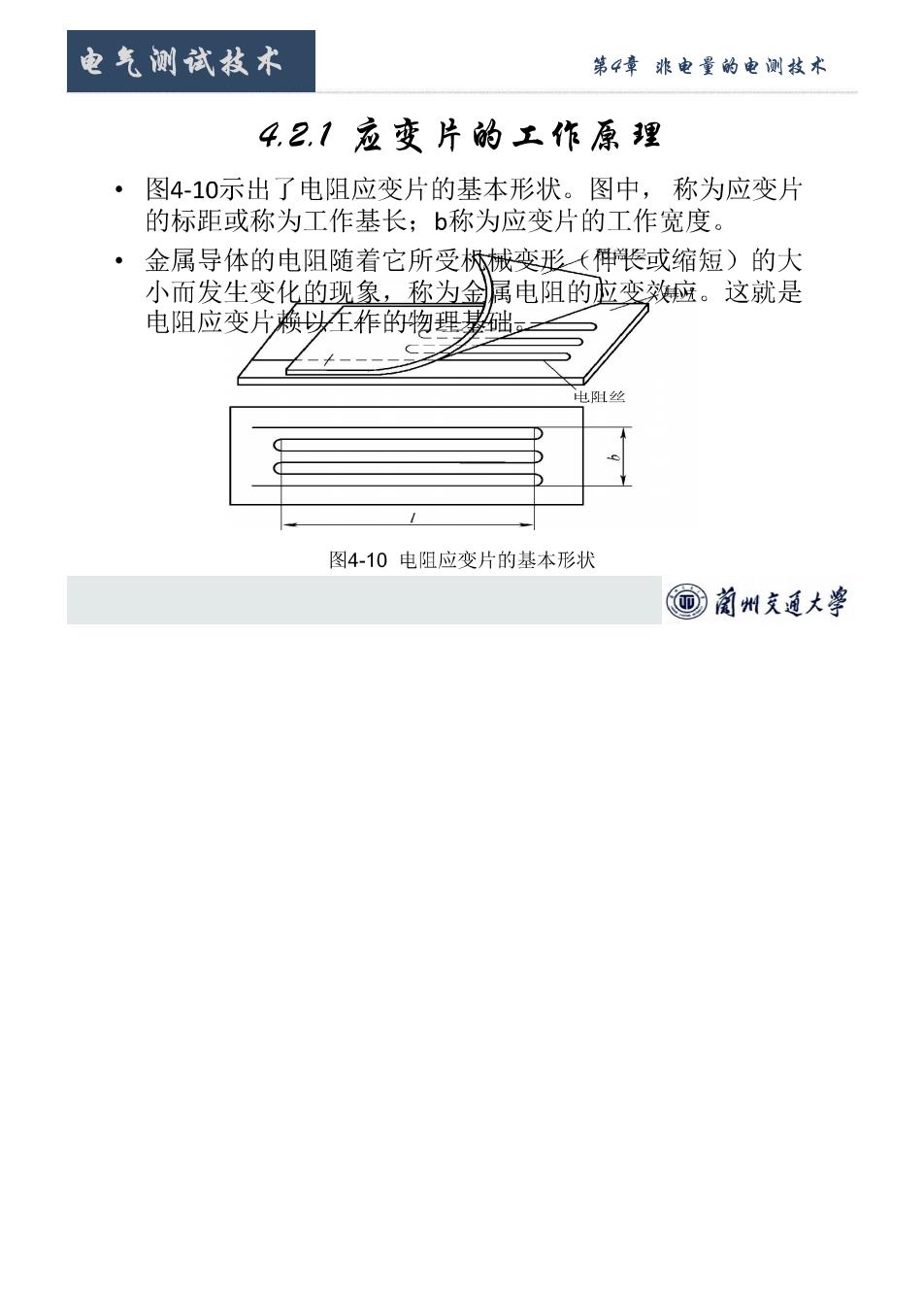

电气测试技术 第4章非电量的电测校木 4.21应变片的工作原理 ·图4-10示出了电阻应变片的基本形状。图中，称为应变片 的标距或称为工作基长；b称为应变片的工作宽度。 金属导体的电阻随着它所受树械变形（伸长或缩短）的大 小而发生变化的现象，称为金属电阻的应变效应。这就是 电阻应变片赖以至作的物理础。三 2 图4-10电阻应变片的基本形状 同菌州克通大￥

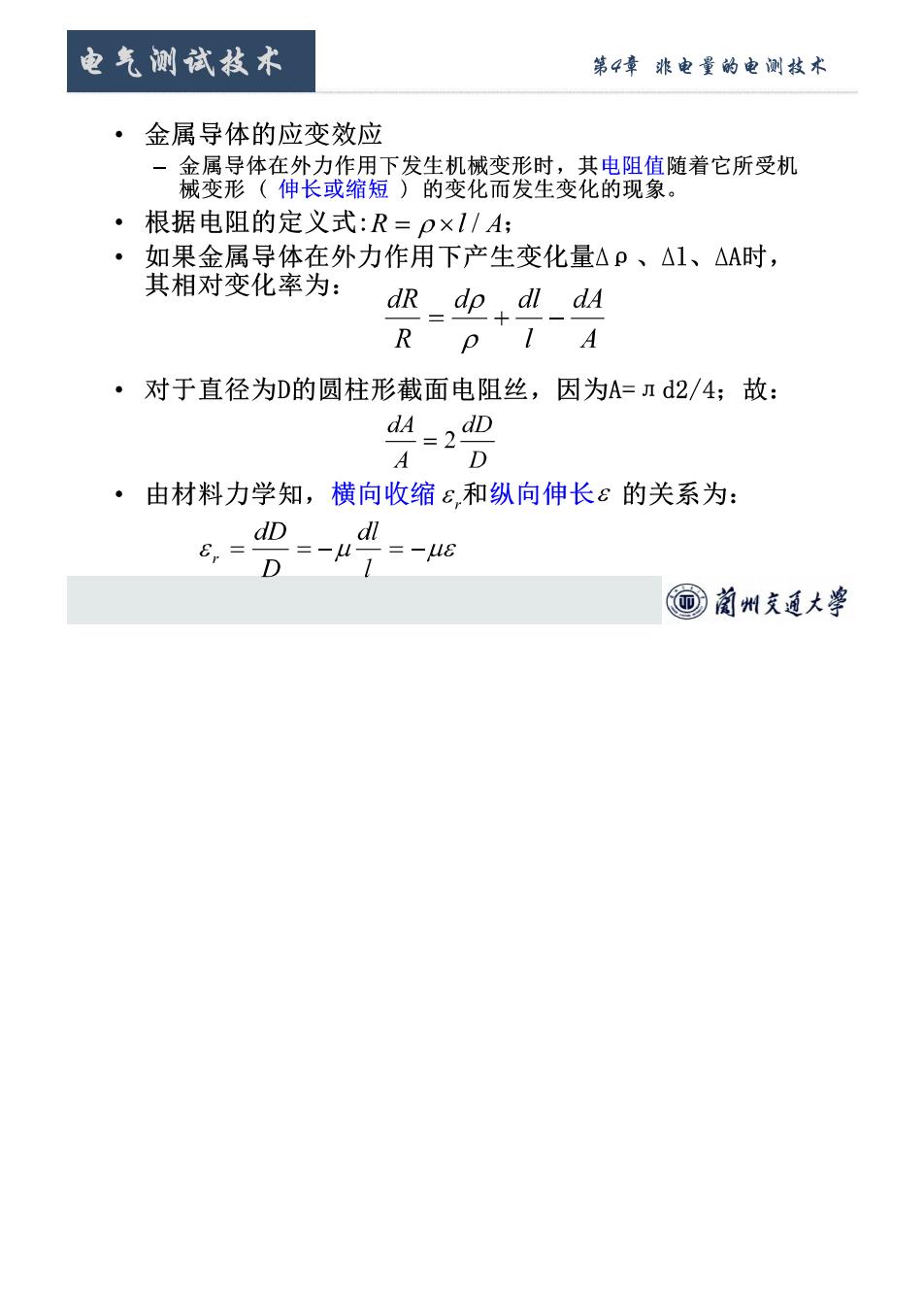

电气测试技术 第4章非电量的电渊校木 金属导体的应变效应 一金属导体在外力作用下发生机械变形时，其电阻值随着它所受机 械变形（伸长或缩短）的变化而发生变化的现象。 ·根据电阻的定义式：R=p×1/A; ·如果金属导体在外力作用下产生变化量△p、△1、△A时， 其相对变化率为： dr dp dl dA R PI A ·对于直径为D的圆柱形截面电阻丝，因为A=Id2/4;故： 4=2D D ·由材料力学知，横向收缩ε，和纵向伸长￡的关系为： 回前州克通大￥

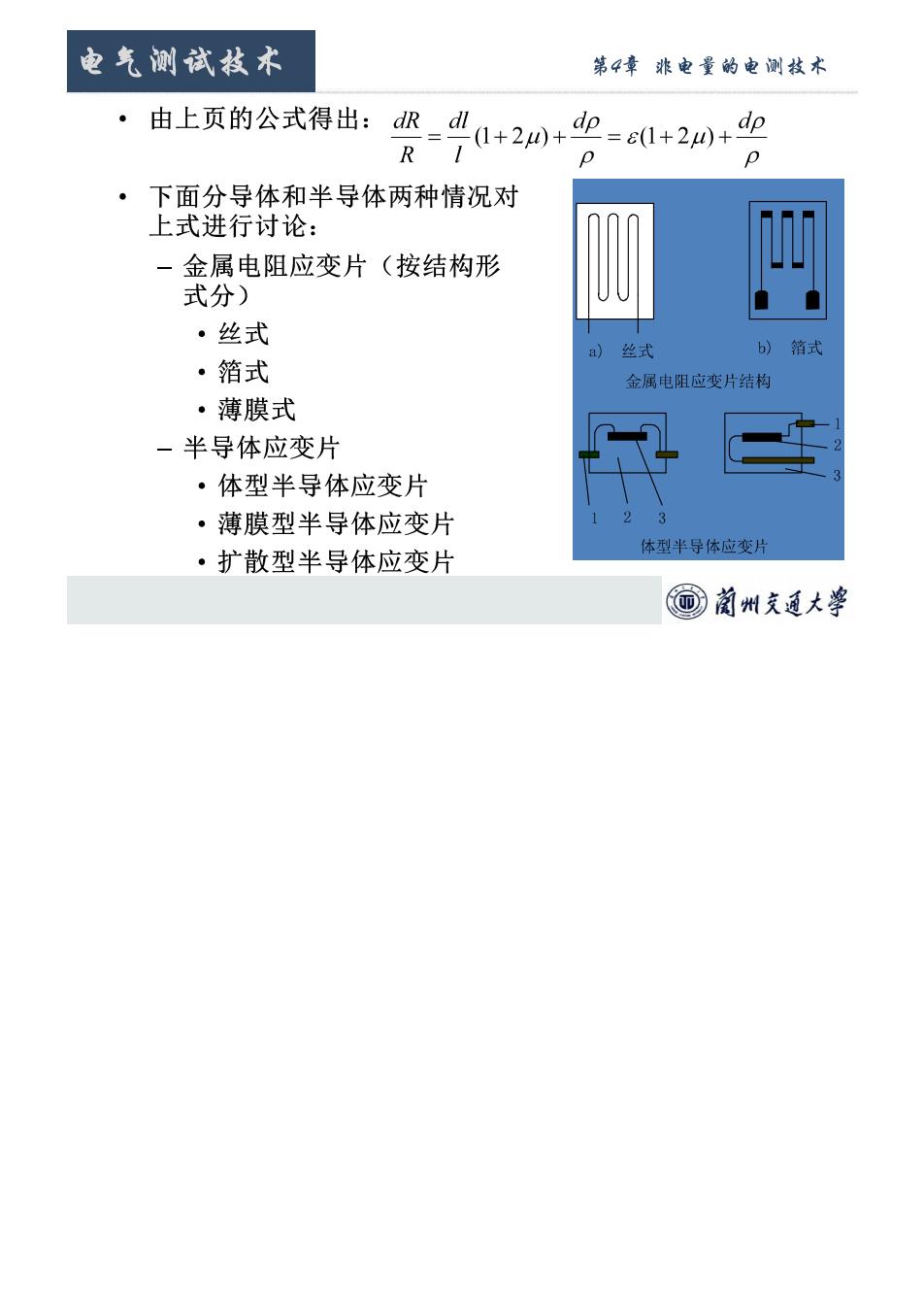

电气测试技术 第4章非电量的电测技木 由上页的公式得出：R_d1+20+业=&1+20+吧 R I 0 ·下面分导体和半导体两种情况对 上式进行讨论： -金属电阻应变片（按结构形 式分) ·丝式 b)箔式 ·箔式 金属电阻应变片结构 ·薄膜式 一半导体应变片 ·体型半导体应变片 ·薄膜型半导体应变片 ·扩散型半导体应变片 体型半导体应变片 同菌州文通大￥
