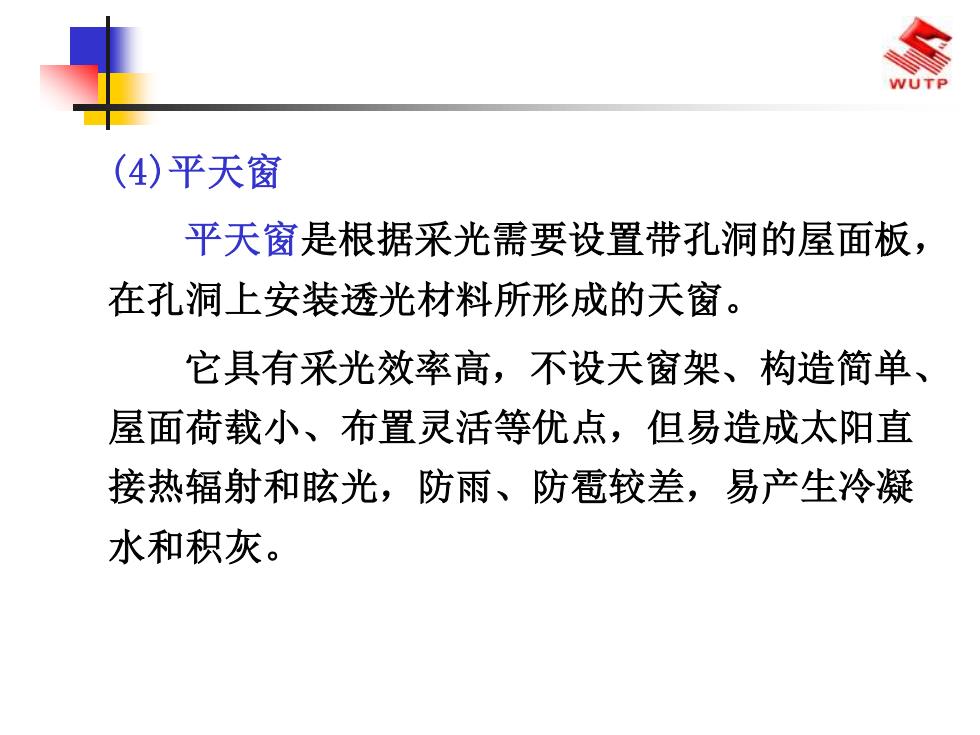

WUTP(4）平天窗平天窗是根据采光需要设置带孔洞的屋面板在孔洞上安装透光材料所形成的天窗。它具有采光效率高，不设天窗架、构造简单、屋面荷载小、布置灵活等优点，但易造成太阳直接热辐射和眩光，防雨、防霉较差，易产生冷凝水和积灰
(4)平天窗 平天窗是根据采光需要设置带孔洞的屋面板， 在孔洞上安装透光材料所形成的天窗。 它具有采光效率高，不设天窗架、构造简单、 屋面荷载小、布置灵活等优点，但易造成太阳直 接热辐射和眩光，防雨、防雹较差，易产生冷凝 水和积灰
WUTP1采光板在屋面孔洞上设平板形透光材料（图18.1（g））采光罩在屋面孔洞上装弧形或锥形透光材料（图18.1（h））3采光带将一部分屋面板的位置空出来，铺上采光材料，做成6m以上长条形的纵向或横向采光带（图18. 1(i))
① 采光板 在屋面孔洞上设平板形透光材料(图18.1(g)) ② 采光罩 在屋面孔洞上装弧形或锥形透光材料(图18.1(h)) ③ 采光带 将一部分屋面板的位置空出来，铺上 采光材料，做成6m以上长条形的纵向或横向采光 带(图18.1(i))

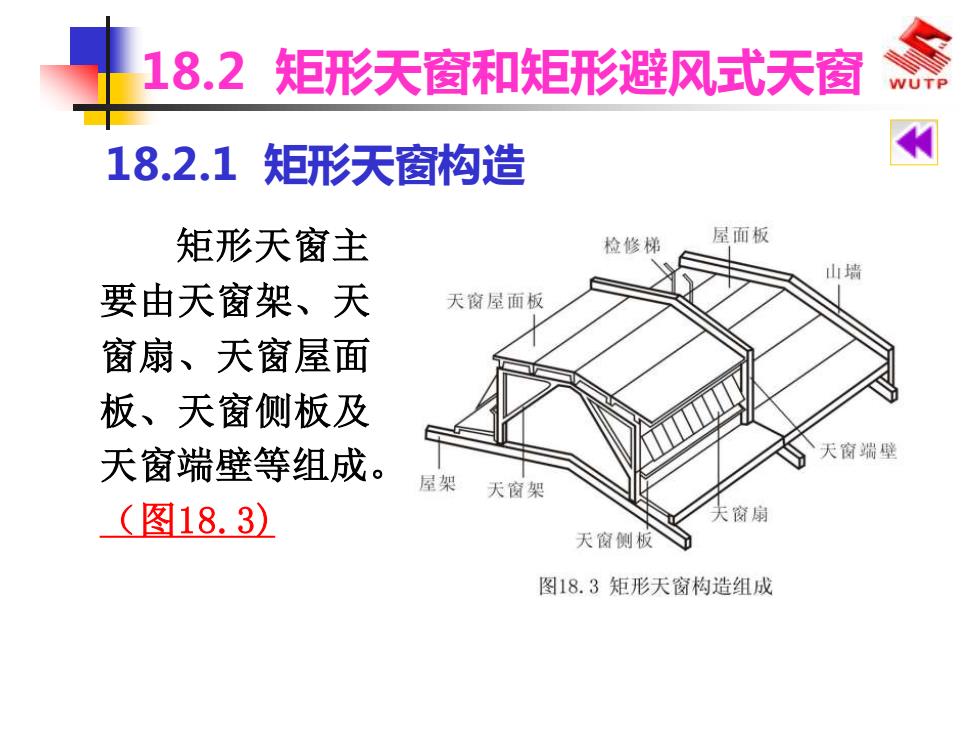

18.2矩形天窗和矩形避风式天窗WUTP18.2.1矩形天窗构造屋面板矩形天窗主检修梯山墙要由天窗架、天天窗屋面板窗扇、天窗屋面板、天窗侧板及天窗端壁天窗端壁等组成。屋架天窗架夫窗扇(图18.3)Y天窗侧板图18.3矩形天窗构造组成
矩形天窗主 要由天窗架、天 窗扇、天窗屋面 板、天窗侧板及 天窗端壁等组成。 （图18.3) 18.2 矩形天窗和矩形避风式天窗 18.2.1 矩形天窗构造

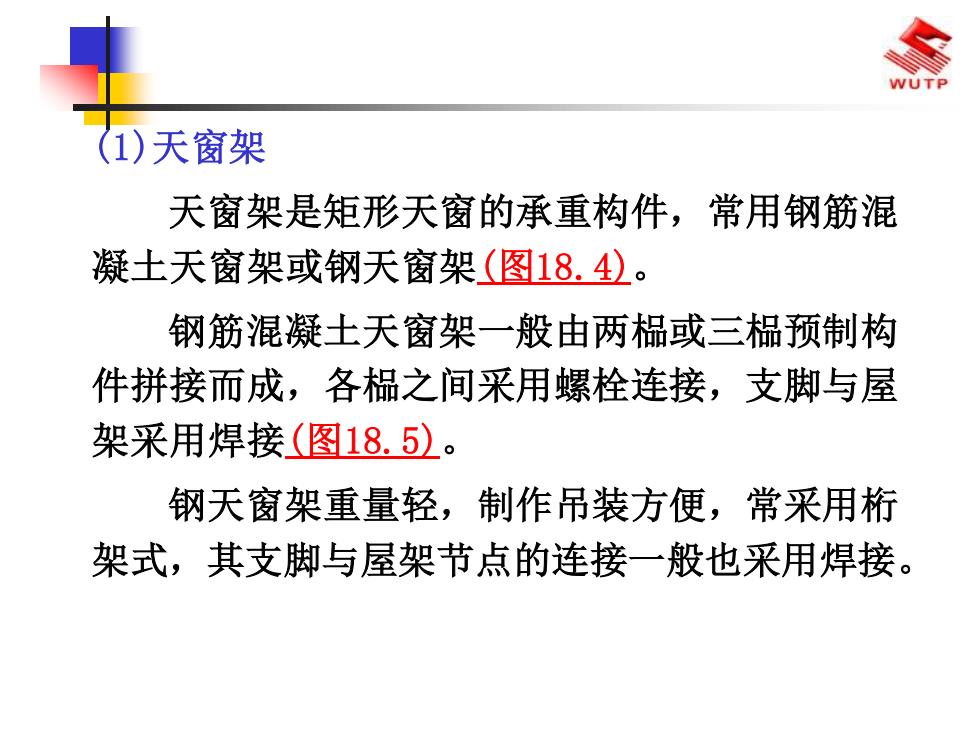

WUTP(1)天窗架天窗架是矩形天窗的承重构件，常用钢筋混（图18.4)凝土天窗架或钢天窗架钢筋混凝土天窗架一般由两棉或三棉预制构件拼接而成，各榻之间采用螺栓连接，支脚与屋架采用焊接（图18.5）钢天窗架重量轻，制作吊装方便，常采用桁架式，其支脚与屋架节点的连接一般也采用焊接
(1)天窗架 天窗架是矩形天窗的承重构件，常用钢筋混 凝土天窗架或钢天窗架(图18.4)。 钢筋混凝土天窗架一般由两榀或三榀预制构 件拼接而成，各榀之间采用螺栓连接，支脚与屋 架采用焊接(图18.5)。 钢天窗架重量轻，制作吊装方便，常采用桁 架式，其支脚与屋架节点的连接一般也采用焊接

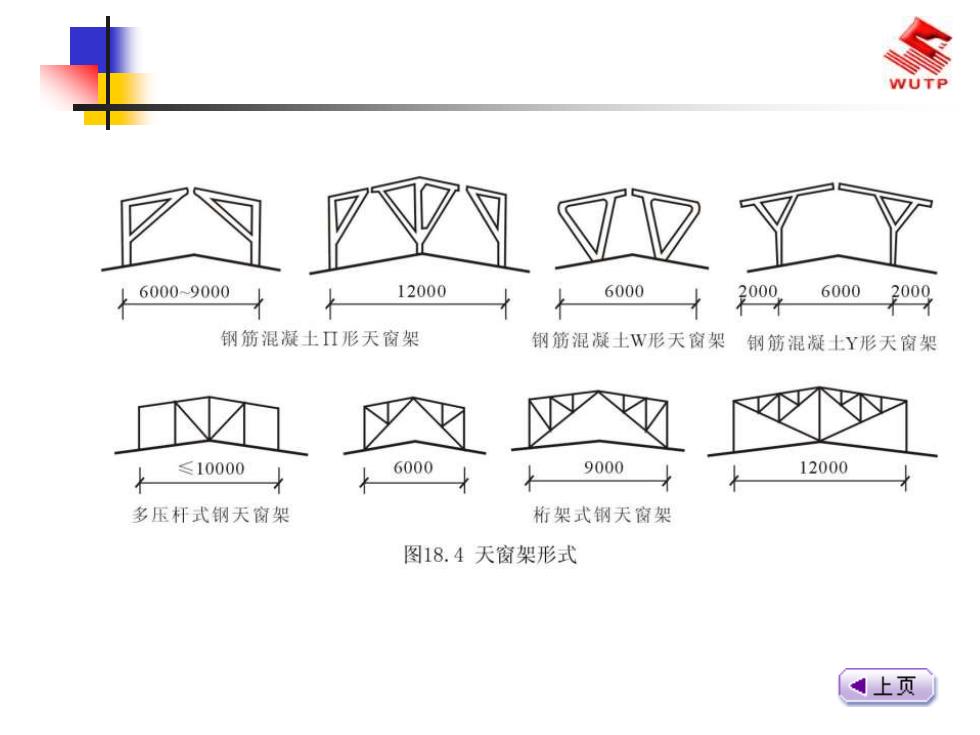

WUTP1200060002000600020006000~9000钢筋混凝土工形天窗架钢筋混凝土W形天窗架钢筋混凝土Y形天窗架6000900012000≤10000多压杆式钢天窗架桁架式钢天窗架图18.4天窗架形式上页
