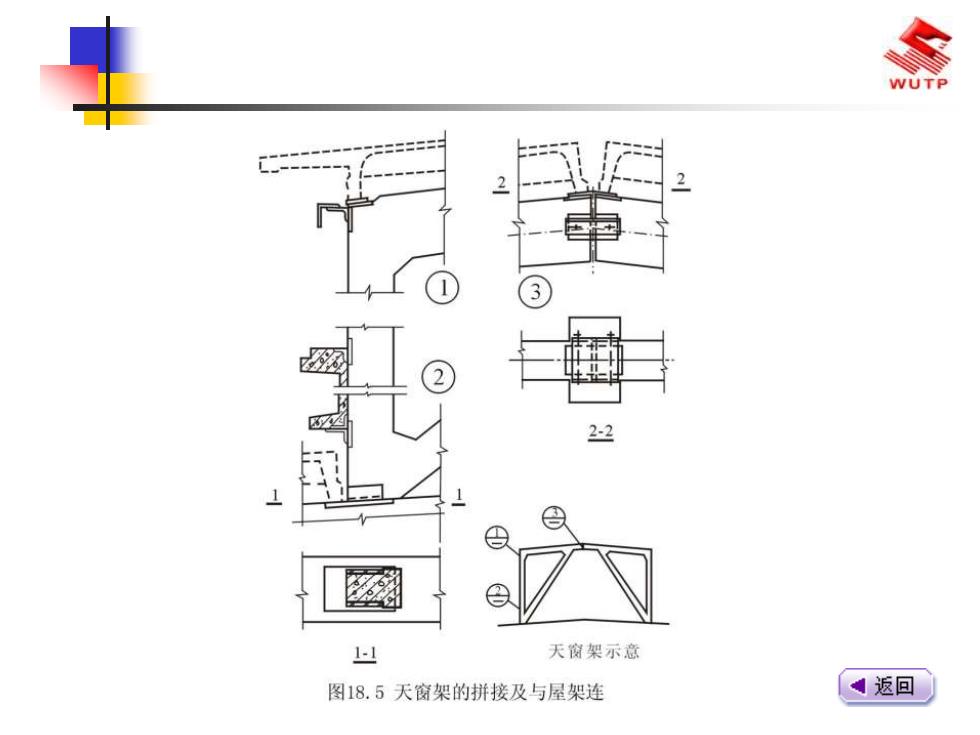

WUTP2-2天窗架示意1-1返回图18.5天窗架的拼接及与屋架连
WUTP表18.1为我国常用的Ⅱ形和W形钢筋混凝土天窗架的尺寸。表18.1常用钢筋混凝士天窗架尺寸天窗架形式W形I形600090006000天窗架跨度(标志尺寸)120015002×90012001500天窗扇高度2X12002X9002X12002X150023702670327026703270387019502250天窗架高度2070

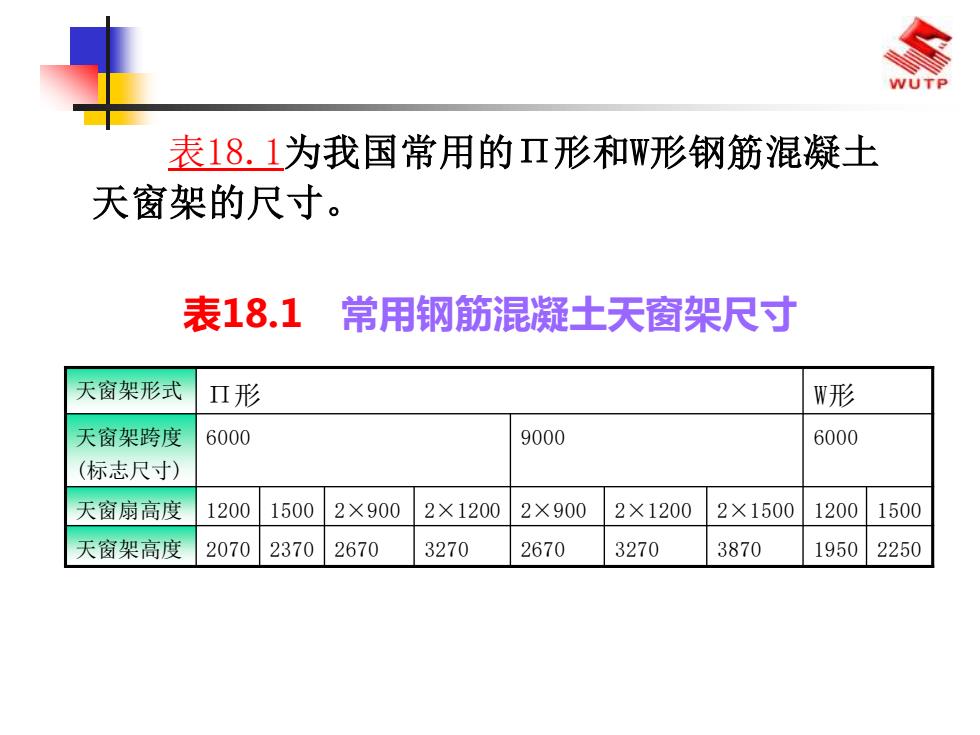

表18.1为我国常用的Π形和W形钢筋混凝土 天窗架的尺寸。 表18.1 常用钢筋混凝土天窗架尺寸 天窗架形式 Π形 W形 天窗架跨度 (标志尺寸) 6000 9000 6000 天窗扇高度 1200 1500 2×900 2×1200 2×900 2×1200 2×1500 1200 1500 天窗架高度 2070 2370 2670 3270 2670 3270 3870 1950 2250
WUTP（2）天窗屋顶及檐口构造天窗屋顶多采用无组织排水的带挑檐屋面板，挑出长度300～500mm（图18.6（a））。需要有组织排水时，可采用带檐沟的屋面板（图18.6(b)），或用焊在天窗架上钢牛腿支承的天沟板排水，或用固定在檐口板上的金属天沟排水 (图18. 7)

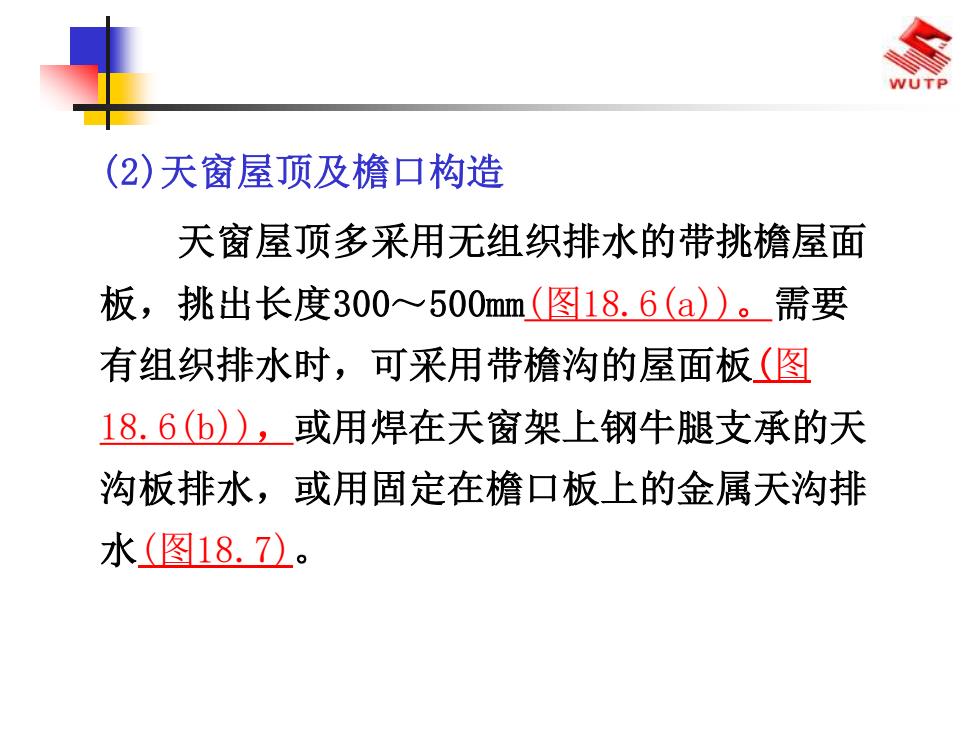

(2)天窗屋顶及檐口构造 天窗屋顶多采用无组织排水的带挑檐屋面 板，挑出长度300～500mm(图18.6(a))。需要 有组织排水时，可采用带檐沟的屋面板(图 18.6(b))，或用焊在天窗架上钢牛腿支承的天 沟板排水，或用固定在檐口板上的金属天沟排 水(图18.7)

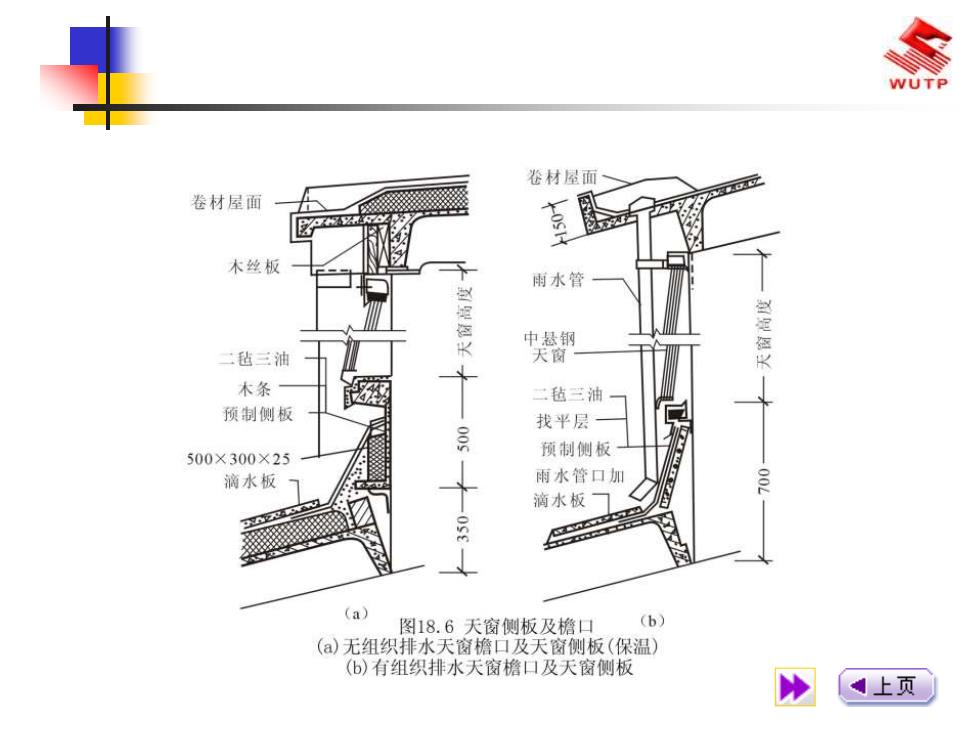

WUTP卷材屋面卷材屋面3木丝板雨水管中悬钢天窗二毡三油木条二毡三油预制侧板找平层O0S预制侧板500X300X25004雨水管口加滴水板滴水板OSI(a)(b)图18.6天窗侧板及檐口a）无组织排水天窗檐口及天窗侧板（保温）（b）有组织排水天窗檐口及天窗侧板上页

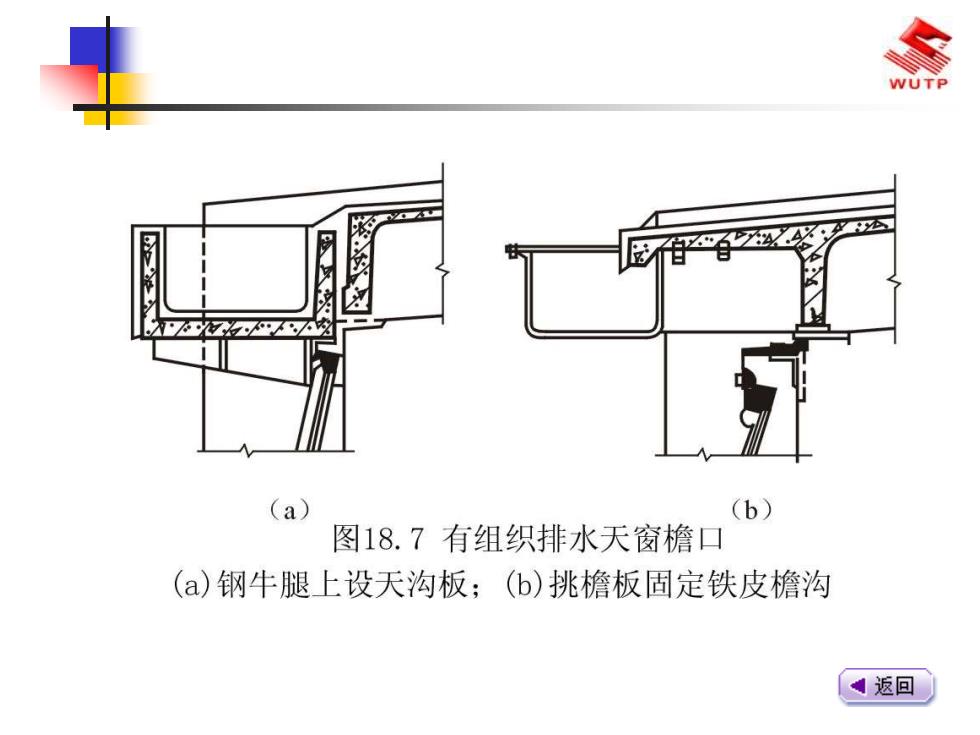

WUTP(b)(a)图18.7有组织排水天窗檐口(a）钢牛腿上设天沟板：（b）挑檐板固定铁皮檐沟返回福
