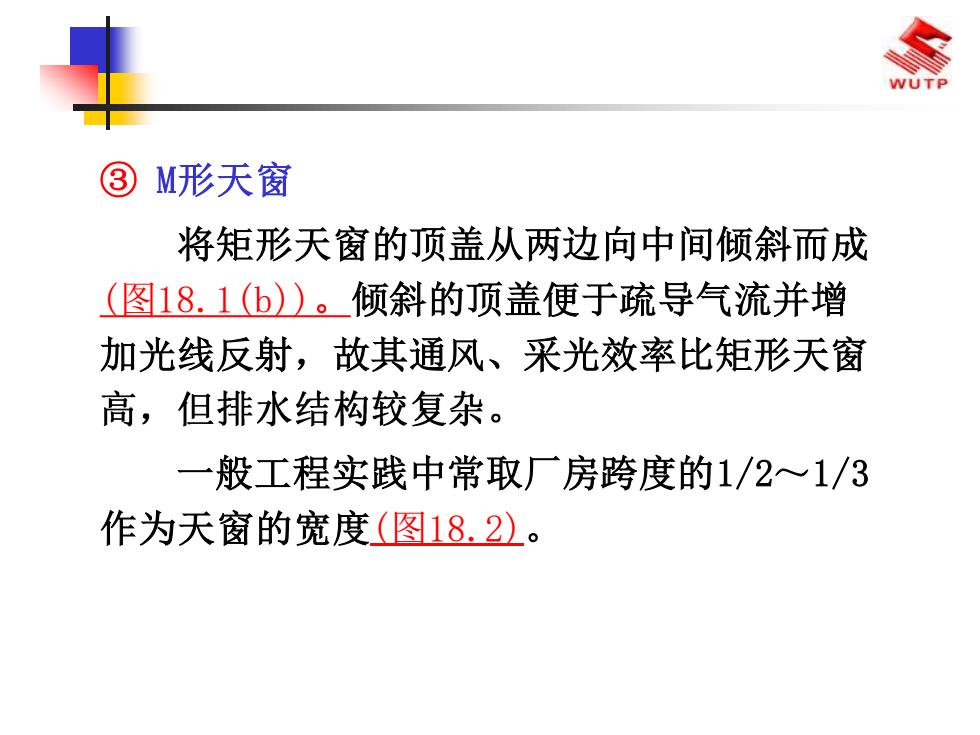

WUTP3M形天窗将矩形天窗的顶盖从两边向中间倾斜而成(图18.1（b)）。倾斜的顶盖便于疏导气流并增加光线反射，故其通风、采光效率比矩形天窗高，但排水结构较复杂。一般工程实践中常取厂房跨度的1/2～1/3作为天窗的宽度（图18.2)
③ M形天窗 将矩形天窗的顶盖从两边向中间倾斜而成 (图18.1(b))。倾斜的顶盖便于疏导气流并增 加光线反射，故其通风、采光效率比矩形天窗 一般工程实践中常取厂房跨度的1/2～1/3 作为天窗的宽度(图18.2)

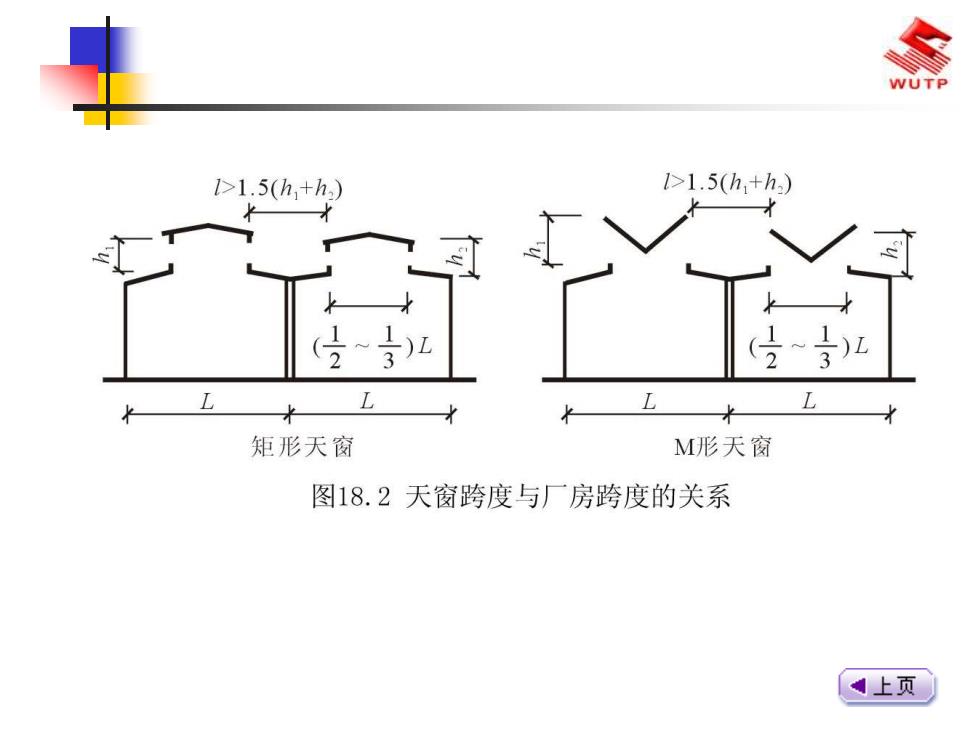

WUTP1>1.5(h,+h.)[>1.5(h,+h.)LLLLL?矩形天窗M形天窗图18.2天窗跨度与厂房跨度的关系上页

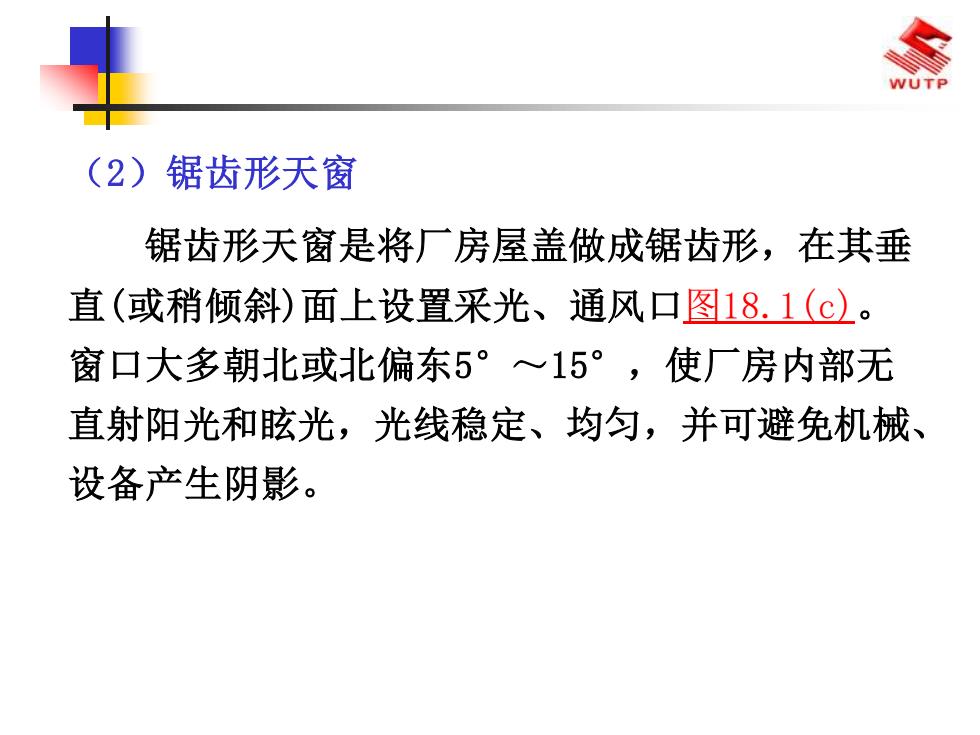

WUTP(2）锯齿形天窗锯齿形天窗是将厂房屋盖做成锯齿形，在其垂直(或稍倾斜)面上设置采光、通风口图18.1(c。窗口大多朝北或北偏东5°～15°，使厂房内部无直射阳光和眩光，光线稳定、均匀，并可避免机械、设备产生阴影
（2）锯齿形天窗 锯齿形天窗是将厂房屋盖做成锯齿形，在其垂 直(或稍倾斜)面上设置采光、通风口图18.1(c)。 窗口大多朝北或北偏东5°～15°，使厂房内部无 直射阳光和眩光，光线稳定、均匀，并可避免机械、 设备产生阴影

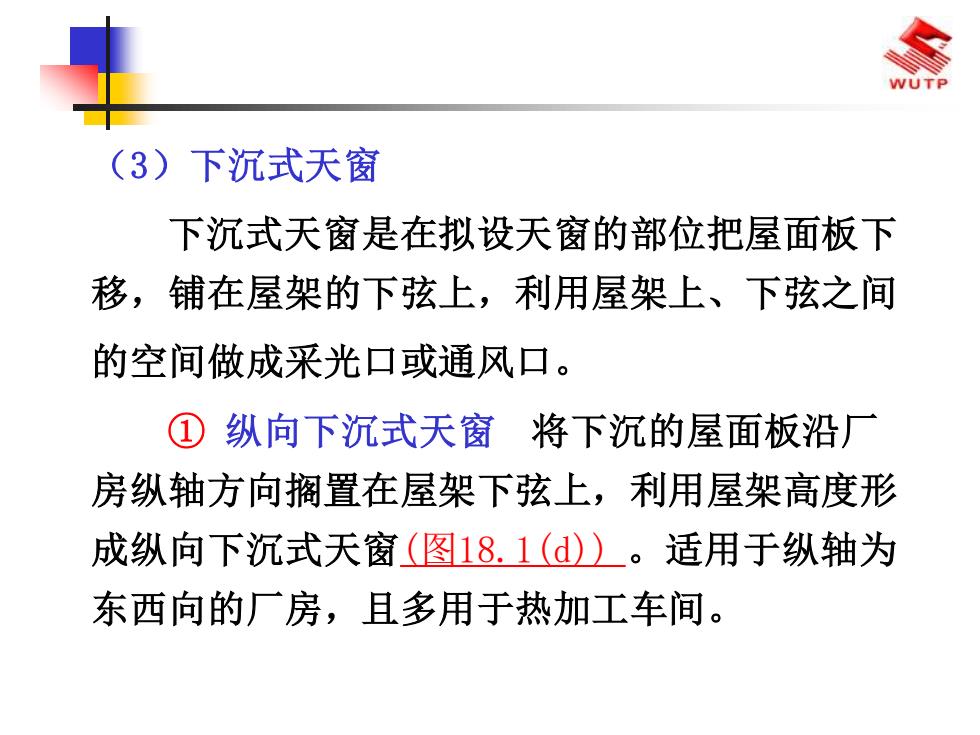

WUTP（3）下沉式天窗下沉式天窗是在拟设天窗的部位把屋面板下移，铺在屋架的下弦上，利用屋架上、下弦之间的空间做成采光口或通风口。纵向下沉式天窗将下沉的屋面板沿厂房纵轴方向搁置在屋架下弦上，利用屋架高度形成纵向下沉式天窗（图18.1（d））。适用于纵轴为东西向的厂房，且多用于热加工车间
（3）下沉式天窗 下沉式天窗是在拟设天窗的部位把屋面板下 移，铺在屋架的下弦上，利用屋架上、下弦之间 的空间做成采光口或通风口。 ① 纵向下沉式天窗 将下沉的屋面板沿厂 房纵轴方向搁置在屋架下弦上，利用屋架高度形 成纵向下沉式天窗(图18.1(d)) 。适用于纵轴为 东西向的厂房，且多用于热加工车间

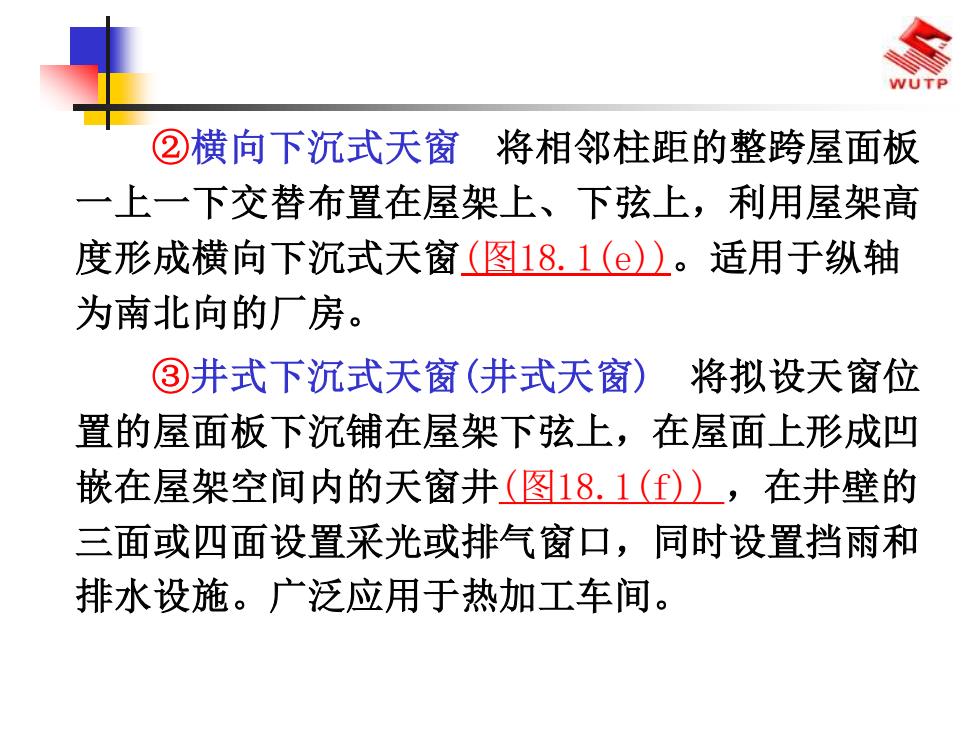

WUTP将相邻柱距的整跨屋面板2②横向下沉式天窗一上一下交替布置在屋架上、下弦上，利用屋架高度形成横向下沉式天窗（图18.1（e)）。适用于纵轴为南北向的厂房4将拟设天窗位③井式下沉式天窗（井式天窗）置的屋面板下沉铺在屋架下弦上，在屋面上形成凹嵌在屋架空间内的天窗井（图18.1（f)），在井壁的三面或四面设置采光或排气窗口，同时设置挡雨和排水设施。广泛应用于热加工车间
②横向下沉式天窗 将相邻柱距的整跨屋面板 一上一下交替布置在屋架上、下弦上，利用屋架高 度形成横向下沉式天窗(图18.1(e))。适用于纵轴 为南北向的厂房。 ③井式下沉式天窗(井式天窗) 将拟设天窗位 置的屋面板下沉铺在屋架下弦上，在屋面上形成凹 嵌在屋架空间内的天窗井(图18.1(f)) ，在井壁的 三面或四面设置采光或排气窗口，同时设置挡雨和 排水设施。广泛应用于热加工车间
