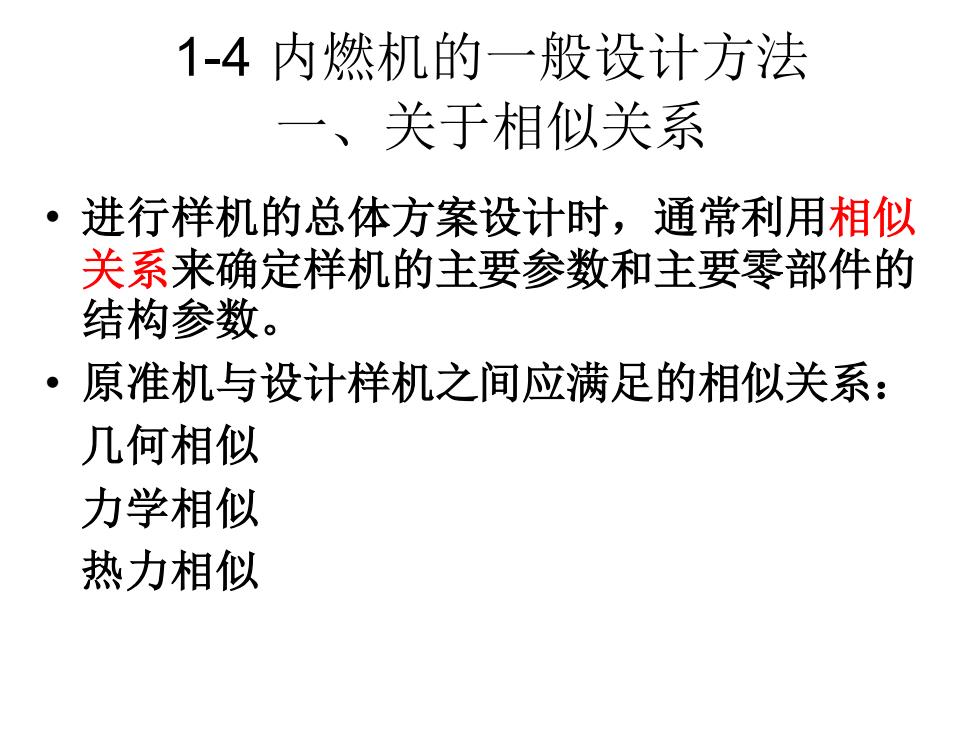

1-4内燃机的一般设计方法 一、关于相似关系 ·进行样机的总体方案设计时，通常利用相似 关系来确定样机的主要参数和主要零部件的 结构参数。 ·原准机与设计样机之间应满足的相似关系： 几何相似 力学相似 热力相似
1-4 内燃机的一般设计方法 • 进行样机的总体方案设计时，通常利用相似 关系来确定样机的主要参数和主要零部件的 结构参数。 • 原准机与设计样机之间应满足的相似关系： 几何相似 力学相似 热力相似 一、关于相似关系

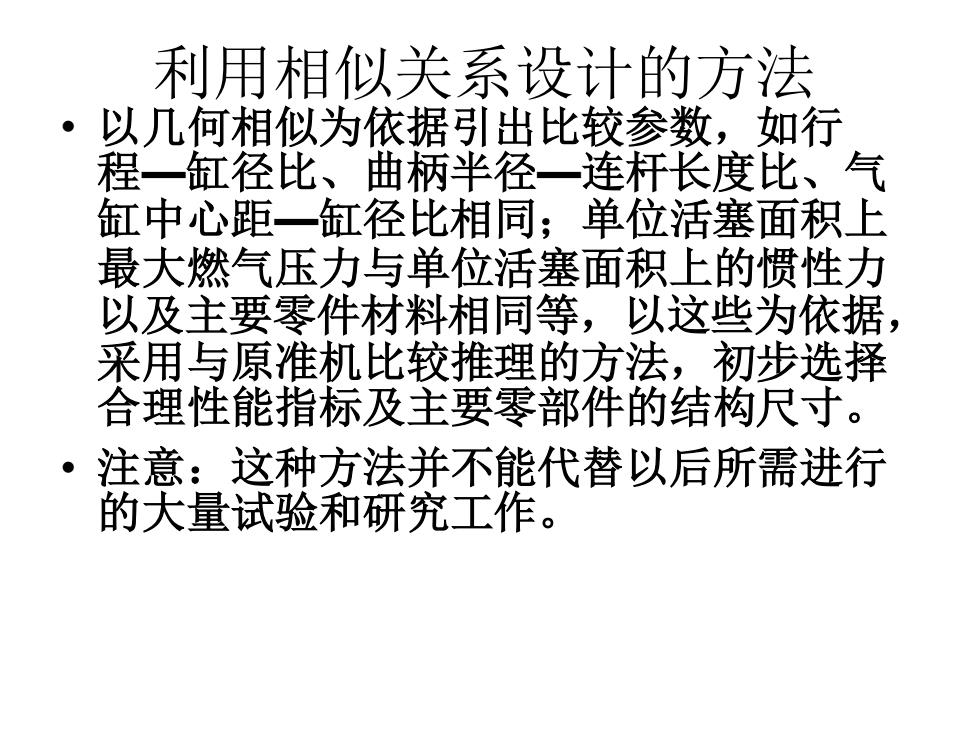

利用相似关系设计的方法 ● 以几何相似为依据引出比较参数，如行 程一缸径比、曲柄半径一连杆长度比、气 缸中心距一缸径比相同；单位活塞面积上 最大燃气压力与单位活塞面积上的惯性力 以及主要零件材料相同等，以这些为依据， 采用与原准比较推理的方法，初步选择 合理性能指标及主要零部件的结构尺寸。 。 注意：这种方法并不能代替以后所需进行 的大量试验和研究工作
利用相似关系设计的方法 • 以几何相似为依据引出比较参数，如行 程—缸径比、曲柄半径—连杆长度比、气 缸中心距—缸径比相同；单位活塞面积上 最大燃气压力与单位活塞面积上的惯性力 以及主要零件材料相同等，以这些为依据， 采用与原准机比较推理的方法，初步选择 合理性能指标及主要零部件的结构尺寸。 • 注意：这种方法并不能代替以后所需进行 的大量试验和研究工作

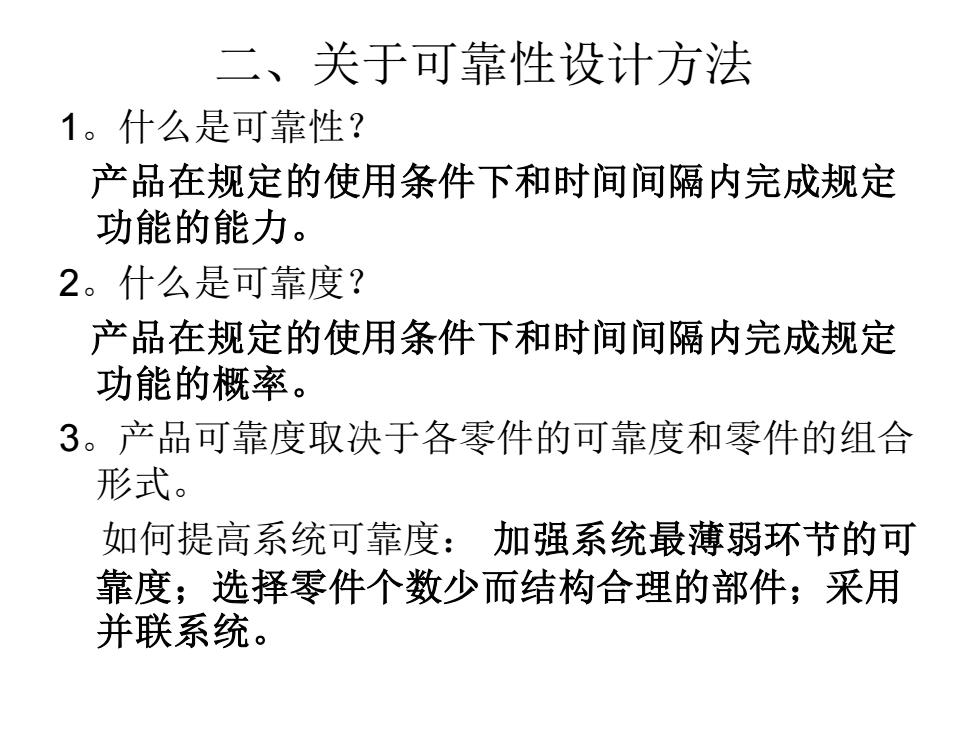

二、关于可靠性设计方法 1。什么是可靠性？ 产品在规定的使用条件下和时间间隔内完成规定 功能的能力。 2。什么是可靠度？ 产品在规定的使用条件下和时间间隔内完成规定 功能的概率。 3。产品可靠度取决于各零件的可靠度和零件的组合 形式。 如何提高系统可靠度：加强系统最薄弱环节的可 靠度；选择零件个数少而结构合理的部件；采用 并联系统
二、关于可靠性设计方法 1。什么是可靠性？ 产品在规定的使用条件下和时间间隔内完成规定 功能的能力。 2。什么是可靠度？ 产品在规定的使用条件下和时间间隔内完成规定 功能的概率。 3。产品可靠度取决于各零件的可靠度和零件的组合 形式。 如何提高系统可靠度： 加强系统最薄弱环节的可 靠度；选择零件个数少而结构合理的部件；采用 并联系统

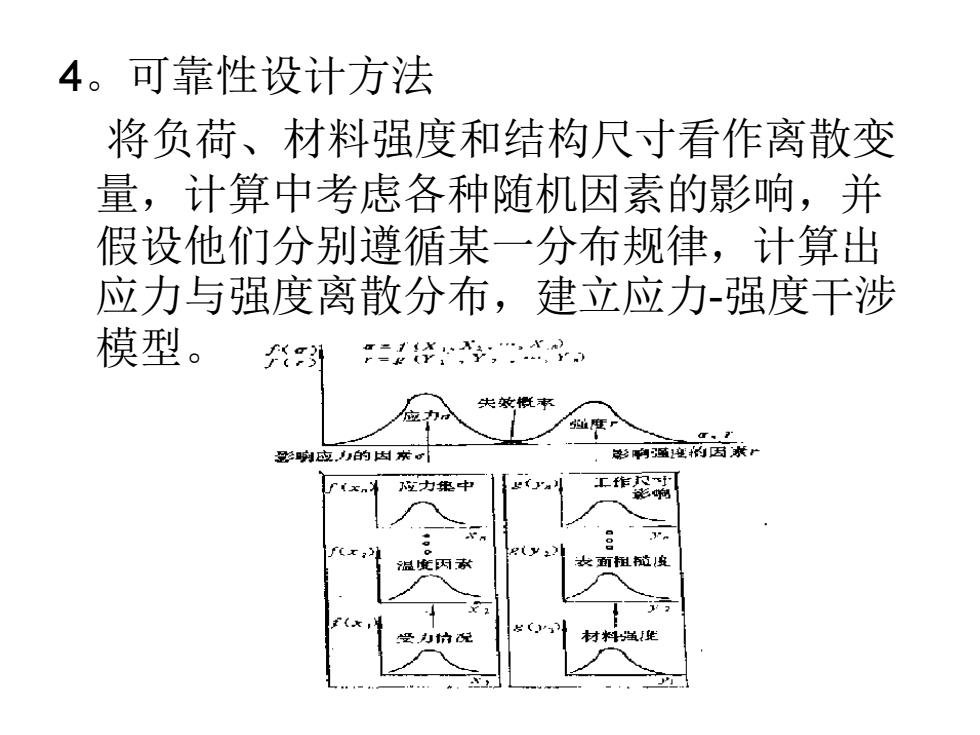

4。可靠性设计方法 将负荷、材料强度和结构尺寸看作离散变 量，计算中考虑各种随机因素的影响，并 假设他们分别遵循某一分布规律，计算出 应力与强度离散分布，建立应力-强度干涉 模型。 3升 失效概求 度 喇应的因灰。 啊通座的因获 力集中 工作 3 fx: 只(y231 温此因茶 女面相碰晚 f(, 岁〔3 受力捎况 材强
4。可靠性设计方法 将负荷、材料强度和结构尺寸看作离散变 量，计算中考虑各种随机因素的影响，并 假设他们分别遵循某一分布规律，计算出 应力与强度离散分布，建立应力-强度干涉 模型

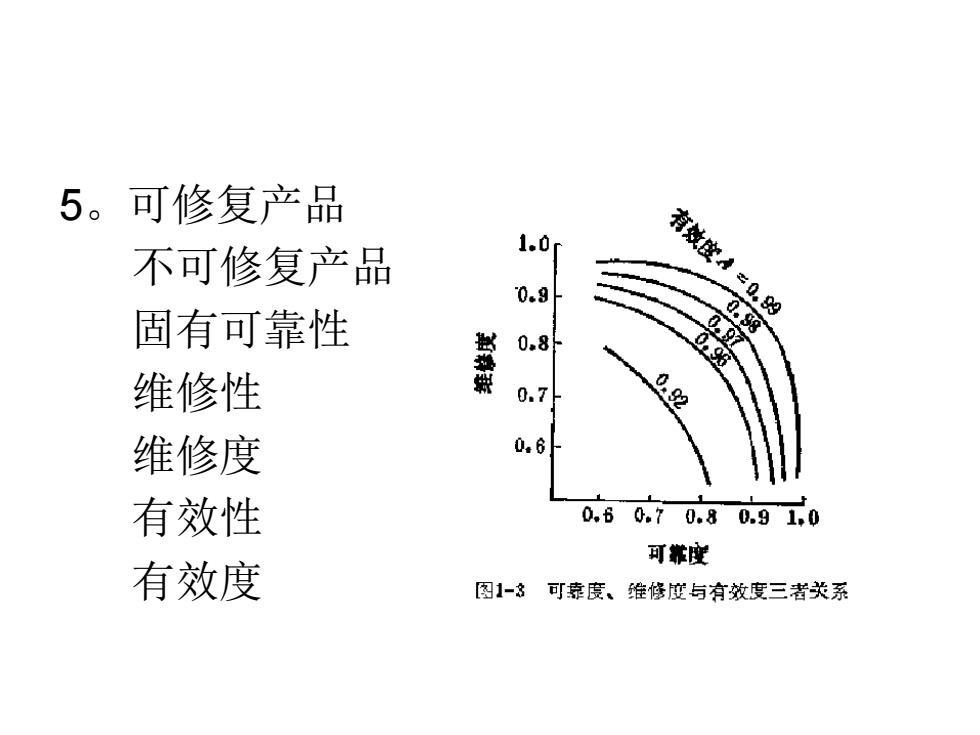

5。可修复产品 1.0 不可修复产品 0.9 有效度4七0，的 固有可靠性 0.58 0.8 08 维修性 0.7 0.92 维修度 0.6 有效性 0,60.70.80.91.0 可靠度 有效度 图1-可靠度、维修度与有效度三者关系
5。可修复产品 不可修复产品 固有可靠性 维修性 维修度 有效性 有效度
