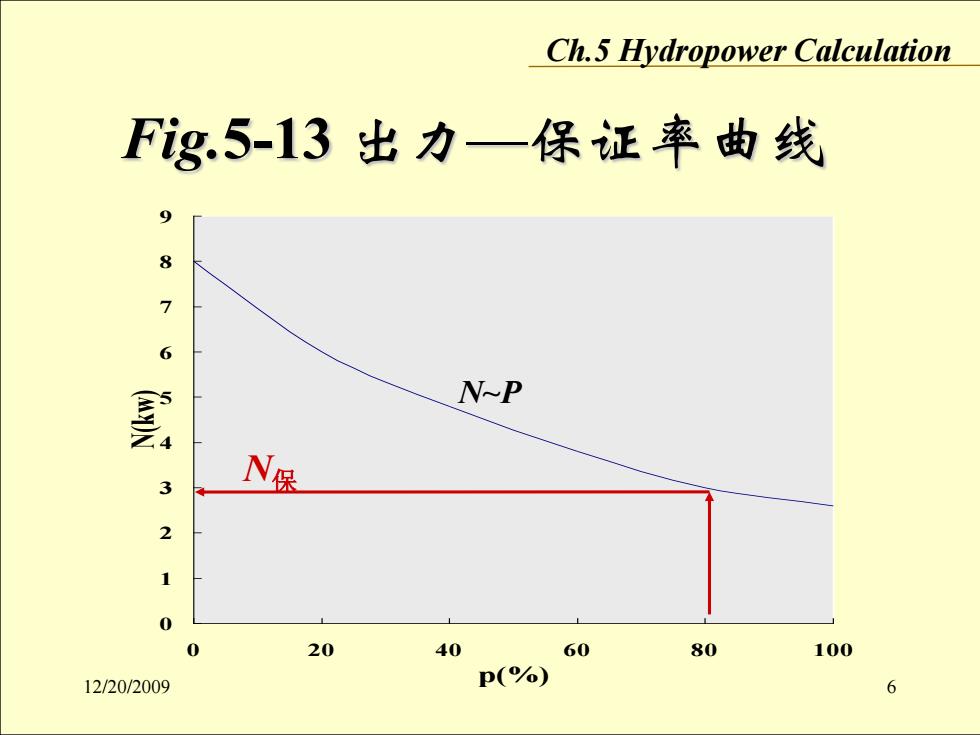

Ch.5 Hydropower Calculation Fg.5-13出力一保证率曲线 8 6 N-P N保 0 20 40 60 80 100 12/20/2009 p(%) 6
Ch.5 Hydropower Calculation 12/20/2009 6 Fig.5-13 出力—保证率曲线 0 1 2 3 4 5 6 7 8 9 0 20 40 60 80 100 p(%) N(kw) N保 N~P

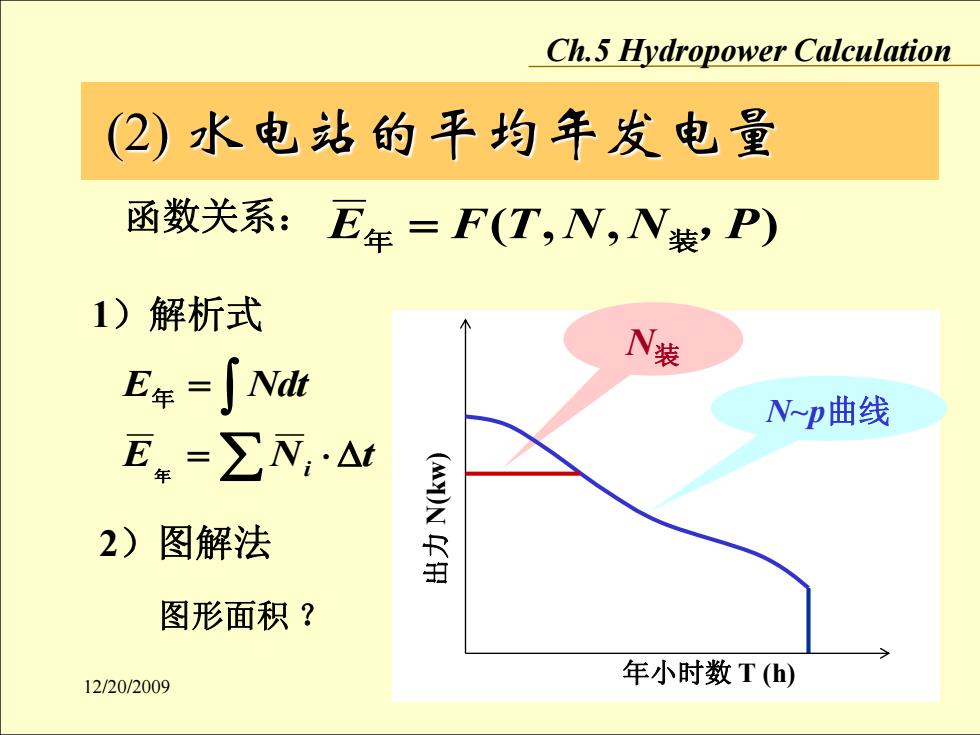

Ch.5 Hydropower Calculation (2)水电站的平均年发电量 函数关系：E年=F(T,N,N装P) 1)解析式 N装 E年=∫Nt Np曲线 E年=∑N·A 2)图解法 (UZR田 图形面积？ 12/20/2009 年小时数T(h)
Ch.5 Hydropower Calculation 12/20/2009 7 (2) 水电站的平均年发电量 E N t E Ndt 年 i 年 N装 N~p曲线 年小时数 T (h) 出力 N(kw) E年 F(T, N, N装 ，P) 1）解析式 2）图解法 函数关系： 图形面积 ？

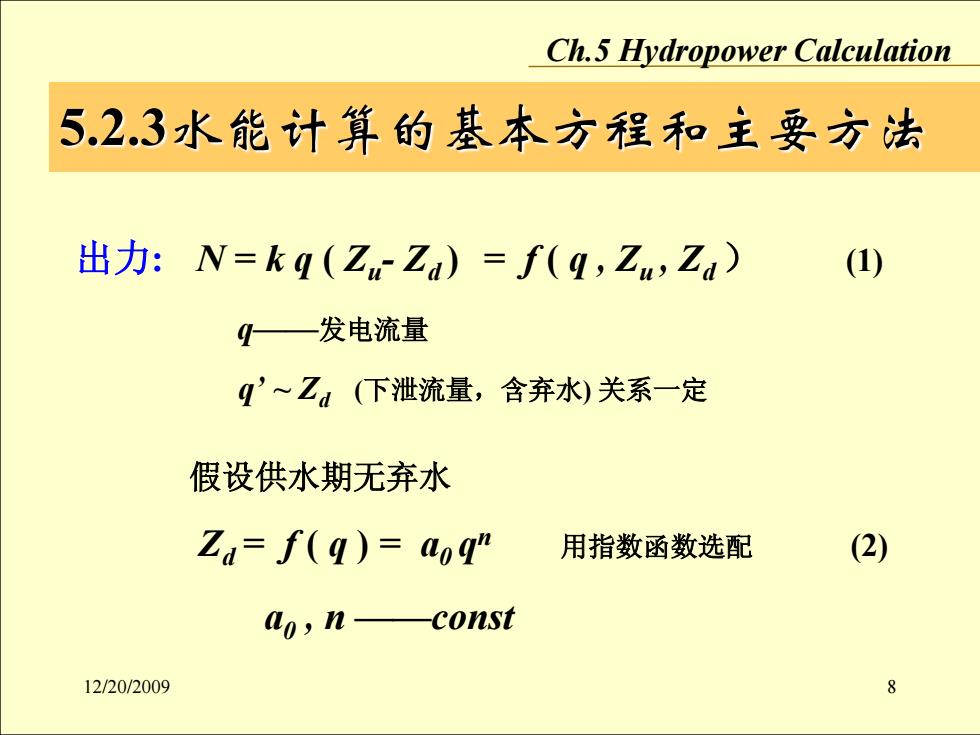

Ch.5 Hydropower Calculation 5.2.3水能计算的基本方程和主要方法 出力：N=kq(ZuZa)=f(q,Zu,Za) (1) —发电流量 q'~Z。下泄流量，含弃水)关系一定 假设供水期无弃水 Za=f(q）=q” 用指数函数选配 (2) ao,n-const 12/20/2009 8
Ch.5 Hydropower Calculation 12/20/2009 8 5.2.3水能计算的基本方程和主要方法 出力: N = k q ( Zu - Zd ) q——发电流量 q’ ~ Zd (下泄流量，含弃水) 关系一定 Zd = f ( q ) = a0 q n 用指数函数选配 (2) a0 , n ——const = f ( q , Zu , Zd ） (1) 假设供水期无弃水

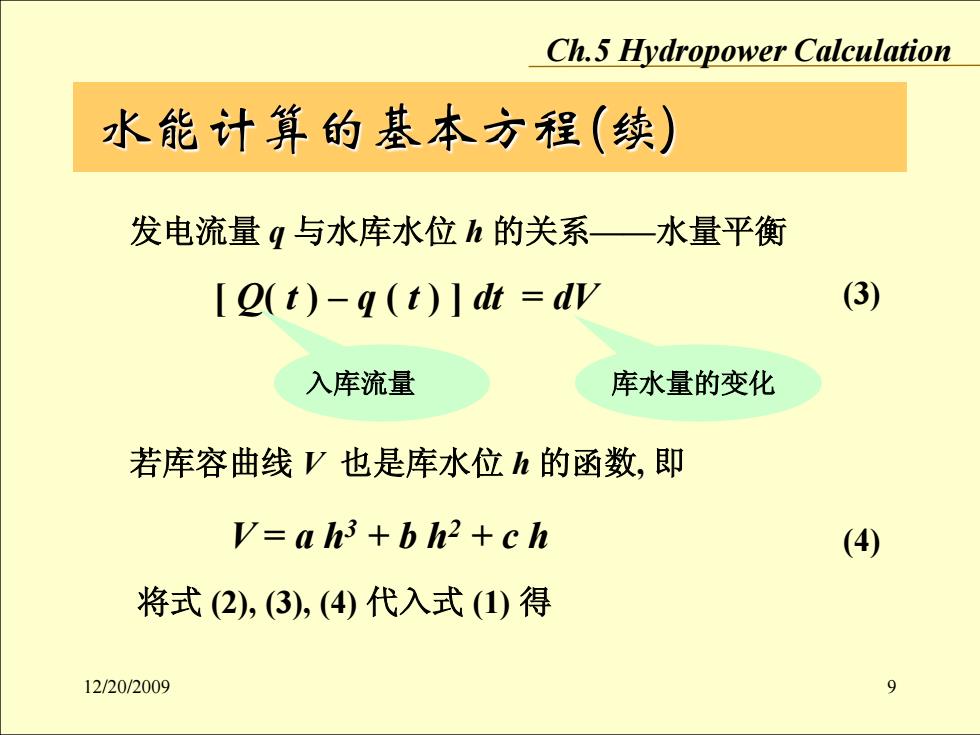

Ch.5 Hydropower Calculation 水能计算的基本方程（续） 发电流量q与水库水位h的关系一水量平衡 [2(t)-q(t)]dt=av (3) 入库流量 库水量的变化 若库容曲线V也是库水位h的函数，即 V=ah3+bh2+ch (4) 将式(2)，(3)，(4)代入式(1)得 12/20/2009
Ch.5 Hydropower Calculation 12/20/2009 9 水能计算的基本方程(续) (3) (4) 发电流量 q 与水库水位 h 的关系——水量平衡 [ Q( t ) – q ( t ) ] dt = dV 若库容曲线 V 也是库水位 h 的函数, 即 V = a h3 + b h2 + c h 将式 (2), (3), (4) 代入式 (1) 得 入库流量 库水量的变化

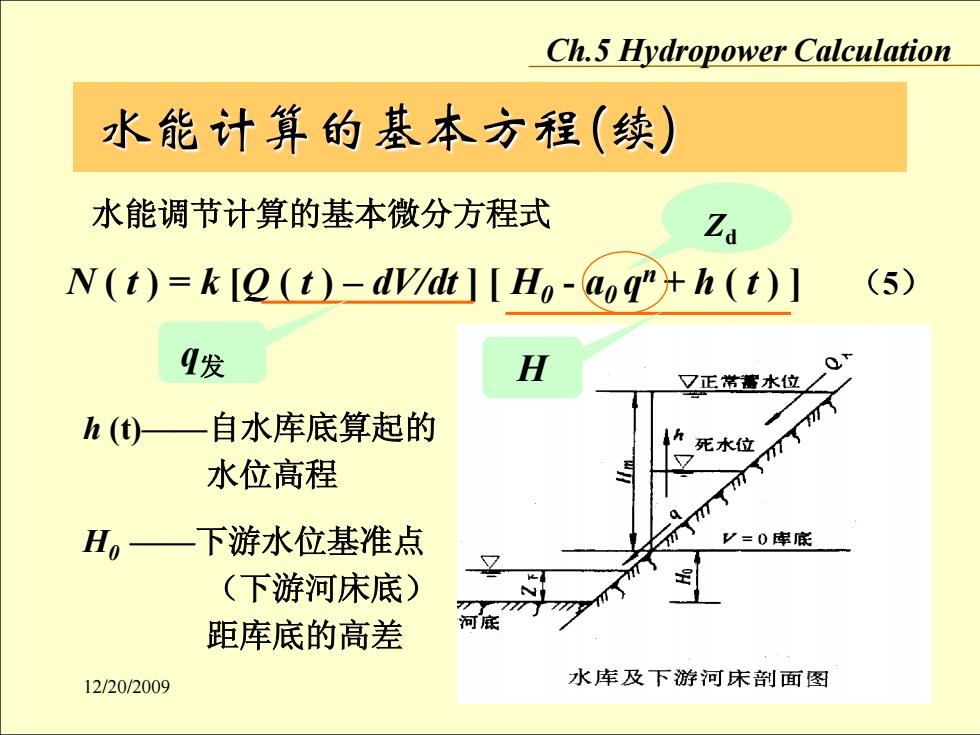

Ch.5 Hydropower Calculation 水能计算的基本方程（续） 水能调节计算的基本微分方程式 Za N(t)=k [Q(t)-dv/dt ][Ho-aoq"h (t)] (5) 1发 H 又正常蓄水位 h(t) 自水库底算起的 死水位 水位高程 H,—下游水位基准点 V=0库底 (下游河床底) 距库底的高差 河底 12/20/2009 水库及下游河床剖面图
Ch.5 Hydropower Calculation 12/20/2009 10 水能计算的基本方程(续) 水能调节计算的基本微分方程式 图河海p 63 N ( t ) = k [Q ( t ) – dV/dt ] [ H0 - a0 q n + h ( t ) ] （5） h (t)——自水库底算起的 水位高程 H0 ——下游水位基准点 （下游河床底） 距库底的高差 Zd H q发
