2.1概述 Z座标正方向规定：刀具远离工件的方向 其显 立式5轴数控铣床的座标系 11
11 立式5轴数控铣床的座标系 主要内容 Z座标正方向规定：刀具远离工件的方向 +Z +Z 2.1 概述

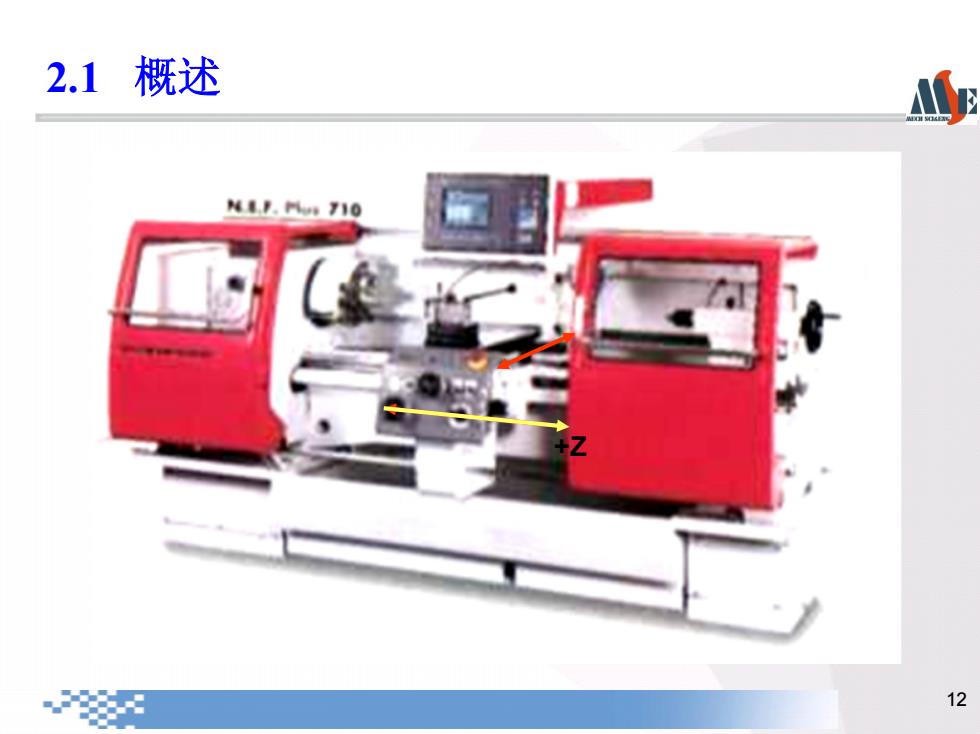

2.1概述 N.I.F.Plos 710 12
12 主要内容 +Z 2.1 概述
2.1概述 >X座标轴的确定 在刀具旋转的机床上，如：铣床、钻床、镗床等，按乙 轴的布置情况以及机床的结构不同，其判别方式不同。 Z轴水平（卧式）： 则从刀具（主轴）向工 件看时，X座标的正方向指 向右边。 +Z +X 运动主体： 如果运动是由工件实现的，则X 符号右边不加’；如果运动是由工件 实现的，则X符号后边必须加’。 13
13 在刀具旋转的机床上 主要内容 ,如：铣床、钻床、镗床等，按Z 轴的布置情况以及机床的结构不同，其判别方式不同。 X 座标轴的确定 •Z轴水平（卧式）： 则从刀具(主轴)向工 件看时，X座标的正方向指 向右边。 +Z +X/ 2.1 概述 •运动主体： 如果运动是由工件实现的，则X 符号右边不加’ ;如果运动是由工件 实现的，则X符号后边必须加’

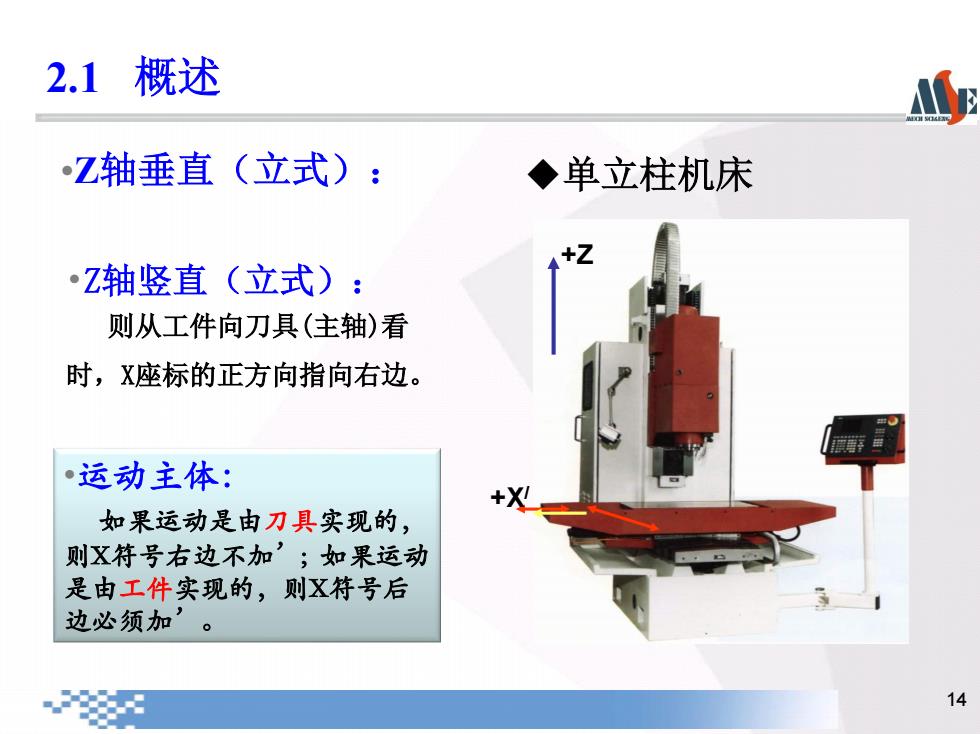

2.1概述 Z轴垂直（立式)： ◆单立柱机床 Z轴竖直（立式)： 则从工件向刀具（主轴）看 时，X座标的正方向指向右边。 ⊙ 运动主体： +XⅪ 如果运动是由刀具实现的， 则区符号右边不加’；如果运动 是由工件实现的，则X符号后 边必须加’。 14
14 主要内容 +Z +X/ •Z轴垂直（立式）： 单立柱机床 2.1 概述 •Z轴竖直（立式）： 则从工件向刀具(主轴)看 时，X座标的正方向指向右边。 •运动主体： 如果运动是由刀具实现的， 则X符号右边不加’; 如果运动 是由工件实现的，则X符号后 边必须加’

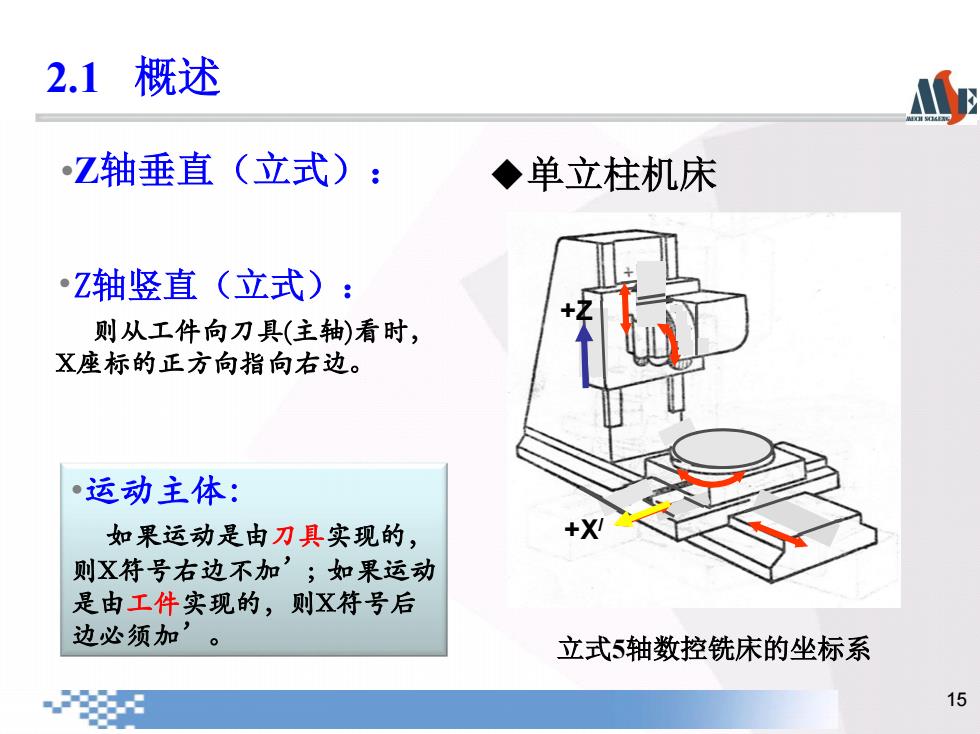

2.1概述 Z轴垂直（立式）： ◆单立柱机床 Z轴竖直（立式)： 则从工件向刀具（主轴）看时， X座标的正方向指向右边。 运动主体： 如果运动是由刀具实现的， 则X符号右边不加’；如果运动 是由工件实现的，则X符号后 边必须加 立式5轴数控铣床的坐标系 15
15 立式5轴数控铣床的坐标系 •Z轴垂直（立式）： 单立柱机床 2.1 概述 •Z轴竖直（立式）： 则从工件向刀具(主轴)看时， X座标的正方向指向右边。 +Z +X/ •运动主体： 如果运动是由刀具实现的， 则X符号右边不加’; 如果运动 是由工件实现的，则X符号后 边必须加’
