2.1概述 Z轴垂直（立式)： ◆双立柱机床（龙门机床） 从刀具向左立柱看时， X轴的正方向指向右边。 运动主体： 如果运动是由工件实现的， + 则X符号右边不加’；如果运动 是由工件实现的，则X符号后 边必须加’。 操作台 16
16 主要内容 +Z •Z轴垂直（立式）： 双立柱机床(龙门机床) 从刀具向左立柱看时， X轴的正方向指向右边。 +X/ 2.1 概述 •运动主体： 如果运动是由工件实现的， 则X符号右边不加’;如果运动 是由工件实现的，则X符号后 边必须加’ 。 操作台

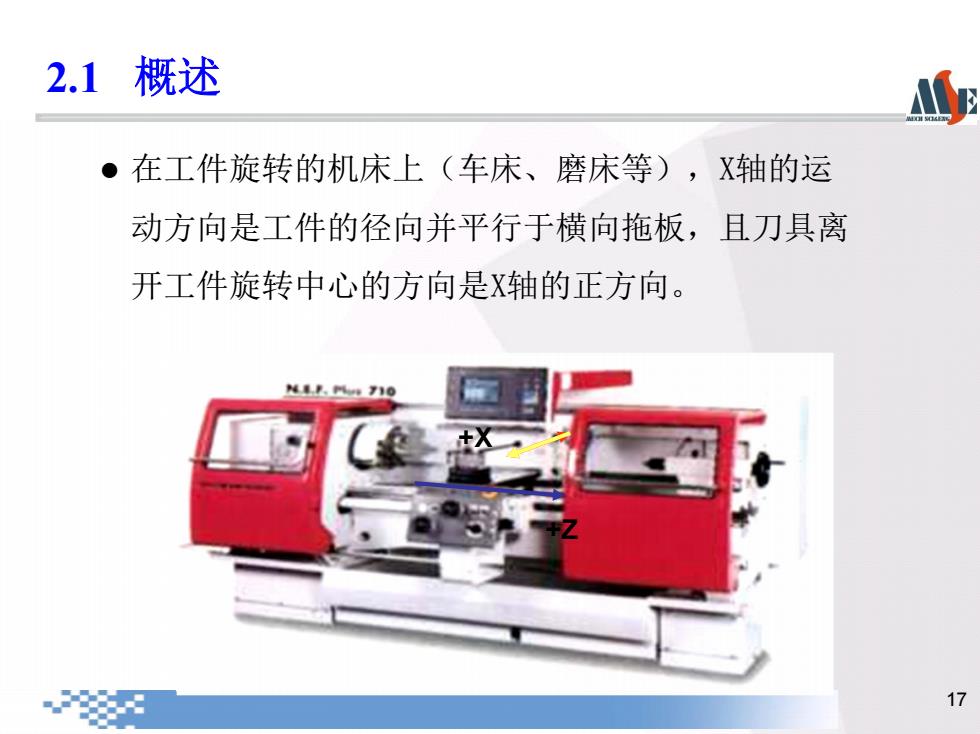

2.1概述 ●在工件旋转的机床上（车床、磨床等），X轴的运 动方向是工件的径向并平行于横向拖板，且刀具离 开工件旋转中心的方向是X轴的正方向。 N.I.P.710 17
17 主要内容 在工件旋转的机床上（车床、磨床等），X轴的运 动方向是工件的径向并平行于横向拖板，且刀具离 开工件旋转中心的方向是X轴的正方向。 +Z +X 2.1 概述

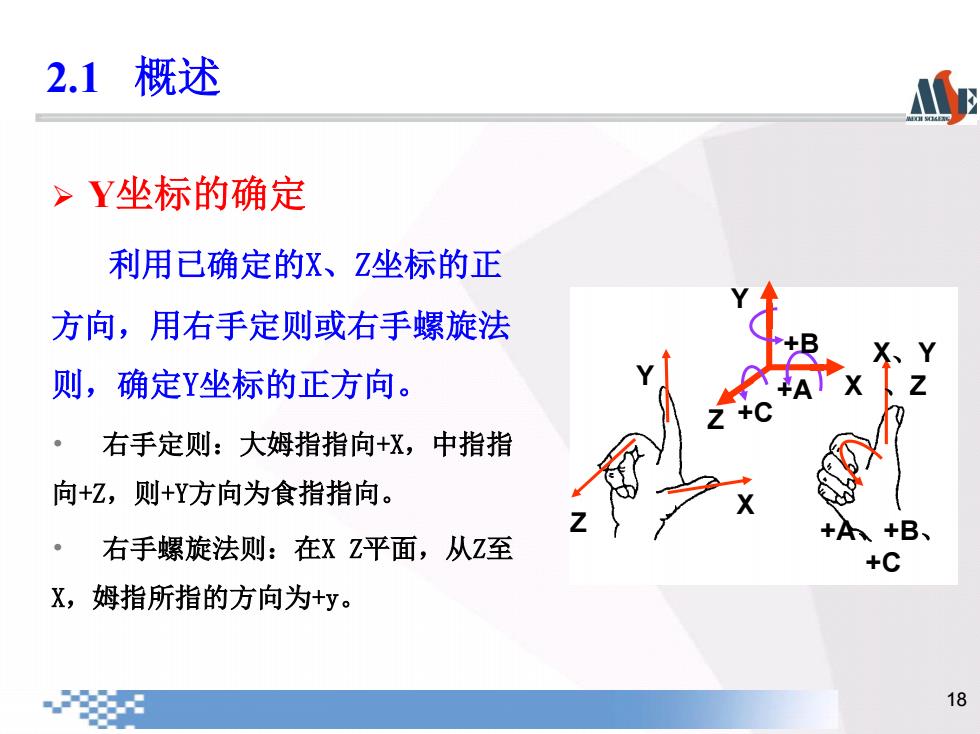

2.1概述 >Y坐标的确定 利用已确定的X、Z坐标的正 方向，用右手定则或右手螺旋法 则，确定Y坐标的正方向。 右手定则：大姆指指向+X,中指指 向+忆，则+Y方向为食指指向。 右手螺旋法则：在XZ平面，从Z至 +A+B、 +C X,姆指所指的方向为+y。 18
18 主要内容 Y坐标的确定 利用已确定的X、Z坐标的正 方向，用右手定则或右手螺旋法 则，确定Y坐标的正方向。 • 右手定则：大姆指指向+X，中指指 向+Z，则+Y方向为食指指向。 • 右手螺旋法则：在X Z平面，从Z至 X，姆指所指的方向为+y。 2.1 概述 X Y Z X、Y 、Z +A、+B、 +C X Z Y +C +B +A
2.1概述 立、卧式数控铣床 19
19 主要内容 立、卧式数控铣床 2.1 概述

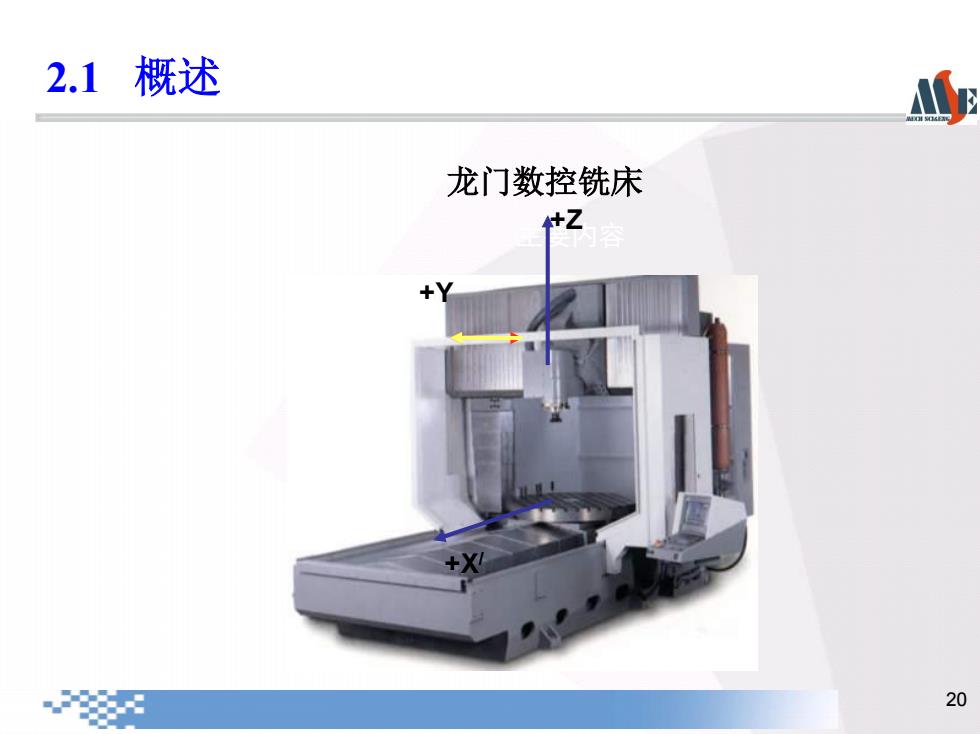

2.1概述 龙门数控铣床 壮Z 20
20 主要内容 +Z +X/ +Y 龙门数控铣床 2.1 概述
