Created by Simpo PDF Creator Pro(unregistered version) h4=kana西n网inmA%小fAAy 电力系统的组成 (1)电力系统：生产、输送、分配与消费电能的系 统。包括：发电机、电力网和用电设备组成。 (2)电力网：电力系统中输送与分配电能的部分。 (3)动力系统：动力部分与电力系统组成的整体
Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com （1）电力系统：生产、输送、分配与消费电能的系 统。包括：发电机、电力网和用电设备组成。 （2）电力网：电力系统中输送与分配电能的部分。 （3）动力系统：动力部分与电力系统组成的整体。 电力系统的组成
Created by Simpo PDF Creator Pro(unregistered version) 卡s:hansas ni内A网八网fAA 电力工业发展概况 1,电力系统的发展简史 2.我国的电力系统
Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com 1．电力系统的发展简史 2．我国的电力系统 电力工业发展概况
Created by Simpo PDF Creator Pro(unregistered version) +网=hansase网i两A网fAA 1.高压输电的发展历程(1) (1)高压输电的出现与电压等级的提高 ◆1890年，英国从Deptford到伦敦45km的10kV线路 ◆1891年，德国从Lauffen到法兰克福170km的15kV线路 ◆远距离大容量输电是提高输电电压的动力。 01 安德帅电备电整最首次出现的时间 电压等最/上V 10 50 110 220 287 380 625 785 1150 首次出夷年母 1890 1807 1912 19286 1998 1952 159 19651995 表史花输电各电压等餐下物电线鼻的苹胆抗与输地害量 扇镜电压U化V 220 980 500 750 1000 2000 被阻抗/R 400 303 278 256 250 250 物送喜量P/MW 121 360 900 2200 4000 16000
Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com 1.高压输电的发展历程（1） （1）高压输电的出现与电压等级的提高 u1890年，英国从Deptford到伦敦45km的10kV线路 u1891年，德国从Lauffen到法兰克福170km的15kV线路 u远距离大容量输电是提高输电电压的动力

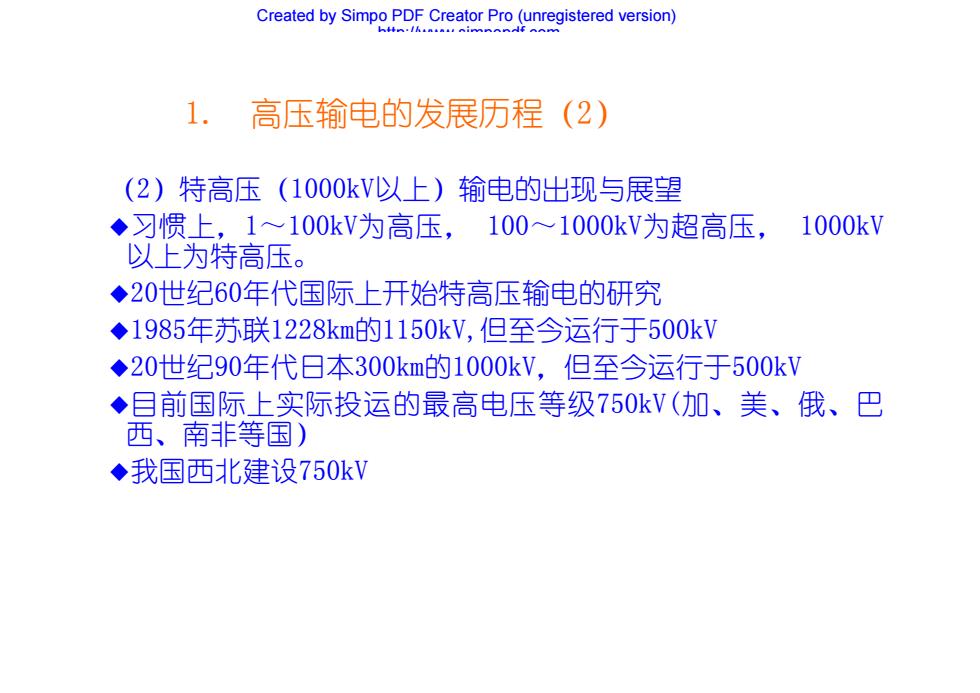

Created by Simpo PDF Creator Pro(unregistered version) n+hansns。ni网A网AfA网 1.高压输电的发展历程(2) (2)特高压(1000kV以上)输电的出现与展望 ◆习惯上，1~100kV为高压，100~1000kV为超高压，1000kV 以上为特高压。 ◆20世纪60年代国际上开始特高压输电的研究 ◆1985年苏联1228km的1150kV,但至今运行于500kV ◆20世纪90年代日本300km的1000kV,但至今运行于500kV ◆目前国际上实际投运的最高电压等级750kV(加、美、俄、巴 西、南非等国) ◆我国西北建设750kV
Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com 1. 高压输电的发展历程（2） （2）特高压（1000kV以上）输电的出现与展望 u习惯上，1～100kV为高压， 100～1000kV为超高压， 1000kV 以上为特高压。 u20世纪60年代国际上开始特高压输电的研究 u1985年苏联1228km的1150kV,但至今运行于500kV u20世纪90年代日本300km的1000kV，但至今运行于500kV u目前国际上实际投运的最高电压等级750kV(加、美、俄、巴 西、南非等国） u我国西北建设750kV
Created by Simpo PDF Creator Pro(unregistered version) A▣h4na西10网气气网内年A汽网 1.高压输电的发展历程(3) (3)直流输电、紧凑型输电和灵活交流输电 ◆直流输电在远距离输电中具有优越性，我国已有多条 ±500kV输电线路。 幸】立花输电电岳与喻泄安量 电压士U北V 士400 士500 士600 士700 士800 双授喜量PMW 500≈1000 10003000 2500-4000 4000-6000 60009000 电靠IfA 8001250 1000v8000 81008300 2150~4800 2800-5600
Created by Simpo PDF Creator Pro (unregistered version) http://www.simpopdf.com 1.高压输电的发展历程（3） （3）直流输电、紧凑型输电和灵活交流输电 u直流输电在远距离输电中具有优越性，我国已有多条 ±500kV输电线路
